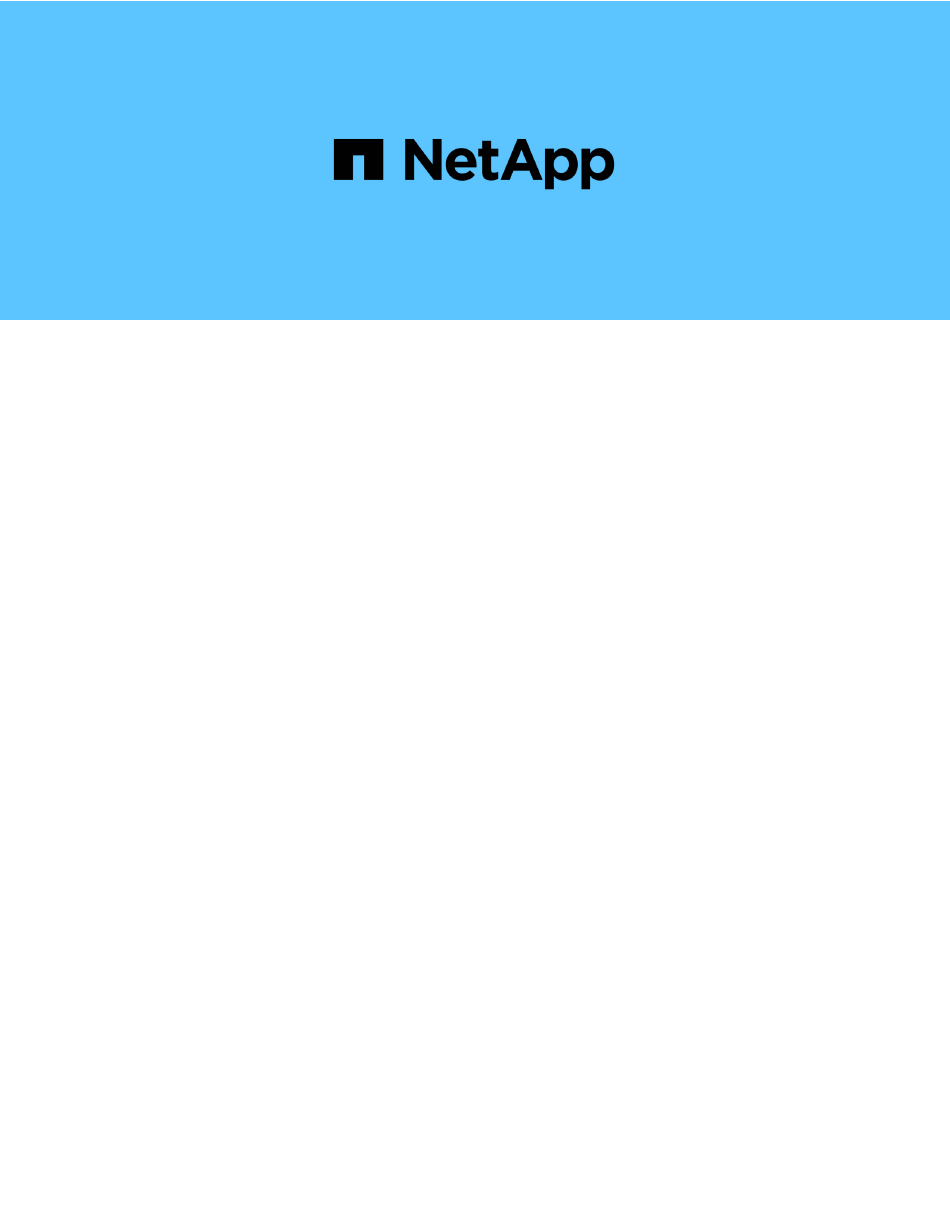

- Page 1 Contrôleur Install and maintain NetApp May 02, 2025 This PDF was generated from https://docs.netapp.com/fr-fr/ontap-systems/a20-30-50/controller-replace- workflow.html on May 02, 2025. Always check docs.netapp.com for the latest.
- Page 2 NetApp.........
- Page 3 Conditions requises pour remplacer le contrôleur - AFF A20, AFF A30 et AFF A50 Avant de remplacer le contrôleur de votre système AFF A20, AFF A30 ou AFF A50, assurez-vous de répondre aux exigences requises pour un remplacement réussi. Cela...
- Page 4 Arrêter le contrôleur défectueux - AFF A20, AFF A30 et AFF Arrêtez le contrôleur défectueux de votre système de stockage AFF A20, AFF A30 ou AFF A50 pour éviter la perte de données et assurer la stabilité du système lors du...
- Page 5 remplacement du contrôleur. Arrêtez ou prenez le contrôleur défaillant en suivant la procédure appropriée pour votre configuration.
- Page 6 Option 1 : la plupart des systèmes Pour arrêter le contrôleur défaillant, vous devez déterminer l’état du contrôleur et, si nécessaire, prendre le contrôle de façon à ce que le contrôleur en bonne santé continue de transmettre des données provenant du stockage défaillant du contrôleur. Description de la tâche •...
- Page 7 Si le contrôleur en état de Alors… fonctionnement s’affiche… Invite système ou invite de mot Prendre le contrôle défectueux ou l’arrêter à partir du contrôleur de passe en bon état : storage failover takeover -ofnode impaired_node_name -halt true Le paramètre -halt true vous amène à l’invite Loader. Option 2 : le contrôleur est dans un MetroCluster Pour arrêter le contrôleur défaillant, vous devez déterminer l’état du contrôleur et, si nécessaire, prendre le contrôle de façon à...
- Page 8 Remplacer le contrôleur - AFF A20, AFF A30 et AFF A50 Remplacer le contrôleur de votre système AFF A20, AFF A30 ou AFF A50 en cas de défaillance matérielle. Le processus de remplacement implique le retrait du contrôleur défectueux, le déplacement des composants vers le contrôleur de remplacement, l’installation du contrôleur de remplacement et son redémarrage.
- Page 9 Icône NV et LED sur le contrôleur 1. Si vous n’êtes pas déjà mis à la terre, mettez-vous à la terre correctement. 2. Débranchez l’alimentation du contrôleur défectueux : Les blocs d’alimentation ne sont pas équipés d’un interrupteur d’alimentation. Si vous déconnectez un… Alors…...
- Page 10 Aux deux extrémités du contrôleur, poussez les languettes de verrouillage verticales vers l’extérieur pour libérer les poignées. • Tirez les poignées vers vous pour déloger le contrôleur du fond de panier central. Lorsque vous tirez, les poignées sortent du contrôleur et vous ressentez une certaine résistance, continuez à...
- Page 11 Option 1 : déplacez un bloc d’alimentation CA Pour déplacer un bloc d’alimentation CA, procédez comme suit. Étapes 1. Retirez le bloc d’alimentation CA du contrôleur défectueux : Faites pivoter la poignée du bloc d’alimentation vers le haut, jusqu’à sa position horizontale, puis saisissez-la.
- Page 12 Pour déplacer un bloc d’alimentation CC, procédez comme suit. Étapes 1. Retirez le bloc d’alimentation CC du contrôleur défectueux : a. Faites pivoter la poignée vers le haut, jusqu’à sa position horizontale, puis saisissez-la. b. Avec votre pouce, appuyez sur la languette en terre cuite pour libérer le mécanisme de verrouillage.
- Page 13 Étape 3 : déplacer les ventilateurs Déplacez les ventilateurs vers le contrôleur de remplacement. 1. Retirez l’un des ventilateurs du contrôleur défectueux : Maintenez les deux côtés du ventilateur aux points de contact bleus. Tirer le ventilateur vers le haut et le sortir de sa prise. 2.
- Page 14 Soulevez la batterie NV et retirez-la de son compartiment. Déposer le faisceau de câblage de son dispositif de retenue. a. Enfoncer et maintenir la languette du connecteur. b. Tirez le connecteur vers le haut et hors de la prise. Au fur et à mesure que vous tirez vers le haut, faites légèrement basculer le connecteur d’une extrémité...
- Page 15 Numérotation et positions des emplacements DIMM. Selon le modèle de votre système de stockage, vous aurez deux ou quatre barrettes DIMM. • Notez l’orientation du module DIMM dans le support de manière à pouvoir insérer le module DIMM dans le contrôleur de remplacement dans le bon sens. •...
- Page 16 b. Poussez doucement, mais fermement, sur le bord supérieur du DIMM jusqu’à ce que les languettes de l’éjecteur s’enclenchent sur les encoches aux deux extrémités du DIMM. 3. Répétez ces étapes pour les autres modules DIMM. Étape 6 : déplacer le support de démarrage Déplacez le support de démarrage vers le contrôleur de remplacement.
- Page 17 Veillez à étiqueter les câbles de manière à ce que vous sachiez d’où ils viennent. 2. Retirez le module d’E/S du contrôleur défectueux : Assurez-vous de garder une trace de l’emplacement dans lequel se trouvait le module d’E/S. Si vous retirez le module d’E/S dans le logement 4, assurez-vous que la poignée droite du contrôleur est en position verticale pour vous permettre d’accéder au module d’E/S.
- Page 18 Si vous avez fait pivoter les poignées du contrôleur vers le haut (à côté des languettes) pour les écarter pendant que vous effectuez l’entretien du contrôleur, faites-les pivoter vers le bas en position horizontale. Poussez les poignées pour réinsérer le contrôleur dans le châssis à mi-course, puis, lorsque vous y êtes invité, appuyez sur jusqu’à...
- Page 19 Le contrôleur de remplacement est alimenté par le contrôleur en bon état et commence le démarrage dès qu’il est complètement inséré dans le châssis. 5. Amener le contrôleur à l’invite Loader en appuyant sur CTRL-C pour annuler l’AUTOBOOT. 6. Régler l’heure et la date sur le contrôleur : Assurez-vous d’être à...
- Page 20 AFF A30 et AFF A50 Vérifiez que la configuration HA du contrôleur est active et fonctionne correctement sur votre système de stockage AFF A20, AFF A30 ou AFF A50, et vérifiez que les adaptateurs du système répertorient tous les chemins d’accès aux disques.
- Page 21 Renvoyez le contrôle des ressources de stockage au contrôleur de remplacement afin que votre système AFF A20, AFF A30 ou AFF A50 puisse reprendre son fonctionnement normal. La procédure de retour à zéro varie en fonction du type de chiffrement utilisé par votre système : pas de chiffrement, chiffrement OKM (Onboard Key Manager) ou...
- Page 22 -fromnode local -only-cfo-aggregates true ◦ Si vous rencontrez des erreurs, contactez "Support NetApp". 9. Attendez 5 minutes après la fin du rapport de rétablissement et vérifiez l’état du basculement et du rétablissement : storage failover show storage failover show-giveback.
- Page 23 Possédez-vous une copie du fichier /cfcard/kmip/servers.cfg ? {y/n} Connaissez-vous l’adresse du serveur KMIP ? {y/n} Connaissez-vous le port KMIP ? {y/n} Contactez "Support NetApp" en cas de problème. 3. Fournir les informations pour : ◦ Contenu du fichier de certificat client (client.crt) ◦...
- Page 24 Remplacement complet du contrôleur - AFF A20, AFF A30 et AFF A50 Pour terminer le remplacement du contrôleur de votre système AFF A20, AFF A30 ou AFF A50, restaurez d’abord la configuration du chiffrement de stockage NetApp (si nécessaire) et installez les licences requises sur le nouveau contrôleur. Ensuite, vérifiez que les interfaces logiques (LIF) signalent leurs ports de repos et effectuez une vérification de l’état du cluster.
- Page 25 -node local -auto-giveback true Étape 3 : renvoyer la pièce défaillante à NetApp Retournez la pièce défectueuse à NetApp, tel que décrit dans les instructions RMA (retour de matériel) fournies avec le kit. Voir la "Retour de pièces et remplacements"...
