Pour déplacer un bloc d'alimentation CC, procédez comme suit.
Étapes
1. Retirez le bloc d'alimentation CC du contrôleur défectueux :
a. Faites pivoter la poignée vers le haut, jusqu'à sa position horizontale, puis saisissez-la.
b. Avec votre pouce, appuyez sur la languette en terre cuite pour libérer le mécanisme de
verrouillage.
c. Tirez le bloc d'alimentation hors du contrôleur tout en prenant votre autre main pour soutenir son
poids.
Le bloc d'alimentation est court-circuité. Soutenez-le toujours à deux mains lors de
sa dépose du contrôleur afin qu'il ne se libère pas du contrôleur et ne vous blesse
pas.
2. Insérez le bloc d'alimentation dans le contrôleur de remplacement :
a. A deux mains, soutenez et alignez les bords du bloc d'alimentation avec l'ouverture du contrôleur.
b. Faites doucement glisser le bloc d'alimentation dans le contrôleur jusqu'à ce que la languette de
verrouillage s'enclenche.
Un bloc d'alimentation doit s'engager correctement avec le connecteur interne et le mécanisme
de verrouillage. Répétez cette étape si vous pensez que le bloc d'alimentation n'est pas
correctement installé.
Pour éviter d'endommager le connecteur interne, ne forcez pas trop lorsque vous faites
glisser le bloc d'alimentation dans le contrôleur.
a. Faites pivoter la poignée vers le bas pour qu'elle ne fonctionne pas normalement.
10

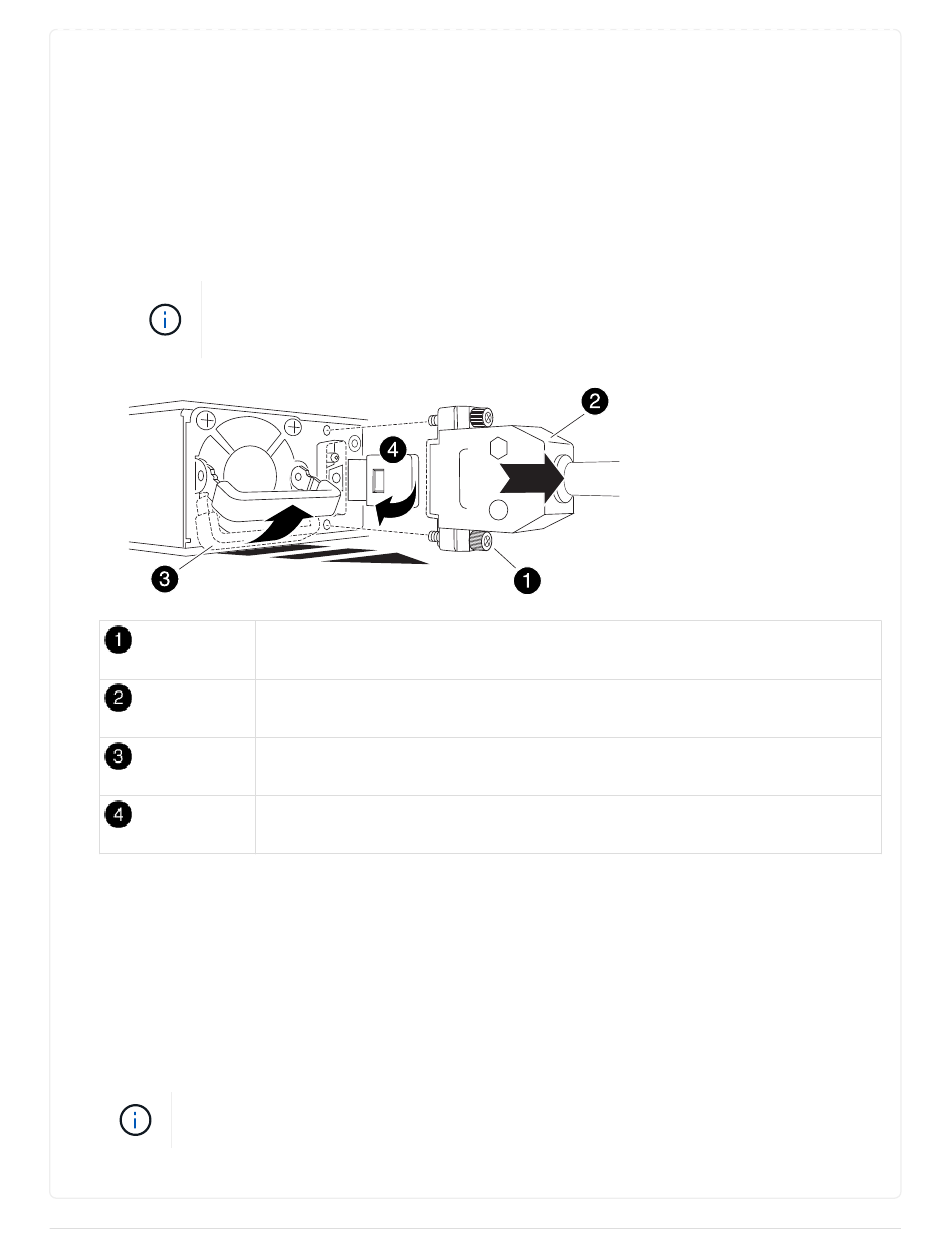

Vis à oreilles
Connecteur du cordon d'alimentation CC D-SUB
Poignée de l'alimentation électrique
Languette de verrouillage du bloc d'alimentation en terre cuite
