2. Installez le module DIMM dans le contrôleur de remplacement :
a. Assurez-vous que les pattes d'éjection du module DIMM sur le connecteur sont en position ouverte.
b. Tenez le module DIMM par les coins, puis insérez-le correctement dans le logement.
L'encoche située au bas du DIMM, entre les broches, doit être alignée avec la languette dans le
logement.
Lorsqu'il est correctement inséré, le module DIMM s'insère facilement, mais s'insère fermement dans le
logement. Si ce n'est pas le cas, réinsérez le module DIMM.
a. Vérifiez visuellement le module DIMM pour vous assurer qu'il est bien aligné et entièrement inséré
dans le logement.

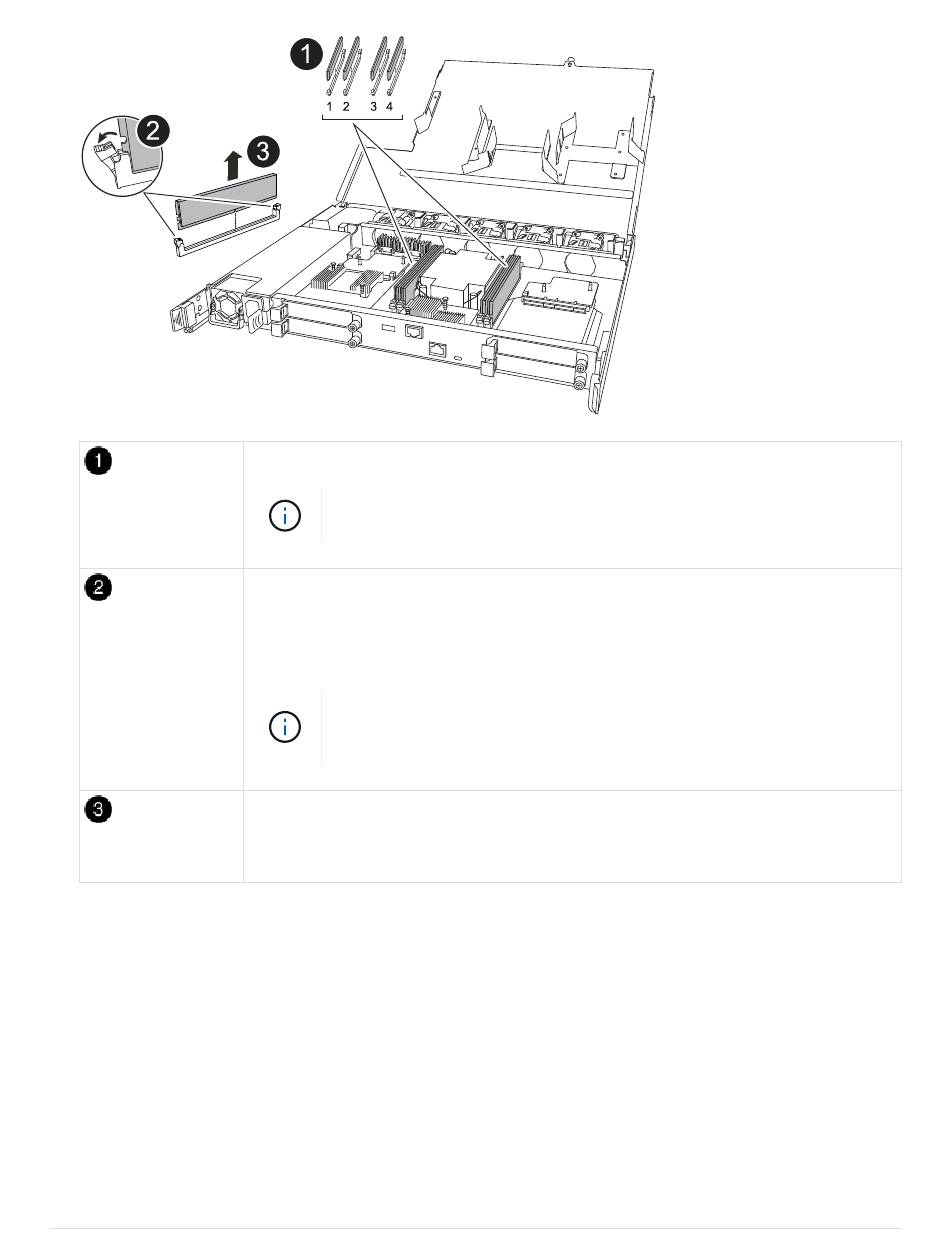

Numérotation et positions des emplacements DIMM.
Selon le modèle de votre système de stockage, vous aurez deux ou
quatre barrettes DIMM.
• Notez l'orientation du module DIMM dans le support de manière à pouvoir
insérer le module DIMM dans le contrôleur de remplacement dans le bon sens.
• Éjectez le module DIMM en écartant lentement les deux pattes d'éjection du
module DIMM situées aux deux extrémités du logement DIMM.
Tenez soigneusement le module DIMM par les coins ou les bords
pour éviter toute pression sur les composants de la carte de circuit
DIMM.
Soulevez le module DIMM et retirez-le de son logement.
Les languettes de l'éjecteur restent en position ouverte.
