2. Installez la batterie NV dans le contrôleur de remplacement :
a. Brancher le connecteur de câblage dans sa prise.
b. Acheminez le câblage le long du côté de l'alimentation, dans son dispositif de retenue, puis à travers le
canal devant le compartiment de la batterie NV.
c. Placez la batterie NV dans le compartiment.
La batterie NV doit être encastrée dans son compartiment.
Étape 5 : déplacement des DIMM système
Déplacez les modules DIMM vers le contrôleur de remplacement.
Si vous avez des caches DIMM, vous n'avez pas besoin de les déplacer, le contrôleur de remplacement doit
être fourni avec eux installés.
1. Retirez l'un des modules DIMM du contrôleur défectueux :
12

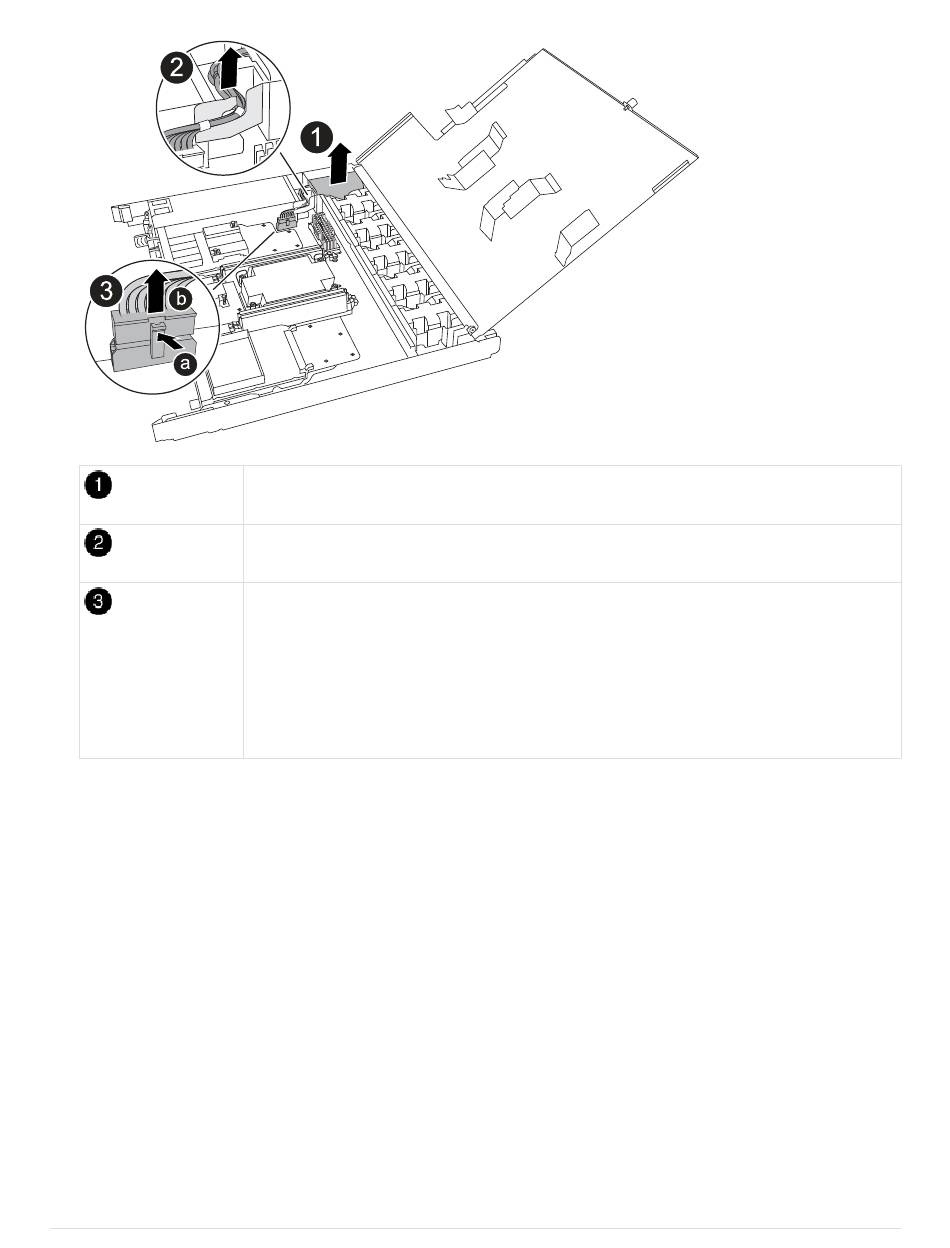

Soulevez la batterie NV et retirez-la de son compartiment.
Déposer le faisceau de câblage de son dispositif de retenue.
a. Enfoncer et maintenir la languette du connecteur.
b. Tirez le connecteur vers le haut et hors de la prise.
Au fur et à mesure que vous tirez vers le haut, faites légèrement basculer le
connecteur d'une extrémité à l'autre (dans le sens de la longueur) pour le
déloger.
