Veillez à étiqueter les câbles de manière à ce que vous sachiez d'où ils viennent.
2. Retirez le module d'E/S du contrôleur défectueux :
Assurez-vous de garder une trace de l'emplacement dans lequel se trouvait le module d'E/S.
Si vous retirez le module d'E/S dans le logement 4, assurez-vous que la poignée droite du contrôleur est
en position verticale pour vous permettre d'accéder au module d'E/S.
3. Installez le module d'E/S dans le contrôleur de remplacement :
a. Alignez le module d'E/S sur les bords du logement.
b. Poussez doucement le module d'E/S à fond dans le logement, en veillant à ce qu'il soit correctement
inséré dans le connecteur.
Vous pouvez utiliser la languette de gauche et la vis moletée pour enfoncer le module d'E/S.
c. Tournez la vis à molette dans le sens des aiguilles d'une montre pour la serrer.
4. Répétez ces étapes pour déplacer les modules d'E/S restants et tous les modules de suppression d'E/S
vers le contrôleur de remplacement.
Étape 8 : installez le contrôleur
Réinstallez le contrôleur dans le châssis et redémarrez-le.
Description de la tâche
L'illustration suivante montre le fonctionnement des poignées du contrôleur (à partir du côté gauche d'un
contrôleur) lors de la réinstallation du contrôleur et peut être utilisée comme référence pour le reste des étapes
de réinstallation du contrôleur.

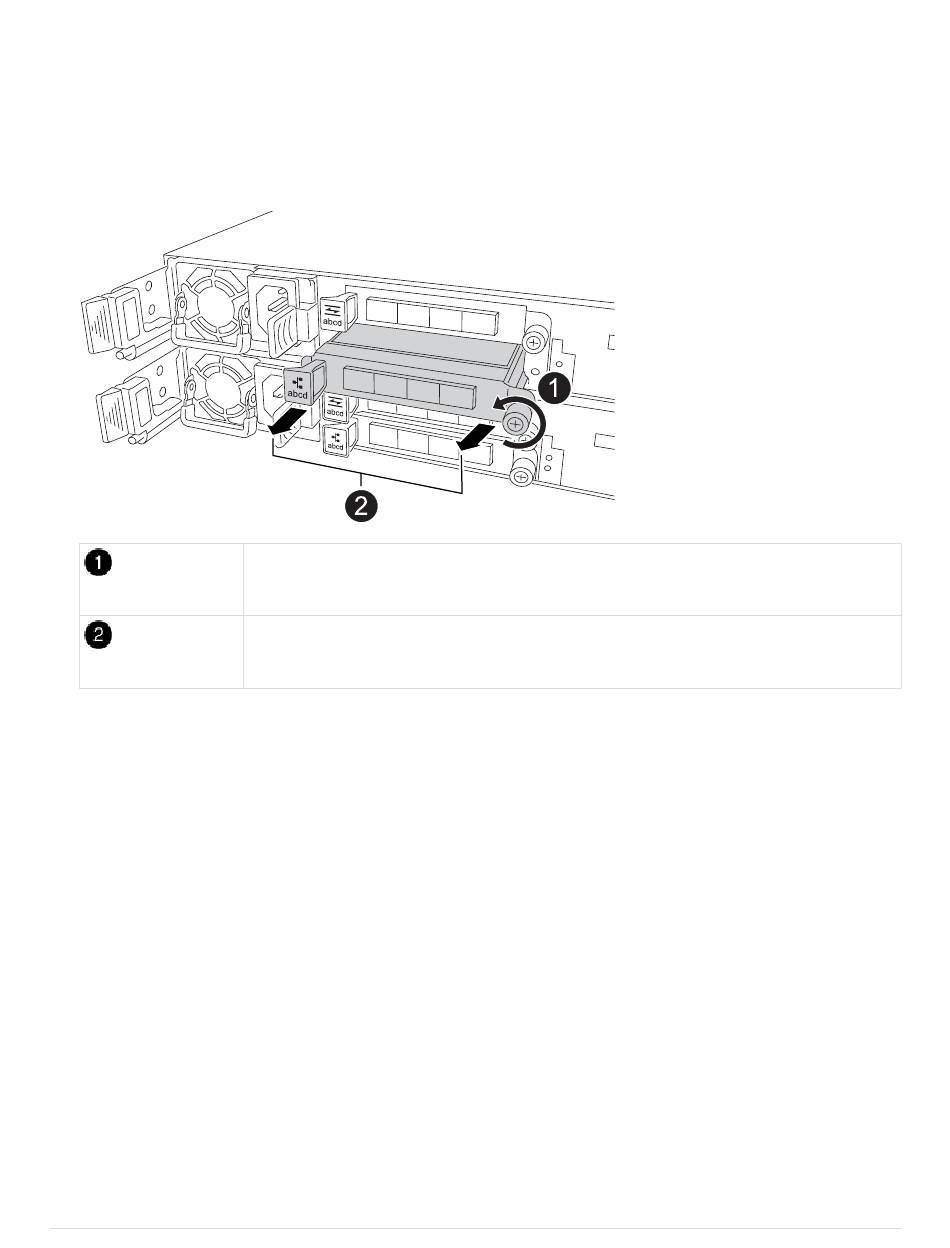

Tournez la vis moletée du module d'E/S dans le sens inverse des aiguilles d'une
montre pour la desserrer.
Retirez le module d'E/S du contrôleur à l'aide de la languette située à gauche sur
l'étiquette du port et de la vis à molette.
