Câblage switchless cluster Cabling
AFF A30 ou AFF A50 avec deux modules d'E/S 40/100 GbE à 2 ports
Étapes

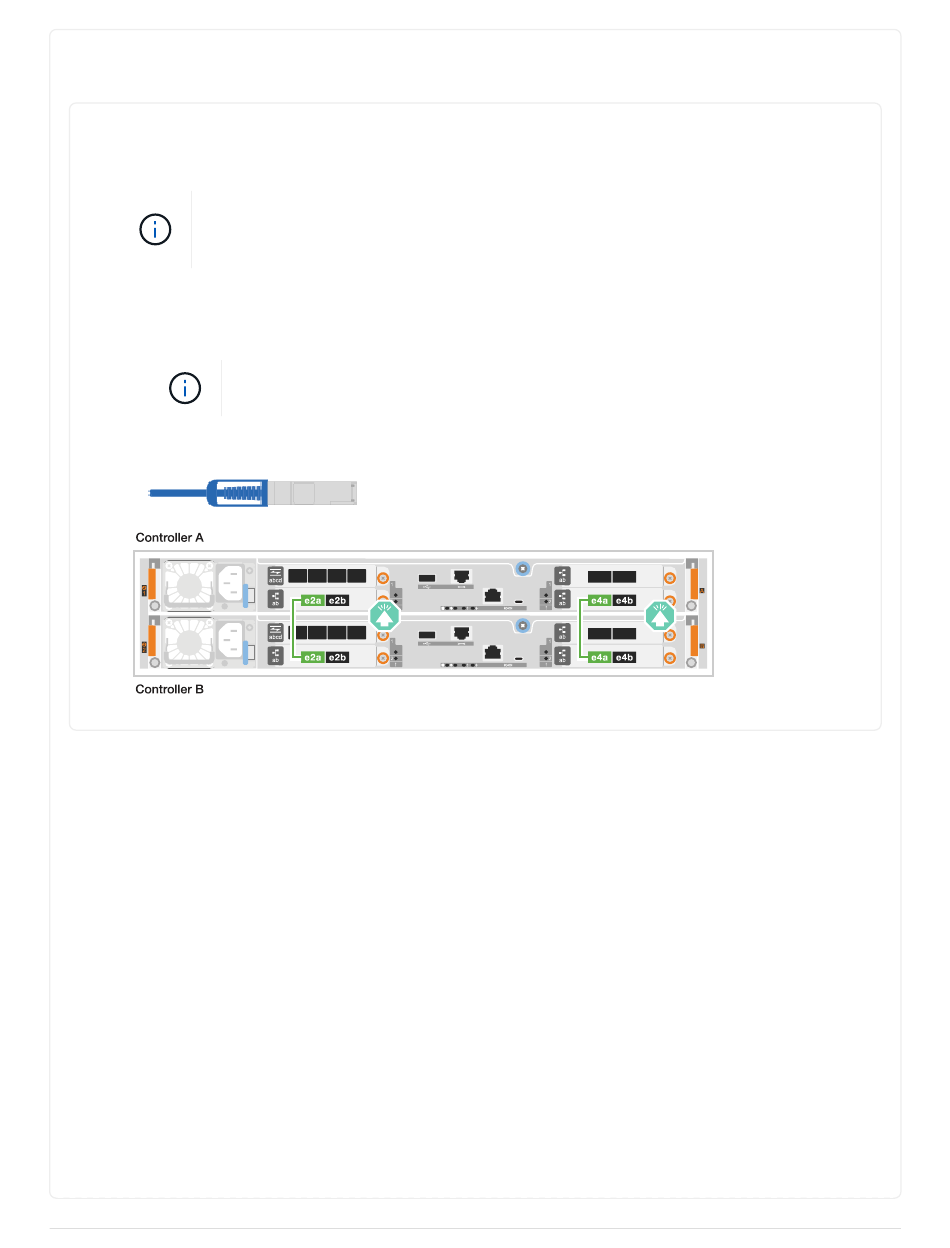

1. Reliez les connexions d'interconnexion cluster/haute disponibilité :
Le trafic d'interconnexion de cluster et le trafic haute disponibilité partagent les
mêmes ports physiques (sur les modules d'E/S des connecteurs 2 et 4). Les ports
sont 40/100 GbE.
a. Reliez le port e2a du contrôleur A au port e2a du contrôleur B.
b. Connectez le port e4a du contrôleur A au port e4a du contrôleur B.
Les ports de module d'E/S e2b et e4b sont inutilisés et disponibles pour la
connectivité réseau de l'hôte.
Câbles d'interconnexion cluster/haute disponibilité 100 GbE
7
