AFF A30 ou AFF A50 avec un module d'E/S 40/100 GbE à 2 ports
Étapes

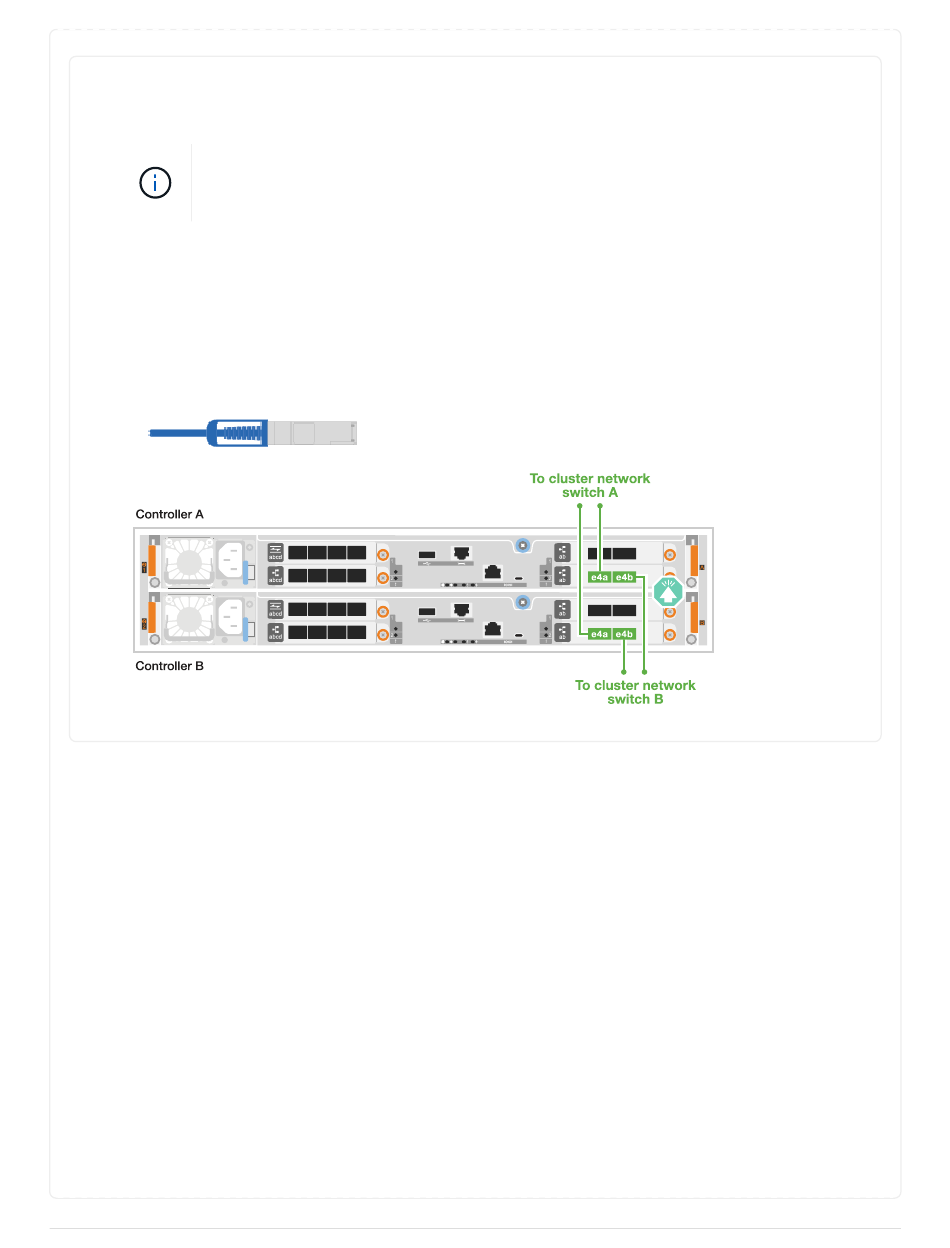

1. Reliez les contrôleurs aux commutateurs du réseau du cluster :
Le trafic d'interconnexion de cluster et le trafic haute disponibilité partagent les
mêmes ports physiques (sur le module d'E/S du slot 4). Les ports sont 40/100
GbE.
a. Reliez le port e4a du contrôleur de câble A au commutateur de réseau du cluster A.
b. Reliez le port e4b du contrôleur A au commutateur de réseau du cluster B.
c. Reliez le port e4a du contrôleur B au commutateur a du réseau du cluster
d. Reliez le port e4b du contrôleur B au commutateur de réseau du cluster B.
Câbles d'interconnexion cluster/haute disponibilité 40/100 GbE
