4. Installez la batterie NV de remplacement :
a. Retirez la batterie de rechange de son emballage.
b. Brancher le connecteur de câblage dans sa prise.
c. Acheminez le câblage le long du côté de l'alimentation, dans son dispositif de retenue, puis à travers le
canal devant le compartiment de la batterie NV.
d. Placez la batterie NV dans son compartiment.
La batterie NV doit être encastrée dans son compartiment.
Étape 4 : réinstallez le contrôleur
Réinstallez le contrôleur dans le châssis et redémarrez-le.
Description de la tâche
L'illustration suivante montre le fonctionnement des poignées du contrôleur (à partir du côté gauche d'un
contrôleur) lors de la réinstallation du contrôleur et peut être utilisée comme référence pour le reste des étapes
de réinstallation du contrôleur.

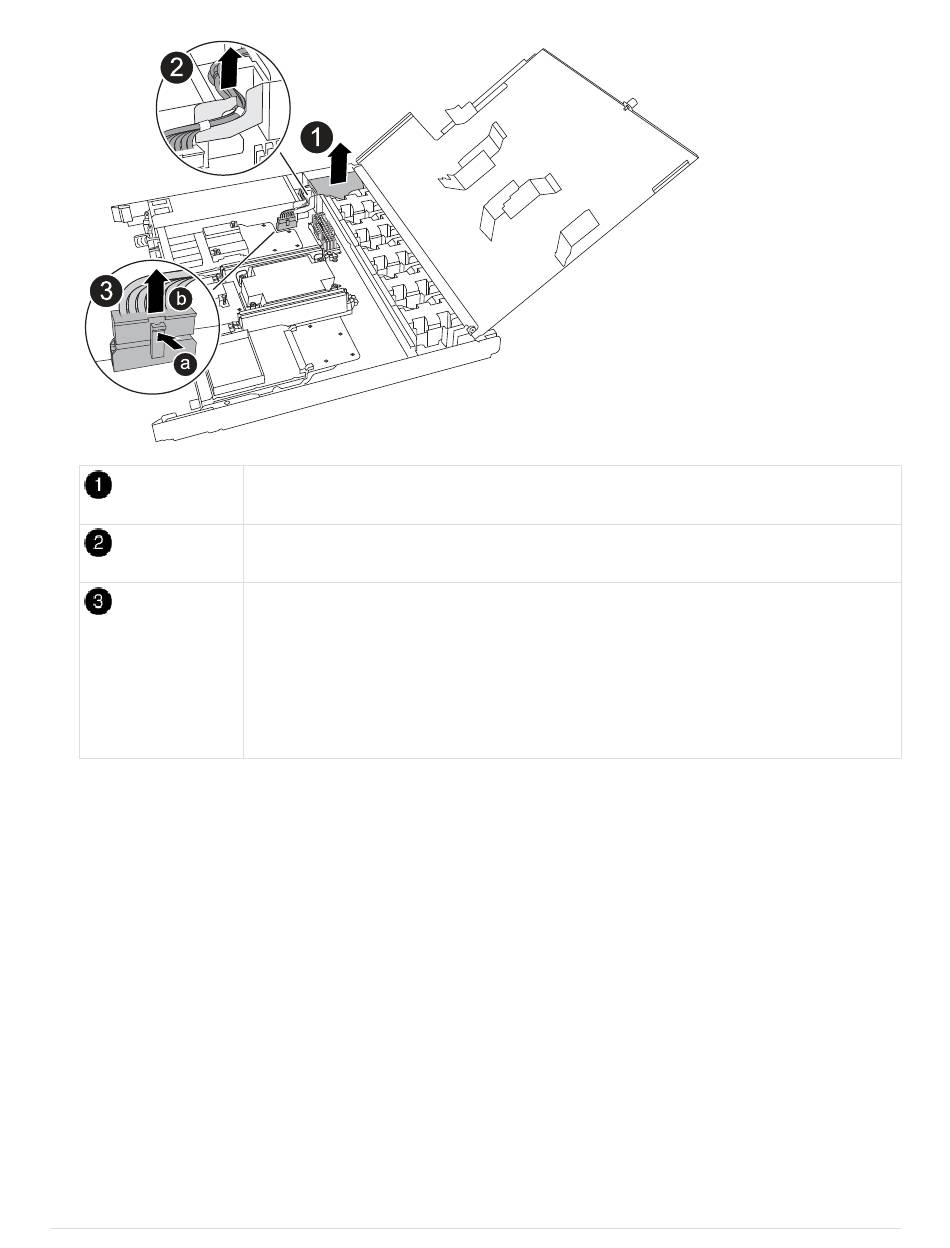

Soulevez la batterie NV et retirez-la de son compartiment.
Déposer le faisceau de câblage de son dispositif de retenue.
a. Enfoncer et maintenir la languette du connecteur.
b. Tirez le connecteur vers le haut et hors de la prise.
Au fur et à mesure que vous tirez vers le haut, faites légèrement basculer le
connecteur d'une extrémité à l'autre (dans le sens de la longueur) pour le
déloger.
