Montage- und Betriebsvorschrift
m
VORSICHT
m
GEFAHR
HINWEIS
ACHTUNG
KAPITEL 4
ELEKTRISCHER
ANSCHLUSS
m
GEFAHR
m
GEFAHR
Elektro-Heizregister — EHR-R
m
Gefahr von Personen- und Sachschäden!
Ein Berühren der Heizelemente muss durch einen geeigneten Berührungsschutz in Form eines Schutzgitters
verhindert werden� Ein Berührungsschutz gemäß DIN EN ISO 13857 ist sicherzustellen�
m
Gefahr von Personen- und Sachschäden!
Bei Verschmutzung der Heizelemente besteht Brandgefahr, zur Vorbeugung sollte vor dem Heizregister ein
Luftfilter (s� Kapitel „3�3 Zubehör") installiert werden�
Die Heizregister besitzen keinen Ex-Schutz� Auf die einschlägigen Ex-Schutz-Bestimmungen wird hingewiesen�
Der Betrieb des Heizregisters ist nur bei eingeschaltetem Ventilator gestattet, zugehöriger Ventilator vorher
oder gleichzeitig einschalten� Das Abschalten der Stromversorgung des Heizregisters muss vor oder gleich-
zeitig mit dem Ventilator erfolgen�
3�2
Einbau

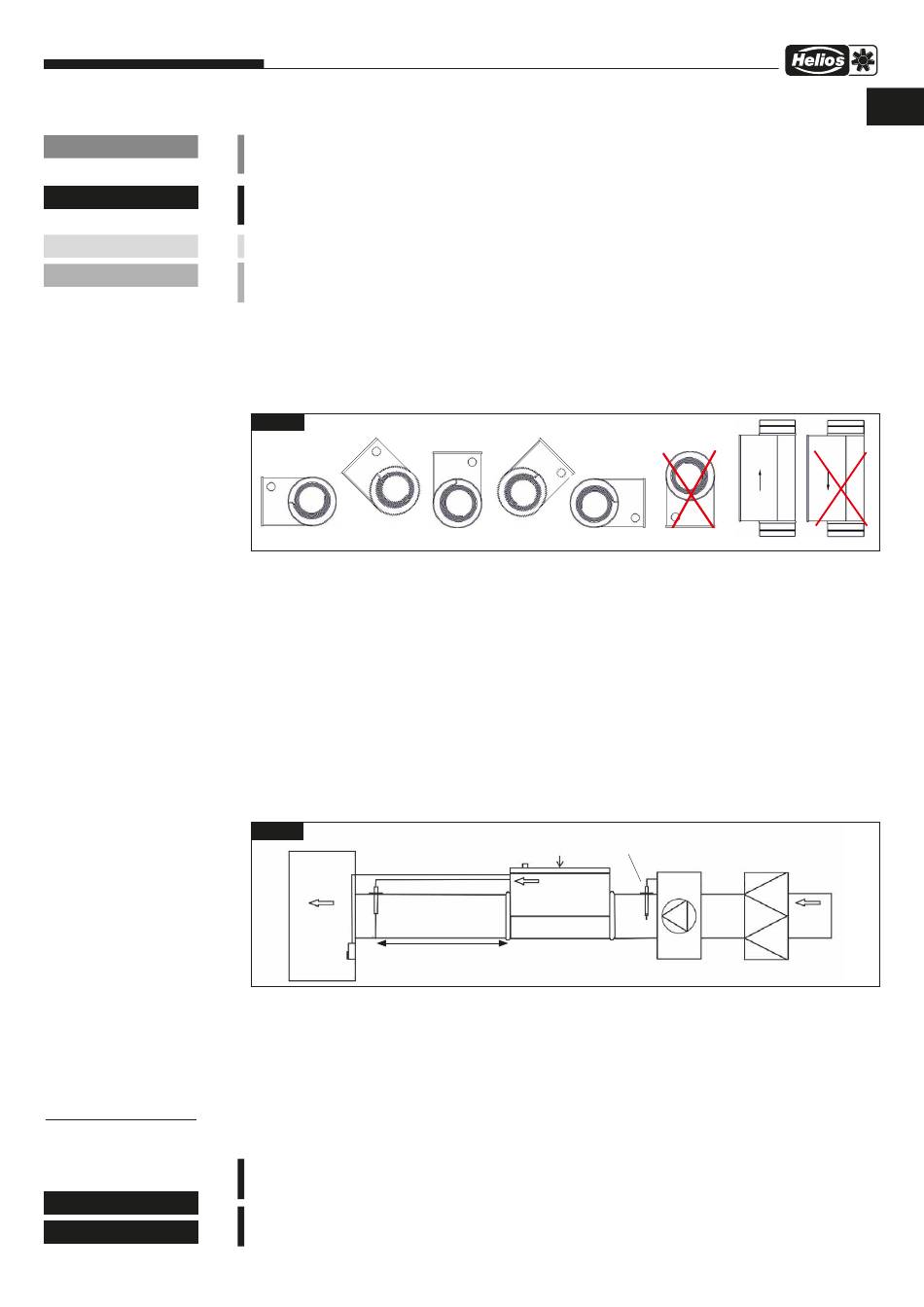

Das Heizregister kann horizontal oder vertikal, sofern der Luftstrom nach oben gerichtet ist, installiert werden (Pfeilrichtung
auf dem Gerät beachten). Der Anschlusskasten kann nach oben oder seitlich montiert werden (siehe Abb.2).
Eine Montage mit dem Schaltkasten nach unten ist nicht zulässig� Eine Montage mit nach unten gerichtetem
Luftstrom ist nicht zulässig (siehe Abb�2)� Der Sicherheitstemperaturbegrenzer muss sich oben befinden, um die
nach oben strömende Wärme im Störungsfall zu erfassen.
Abb�2
Das Heizregister ist in Strömungsrichtung nach dem Ventilator zwischen die Rohrleitungen einzubauen (siehe Abb.3).
Bei einem Einbau vor dem Ventilator ist sicherzustellen, dass die Fördermitteltemperatur am Ventilator den maximal zu-
lässigen Wert (siehe Katalog bzw. Typenschild) nicht übersteigt.
Zwischen Ventilator und Heizregister muss ein Rohrstück von mindestens 1,2 m Länge eingebaut sein, um optimales
Anströmen sicherzustellen.
Das ein- und austrittseitige Rohrstück muss mindestens 0,5 m aus nichtbrennbarem Material bestehen. Zu brennbaren
Materialien ist ein Mindestabstand von 1,5 m einzuhalten. Auf eine ausreichende und sichere Befestigung ist zu achten.
Durch den Anschluss eines elektronischen Temperaturreglers EHS bzw. EHSD 16 ist eine konstante Zuluft- oder Raum-
temperaturregelung möglich. Abhängig von Soll- und Istwert regelt das EHR-R automatisch die Stromzufuhr und damit
die erforderliche Heizleistung bis hin zur maximalen Heizleistung. Löst der Sicherheits-Temperaturbegrenzer aus, muss
die Regeleinheit abgeschaltet werden (durch die bauseitig zu erstellende Sicherheitskette).
Der Temperaturfühler TFK sollte mit Abstand zum Heizregister installiert werden: Durchmesser des Heizregisters multi-
pliziert mal drei (3xA). Beispiel: Heizregister Durchmesser 200, ergibt einen Mindestabstand für den Einbau des Sensors
von 3x200 = 600 mm.
Der Abstand zwischen Filter und Ventilator muss mind. 1 m betragen.
Die lüftungstechnischen Beruhigungsstrecken müssen beachtet werden�
Abb�3
Raum
TFK
Zuluft
TFR
Temperatur-
fühler
3�3
Zubehör
Elektro-Heizregistersteuerung:
EHS
(Best.-Nr.: 05002) bis 3,5 kW (1~230 V) / 6,4 kW (2~ 400 V)
EHSD 16 (Best.-Nr.: 05003) bis 17 kW (3~ 400 V)
Fühler:
Kanal-Temperaturfühler TFK
Raum-Temperaturfühler TFR (Best.-Nr. 05006)
4�1
Elektrischer Anschluss
m
Lebensgefahr durch elektrischen Schlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1�11 Personalqualifikation" auf Seite 3
durchgeführt werden�
m
Lebensgefahr durch elektrischen Schlag!
Vor dem elektrischen Anschluss Gerät allpolig vom Netz trennen und gegen Wiedereinschalten sichern! Der
Elektroanschluss muss bis zur Endmontage allpolig vom Netz getrennt bleiben!
Reset
Knopf
Luftstrom-
Kanalfühler
richtung
EHR-R
Elektro
(3x
A)
Ø
Heizregister
(Best.-Nr. 05005)
4
Strömungswächter
Luftfilter-
SWE
Box LFBR
Ventilator
Elektronischer Strömungswächter:
SWE
(Best.-Nr.: 00065)
Luftfilter-Box:
LFBR
DE
Außen-
luft
