Notice de montage et d'utilisation
m
DANGER
m
ATTENTION
m
DANGER
REMARQUE
AVIS
CHAPITRE 4
RACCORDEMENT
ÉLECTRIQUE
m
DANGER
Batterie de chauffe électrique — EHR-R
m
Danger de mort par électrocution !
Tous les travaux sur/dans l'appareil doivent être effectués par des professionnels conformément au chapitre
« 1�11 Qualification du personnel » à la page 3�
m
Risque de dommages corporels et matériels !
Pour éviter un contact avec les éléments chauffants, une protection contre tout contact accidentel sous forme
d'une grille de protection doit être assurée� Une protection contre tout contact accidentel doit être assurée
selon DIN EN ISO 13857�
m
Risque de dommages corporels et matériels !
Si les éléments chauffants sont encrassés, il y a risque d'incendie� Pour le prévenir, installer un filtre à air en
amont de l'appareil (voir chapitre « 3�3 Accessoires »)�
Les appareils ne sont pas équipés d'une protection antidéflagrante� Veuillez observer les réglementations en
vigueur en la matière�
La batterie de chauffe doit impérativement fonctionner avec un ventilateur en marche� Mettre en marche le
ventilateur correspondant au préalable ou au même moment� La désactivation de l'alimentation électrique de
la batterie de chauffe doit être antérieure ou concomitante à celle du ventilateur�
3�2
Montage

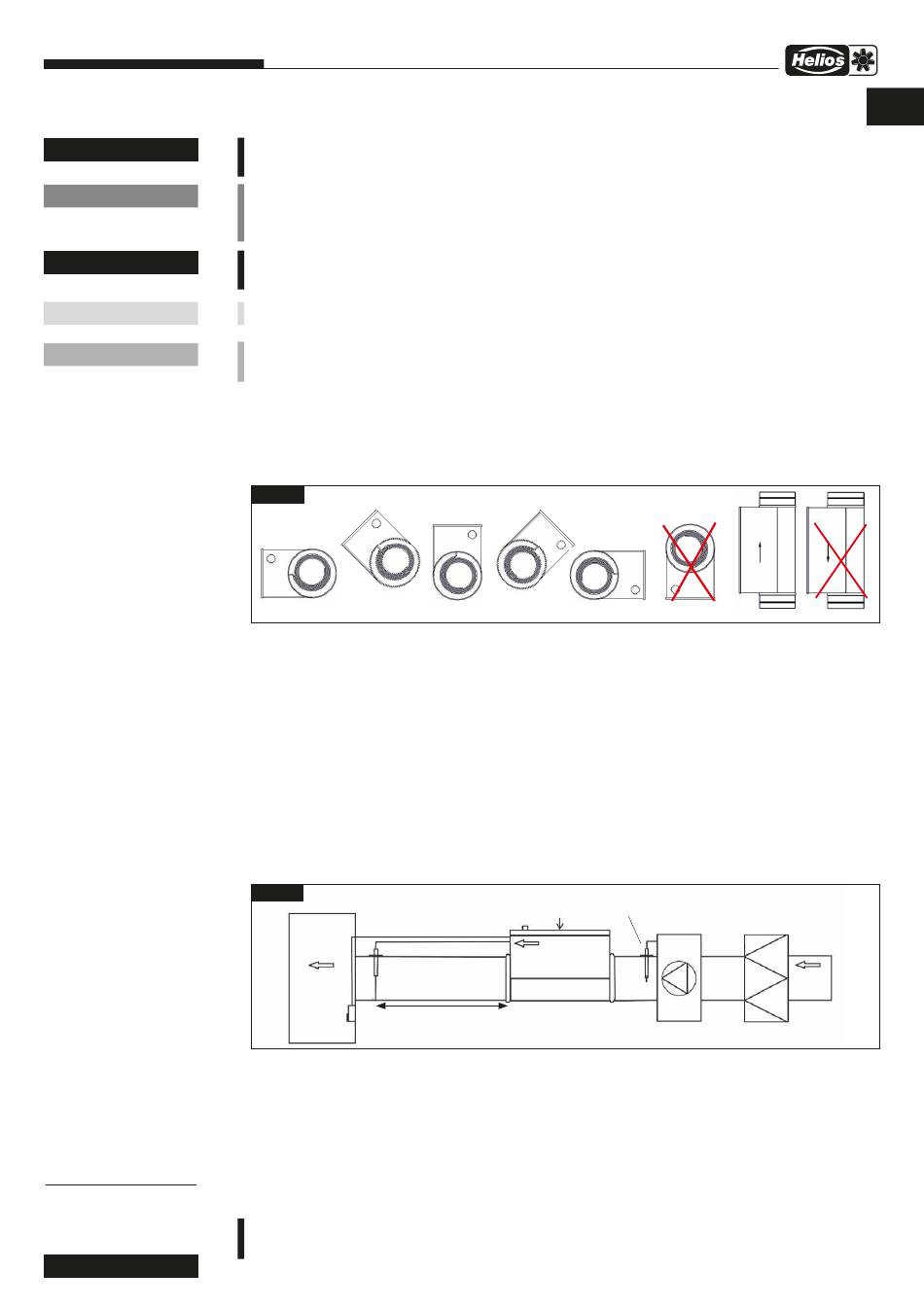

La batterie de chauffe peut être installée à l'horizontale ou à la verticale (dans la mesure où le flux d'air est orienté vers le
haut, observer la flèche sur l'appareil). Le coffret de raccordement peut être monté orienté vers le haut ou vers le côté (voir
Fig.2). Un montage du coffret de raccordement orienté vers le bas n'est pas admissible� Un montage avec flux
d'air orienté vers le bas n'est pas admissible (voir Fig�2)� Le thermostat de sécurité doit être placé en hauteur pour
pouvoir capter la chaleur montante en cas de défaillance.
Fig�2
La batterie de chauffe doit être montée dans le sens de l'écoulement en aval du ventilateur entre les gaines (voir Fig.3).
En cas de montage en amont du ventilateur, il faut veiller à ce que la température du fluide sur le ventilateur ne dépasse
pas la valeur maximale admissible (voir catalogue ou plaque signalétique).
Une section de tuyau d'une longueur minimale de 1,2 m doit être montée entre le ventilateur et la batterie de chauffe
afin de garantir un flux optimal. La section de tuyau entrante et sortante doit être constituée d'un matériau incombustible
sur un segment minimal de 0,5 m. Une distance minimale de 1,5 m par rapport aux matériaux combustibles doit être
respectée. S'assurer que la fixation est solide et sûre.
Le raccordement d'un régulateur de température électronique EHS ou EHSD 16 permet de garantir une régulation
constance de la température de l'air soufflé ou de l'air ambiant. En fonction de la valeur de consigne et de la valeur
réelle, la batterie de chauffe EHR-R régule automatiquement l'alimentation électrique et, ainsi, la puissance de chauffage
nécessaire, jusqu'à la puissance de chauffage maximale. Si le thermostat de sécurité se déclenche, l'unité de régulation
doit être désactivée (via la chaîne de sécurité à mettre en place par le client).
La sonde de température TFK doit être installée à distance de la batterie de chauffe : diamètre de la batterie de chauffe
multiplié par trois (3xA). Exemple : un diamètre de batterie de chauffe de 200, correspond à une distance minimale de
3x200 = 600 mm pour le montage de la sonde.
La distance entre le filtre et le ventilateur doit être d'au moins 1 m.
Les règles de l'art en installation de ventilation doivent être respectées�
Fig�3
Chambre
TFK
Air soufflé
TFR
Sonde de
températur
3�3
Accessoires
Régulateur électronique batterie électrique:
EHS
(N
o
réf.: 05002)
EHSD 16 (N
o
réf.: 05003)
Sonde:
Sonde de gaine TFK (N
o
réf.: 05005)
Sonde de température ambiante TFR (N
4�1
Raccordement électrique
m
Danger de mort par électrocution !
Tous les travaux sur/dans l'appareil doivent être effectués par des professionnels conformément au chapitre
« 1�11 Qualification du personnel » à la page 3�
Bouton de
réinitialisation
Direction du
Sonde de gaine
flux d'air
EHR-R
La batterie de
(3x
A)
Ø
chauffe
bis 3,5 kW (1~230 V) / 6,4 kW (2~ 400 V)
bis 17 kW (3~ 400 V)
o
réf.: 05006)
4
Controleur de flux d'air
SWE
Caisson filt-
Ventilateur
re: LFBR
Air
extérieur
Controleur de flux d´air électronique:
SWE
(N
o
réf.: 00065)
Caisson filtre:
LFBR
FR
