13.4 Entretien / remplacement des ventilateurs

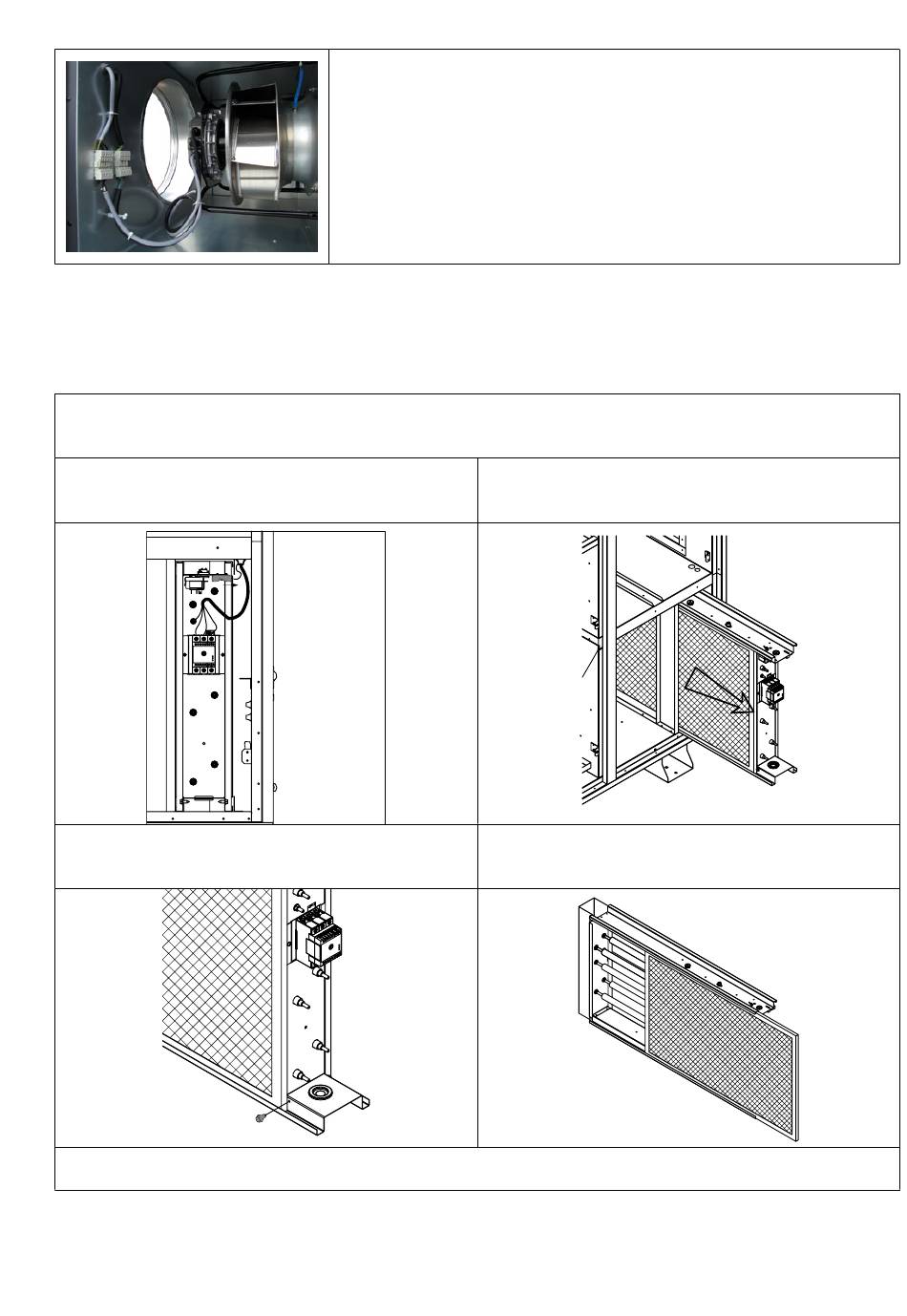

13.5 Entretien / remplacement de la batterie électrique
Avant la saison de chauffe, dépoussiérer les écrans anti-rayonnement et les résistances électriques à l'air
comprimé ou à l'aide d'un aspirateur et d'une brosse souple.
• Ouvrir les portes d'accès.
Débrancher le connecteur de signal de commande,
et débrancher le raccordement de la puissance du
connecteur.
1
4
2 3
Retirer les vis de maintien des écrans pare-rayonnement
Remonter l'ensemble en inversant la procédure de démontage.
Pour extraire les ventilateurs :
• Ouvrir les portes d'accès.
• Déconnecter les fiches de raccordement puissance et commande sur le côté.
• Déconnecter la prise de pression.
• Dévisser les deux vis M8 à l'aide d'une clef Ø13 du support plaque.
• Retirer les ventilateurs.
• Nettoyer le ventilateur à l'aide d'un chiffon humide – ne pas arroser le ven-
tilateur.
• Remettre en place en inversant la procédure de démontage.
1 - Jaune
2 - Blanc
3 - Noir
4 - Rouge
Sortir la batterie de son emplacement en la faisant coulisser
le long des glissières. Attention de na pas arracher ou
blesser les câbles en tirant sur la batterie.
Retirer les écrans, les dépoussièrer ainsi que les
résistances à l'air comprimé, à l'aide d'un aspirateur ou
d'une brosse souple
98/104
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
