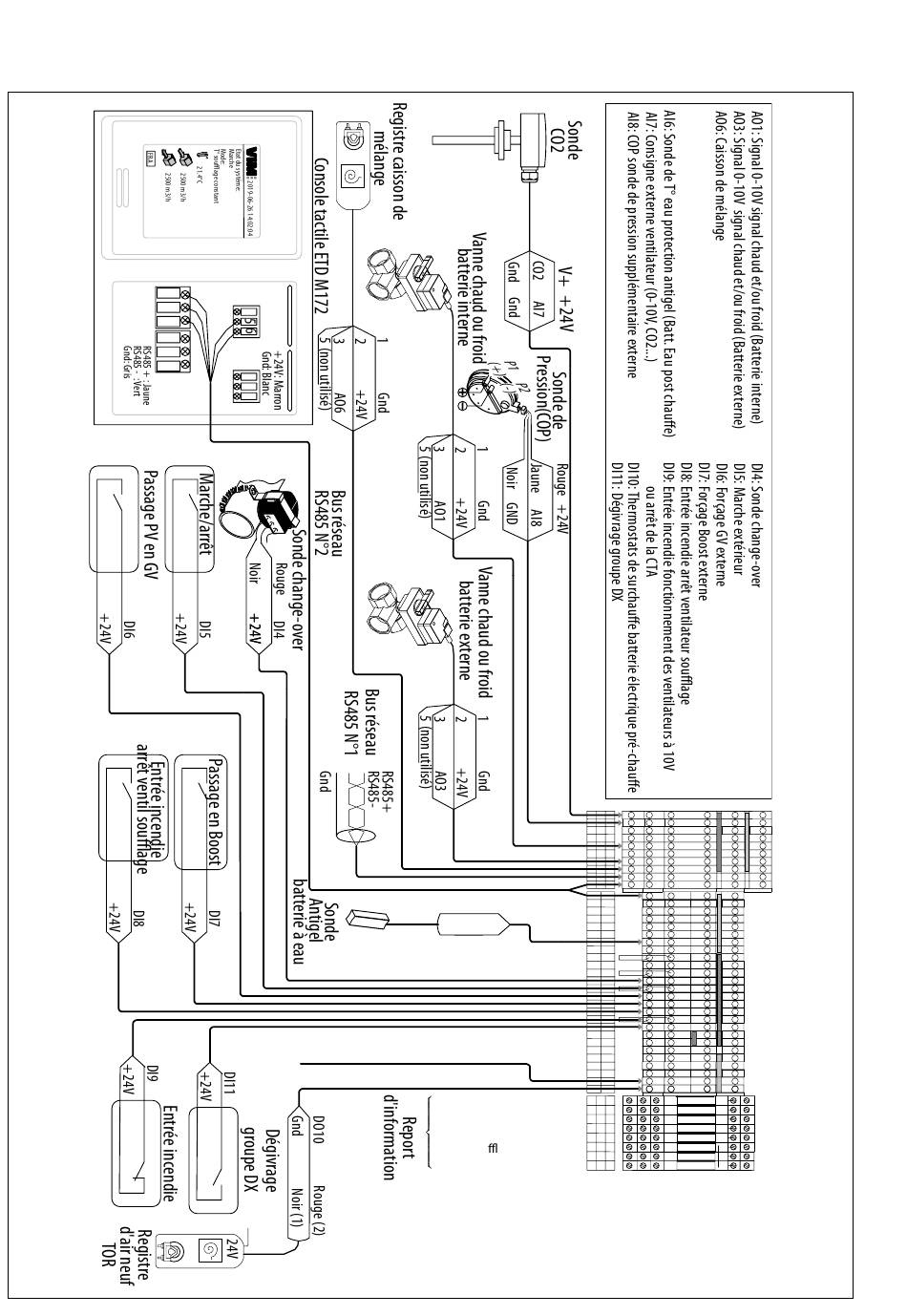

8.6 Schémas de raccordement des éléments externes (exemples)
8.6.1 Vue d'ensemble
RS485 +
13
RS485 -
14
Gnd
15
+24V
Gnd
(+24V / DI1) Alarme pompe de relevage
Sortie 10V DC 10mA Maxi
Fdc A et B
Gnd
AI6
(+24V / DI2) Compteur d'énergie
Demande de chaud (KM03)
Demande de froid (KM04)
Alarme (synthése) (KM05)
Registre de mélange (KM06)
Surventilation nocturne (KM07)
Marche sou age (KM08)
Marche extraction (KM09)
Alarme incendie (KM012)
53/104
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
