ViM CAD HR OPTIMAL Notice Technique page 33

Centrale de traitement d'air double flux échangeur contre-courant, régulation m172 schneider
Masquer les pouces Voir aussi pour CAD HR OPTIMAL:

Publicité

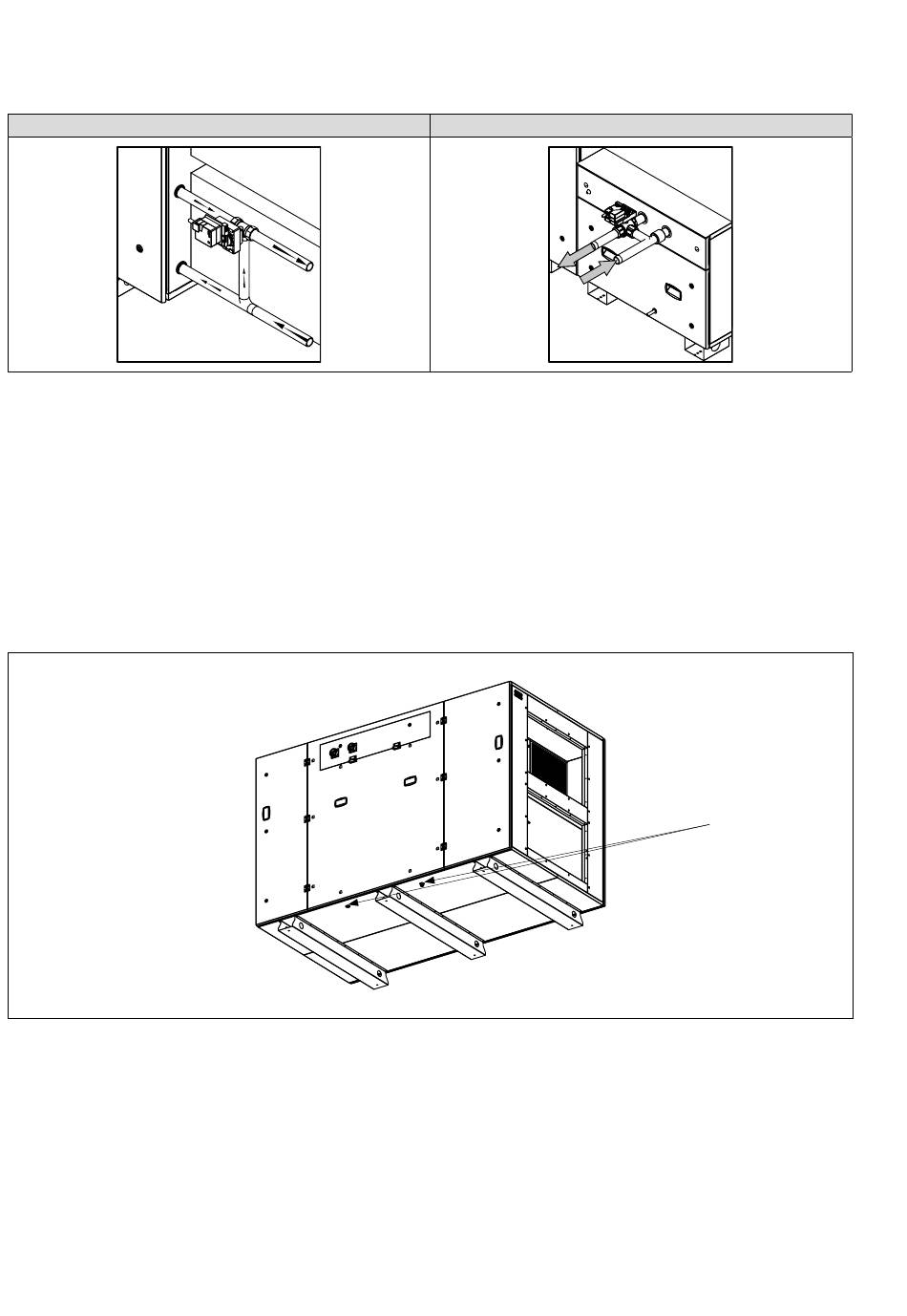

4.2 Raccordement des vannes
Les vannes 3 voies motorisées ne sont pas livrées montées. Elles sont proposées comme accessoires.
Respecter le positionnement de la vanne de mélange sur le réseau et le sens d'entrée et sortie de l'eau.
Sur unité principale
Exemple de positionnement sur configuration VLD
Raccordement électrique sur le coffret de la CAD HR OPTIMAL : voir § "Tableau des entrées/sorties ré-
gulation", page 50".
4.3 Raccordement de l'évacuation des condensats échangeur contre-courant
Les centrales CAD HR OPTIMAL sont équipées de 2 bacs de condensats en inox ((1 au soufflage et
l'autre au rejet), permettant de collecter des condensats aussi bien lors de la récupération de chaleur que
de froid.
Les évacuations des condensats (diamètre 1/2˝), sont situées en-dessous de l'unité, de chaque côté de la
traverse centrale, à 125 mm de la face avant.
33/104
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
Sur BAHR
Évacuations des
condensats
