9.3.2 Sorties
Les sorties du régulateur affectées à la régulation de température sont :
• AO1 = Sortie Signal Batterie interne (0-10V).
• AO2 = Sortie Bypass (0-10V).
• AO3 = Sortie Batterie Externe (0-10V).
• DO1 = Sortie Batterie Electrique post chauffage (train d'impulsion type PWM).
• DO2 = Sortie Batterie Electrique préchauffage (train d'impulsion type PWM).
Pour les sorties batterie interne et batterie externe, le signal correspond au type de batterie qui a été
sélectionné lors de la configuration de l'unité. Le signal peut donc être un signal chaud, un signal froid, ou à
un signal chaud/froid dans le cas d'une batterie réversible.
• Un signal de change-over configuré activé par une entrée digitale DI4, permet de basculer d'un
mode chauffage à un mode rafraichissement. Contact ouvert correspond au mode chauffage, fermé
correspond au mode rafraichissement. Le contact change-over n'est utilisé que pour les batteries
eau réversibles.
• Une sortie digitale de demande de chaud [DO3] est activée si la demande de chaud de la batterie à
eau chaude est non nulle.
• Une sortie digitale de demande de froid [DO4] est activée si la demande de froid de la batterie à eau
froide est non nulle. Ces sorties digitales permettront par exemple de donner une autorisation de
marche à une pompe de circulation.
9.4 Échangeur contre-courant
9.4.1 Principe de fonctionnement
Échangeurs de chaleur à plaques
L'échangeur est la première source de chaleur ou de refroidissement en fonction du point de consigne
de température.
L'écoulement de l'air dans l'échangeur ou dans le bypass est contrôlé par un registre motorisé à volets
inversés, de sorte à ce que lorsque l'un s'ouvre, l'autre se ferme.
L'échangeur est prévu pour faire de la récupération de chaud et de froid, il est équipé d'un bac de récu-
pération de condensat à l'extraction et au soufflage.

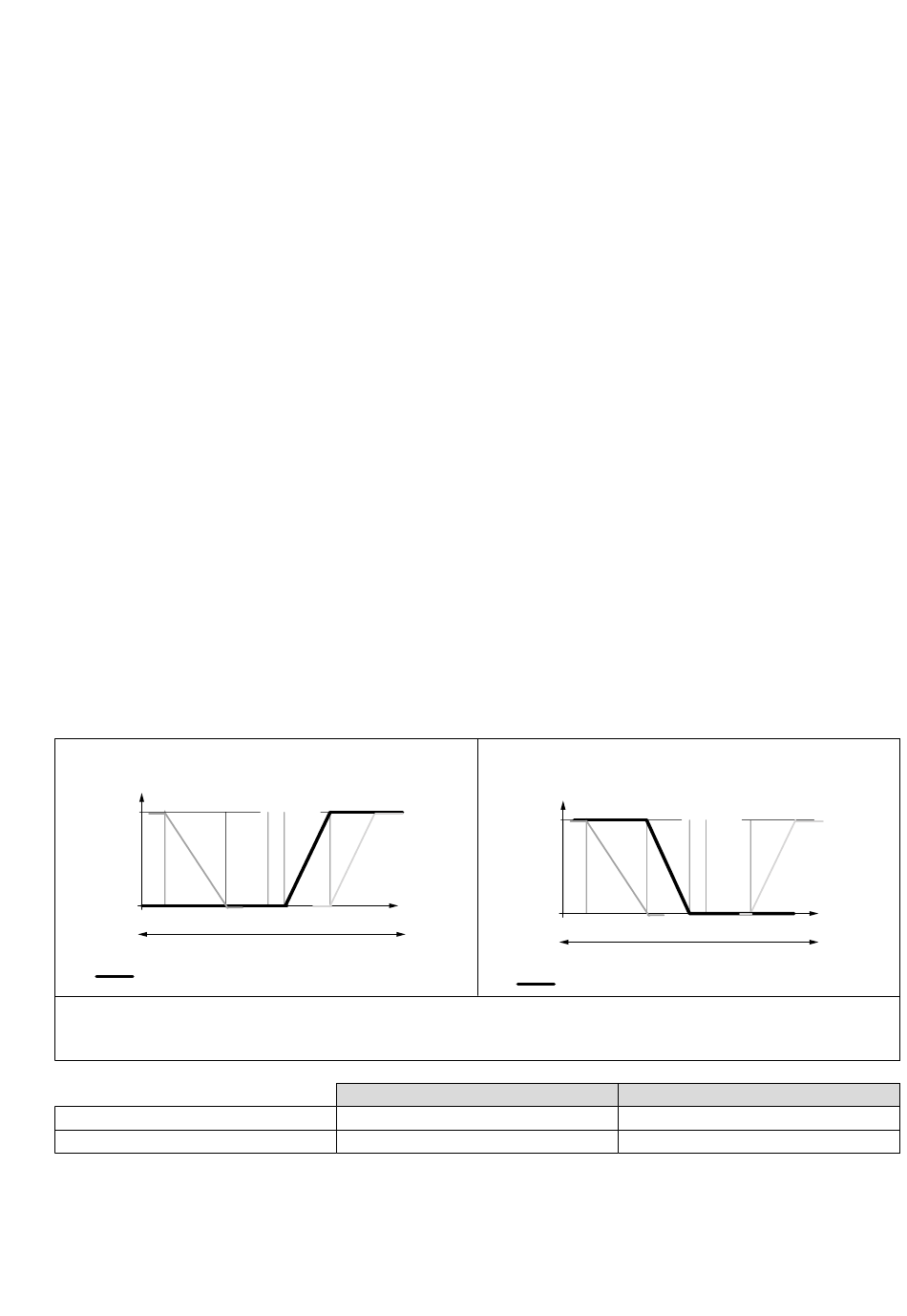

échangeur contre courant avec Bypass proportionnel
échangeur contre courant avec Bypass proportionnel
Chaud
Chaud
100%
100%
Sorties
Sorties
SIGNAL Batterie
SIGNAL Batterie
chaude
chaude
0%
0%
demande de chaud
demande de chaud
Fonctionnement si T° extérieure (Te)<T° reprise (Tr)
Fonctionnement si T° extérieure (Te)<T° reprise (Tr)
Te = Température Extérieure
Tr = Température de Reprise
Demande de chaud
Demande de froid
Froid
Froid
échange
échange
Bypass ouvert
Bypass ouvert
Echangeur
Echangeur
Batterie
Batterie
froide
froide
entrée
entrée
Bypass fermé
Bypass fermé
demande de froid
demande de froid
échangeur contre courant avec Bypass proportionnel
échangeur contre courant avec Bypass proportionnel
Chaud
Chaud
100%
100%
100%
100%
Sorties
Sorties
SIGNAL Batterie
SIGNAL Batterie
chaude
chaude
0%
0%
0%
0%
demande de chaud
demande de chaud
Fonctionnement si T° extérieure (Te)>T° reprise (Tr)
Fonctionnement si T° extérieure (Te)>T° reprise (Tr)
Te<Tr
Echange
Bypass
70/104
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
Froid
Froid
échange
échange
Bypass ouvert
Bypass ouvert
Echangeur
Echangeur
Batterie
Batterie
froide
froide
Bypass fermé
Bypass fermé
entrée
entrée
demande de froid
demande de froid
Te>Tr
Bypass
Echange
