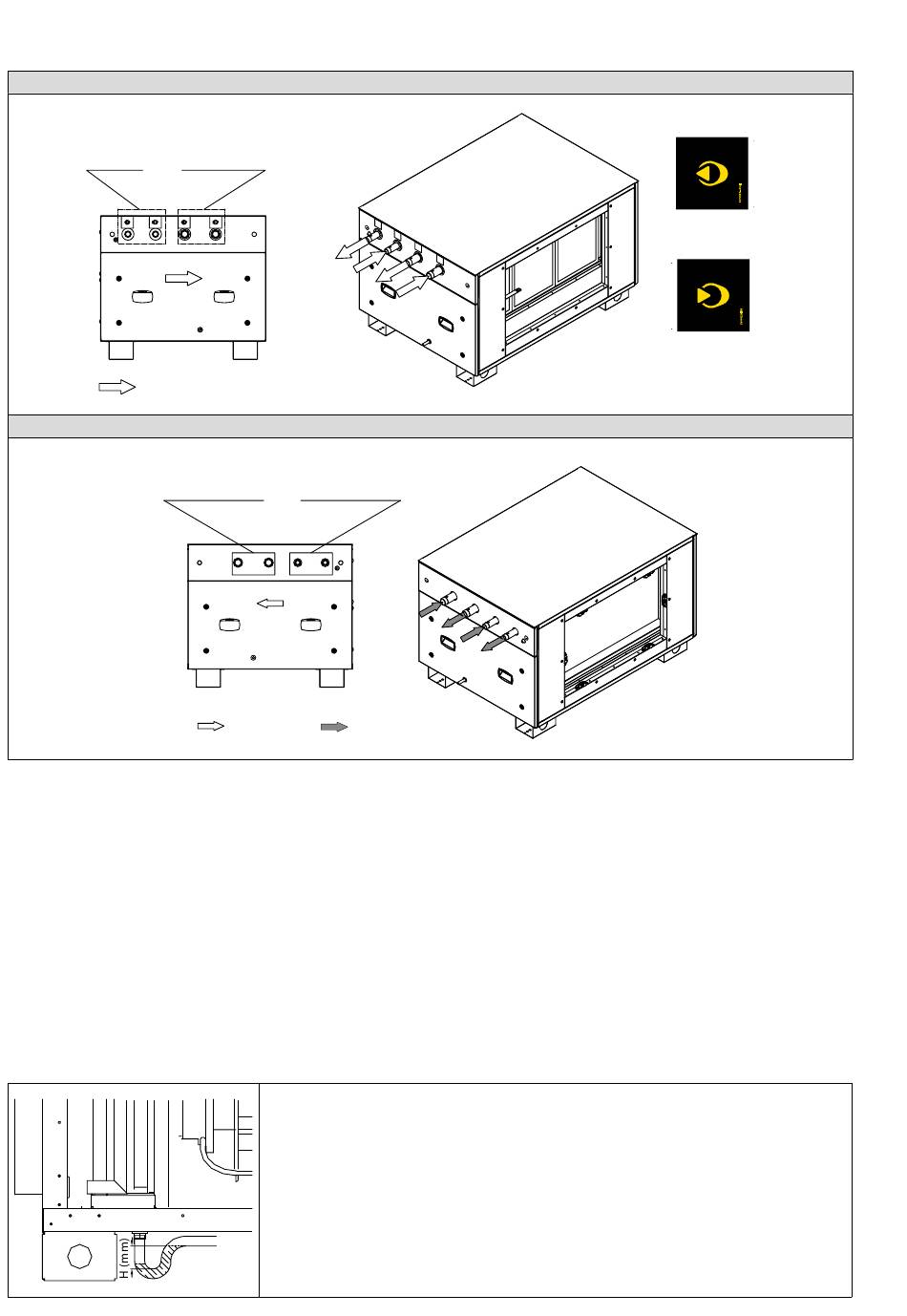

Dans les caissons externes BAHR, le raccordement des batteries au réseau se fait à l'extérieur du cais-
son. Respecter les sens d'entrée et de sortie d'eau.
Batterie
Batterie froide
chaude
sens de l'air
Batterie froide
ou réversible
Évacuation des condensats unité principale (Batterie à eau réversible ER et batterie à détente di-
recte EX uniquement)
Les batteries installées sont équipées d'un séparateur de gouttelettes, d'un bac de récupération des
condensats en acier inoxydable soudé dans les angles.
L'évacuation des condensats, située au-dessous de l'unité (diamètre 1/2˝), est à raccorder à un siphon.
Le siphon SIPH fourni avec la CAD HR OPTIMAL ou le caisson BAHR est conçu pour une pression dis-
ponible au soufflage de 300 Pa maximum. Passer le tube fileté au travers du bac de récupération des
condensats et du fond de la CAD HR OPTIMAL puis visser l'écrou en dessous. Emboiter le siphon dans
le tube fileté.
La pente minimum d'évacuation doit être de 5/1000.
ou réversible
Batterie
eau chaude
sens de l'air
Pour dimensionner un siphon : H mini(mm)= 4 + perte de charge du ré-
seau d'insufflation (da Pa)
Configuration VLD
504423-Etiquette-Marquage-batteries-eau-190114
2 modèles - Format 50 x 50 mm
Pantone 108
Noir 100%
Configuration VLG
sens de l'eau
31/104
504423-Etiquette-Marquage-batteries-eau-190114
2 modèles - Format 50 x 50 mm
Pantone 108
Noir 100%
Sortie d'eau
Entrée d'eau
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
