5.
RACCORDEMENT AÉRAULIQUE
5.1 Raccordement des gaines

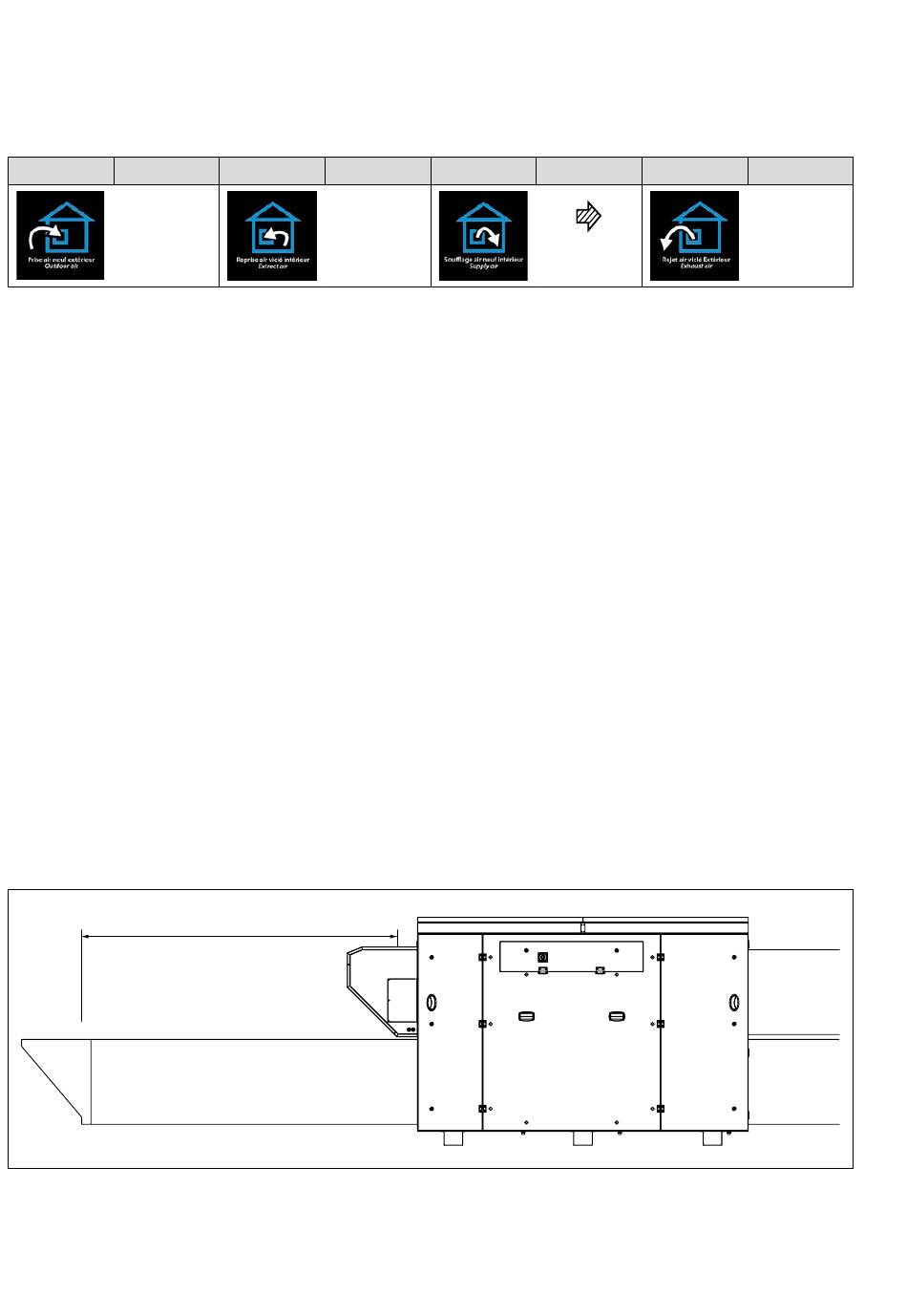

Avant de raccorder les gaines, vérifier que les 4 étiquettes (ci-dessous) collées sur la CTA, correspondent
aux schémas du § "2.2 Principaux composants", page 7.
Etiquettes CTA Symboles notice Etiquettes CTA Symboles notice Etiquettes CTA Symboles notice Etiquettes CTA Symboles notice
Aspiration air
neuf
Les gaines ne doivent pas exercer de contraintes mécaniques sur l'unité.
Les gaines d'air neuf de soufflage et de reprise doivent toujours être isolées, pour éviter les déperditions
et les risques de condensation. Le niveau d'isolation, particulièrement dans les pièces et régions froides,
doit être renforcé.
Apporter le plus grand soin à l'étanchéité des réseaux sur toutes leurs longueurs, des entrées aux sorties.
En circulaire, utiliser de préférence des accessoires à joints (au moins classe C selon EN12237).
Selon la configuration de l'installation et le niveau sonore exigé, l'ajout de silencieux peut être nécessaire
à la reprise comme au soufflage.
Ne pas réduire la section des gaines raccordées aux piquages ou brides de la CTA.
Les dimensions peuvent par contre être augmentées pour réduire les vitesses de passage dans le réseau,
limiter les pertes de charges et le niveau sonore.
Selon la configuration de l'installation et le niveau sonore exigé, l'ajout de silencieux peut être nécessaire
à la reprise comme au soufflage.
Vérifier que les moto-ventilateurs ne sont pas accessibles depuis les piquages de raccordement, prévoir
une prise d'air grillagée ou une longueur de gaine suffisante.
Chaque unité est équipée d'inserts et livrée avec des vis M8 permettant de faciliter le raccordement des
accessoires tels que manchettes souples, registres, brides, silencieux, sans percements.
Dans tous les cas respecter au moins la réglementation en vigueur.
Respecter une distance minimum de 8 m entre la prise d'air neuf et le rejet. Placer la prise d'air neuf loin
de toute pollution spécifique.
Reprise air vicié
8 ml
Soufflage air
neuf
35/104
NT00000890-CAD-HR-OPTIMAL-M172-FR-240924
Rejet air vicié
