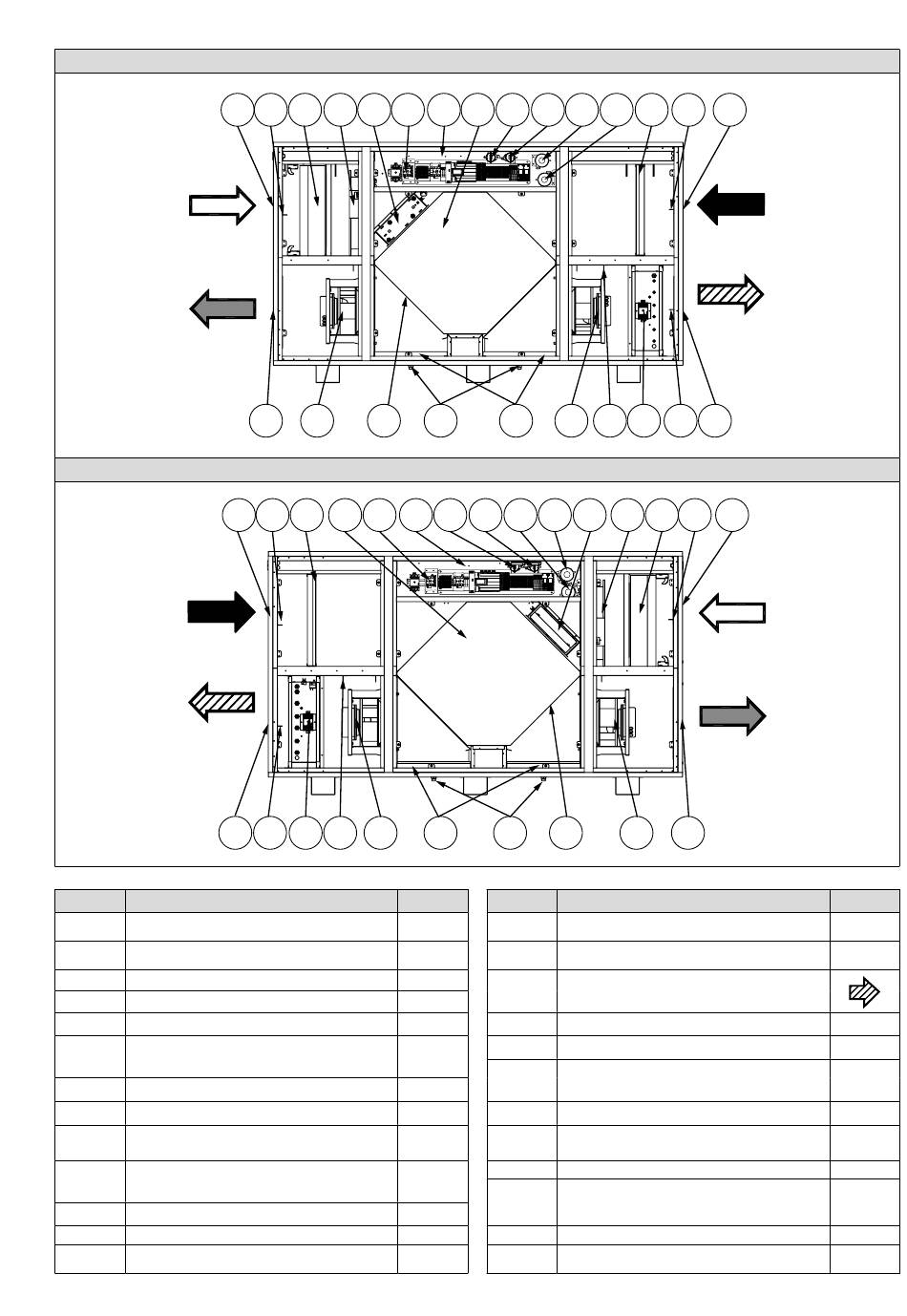

Version avec batterie électrique antigel et batterie électrique de chauffage (EDI) - Tailles 12/18/25/33/45
16
Repères
Description
1
Raccordement Air Neuf
2
Sonde de température d'air neuf
3
Filtre Air Neuf
4
Registre de Bypass
5
Batterie électrique antigel échangeur
Alimentation séparée pour batteries
6
électriques (à partir de la taille 25)
7
Echangeur à plaques contre-courant
8
Coffret électrique / régulation
Transmetteur de pression ventilateur
9
d'extraction
Transmetteur de pression ventilateur
10
de soufflage
11
Pressostat filtre Air neuf
12
Pressostat filtre reprise
14
Sonde de température de reprise
CONSTRUCTION VLD
1 2
3
4
5
25
24
23
CONSTRUCTION VLG
15
14
13
7
6
17
18
19
20
6
8
7
9
10
12
22
21
20
8
10
9
12
11
21
22
23
Symbole
Repères
13
Filtre Reprise
15
Raccordement Reprise
16
Raccordement Soufflage
17
Sonde de température de soufflage
18
Batterie électrique de chauffage
Sonde de température de soufflage
19
après échangeur
20
Ventilateur de soufflage
Bac de récupération des condensats
21
en inox
22
Evacuation des condensats 3/4"
Sonde de température échangeur au
23
rejet
24
Ventilateur d'extraction
25
Raccordement Rejet
