7
Maintenance générale
Montage de la source EI HES
Figure 59.
2 Insérer l'isolant en céramique de l'extracteur dans la source.
L'isolant en céramique doit être positionné à plat contre la source lors de
AT TE NTI O N
l'insertion de l'ensemble lentilles lors de la prochaine étape.
3 Insérer l'ensemble lentilles revêtu dans l'isolant de la source. (Voir
4 En utilisant le tournevis Torx T6, installer et fixer les filets de la vis plaquée
204

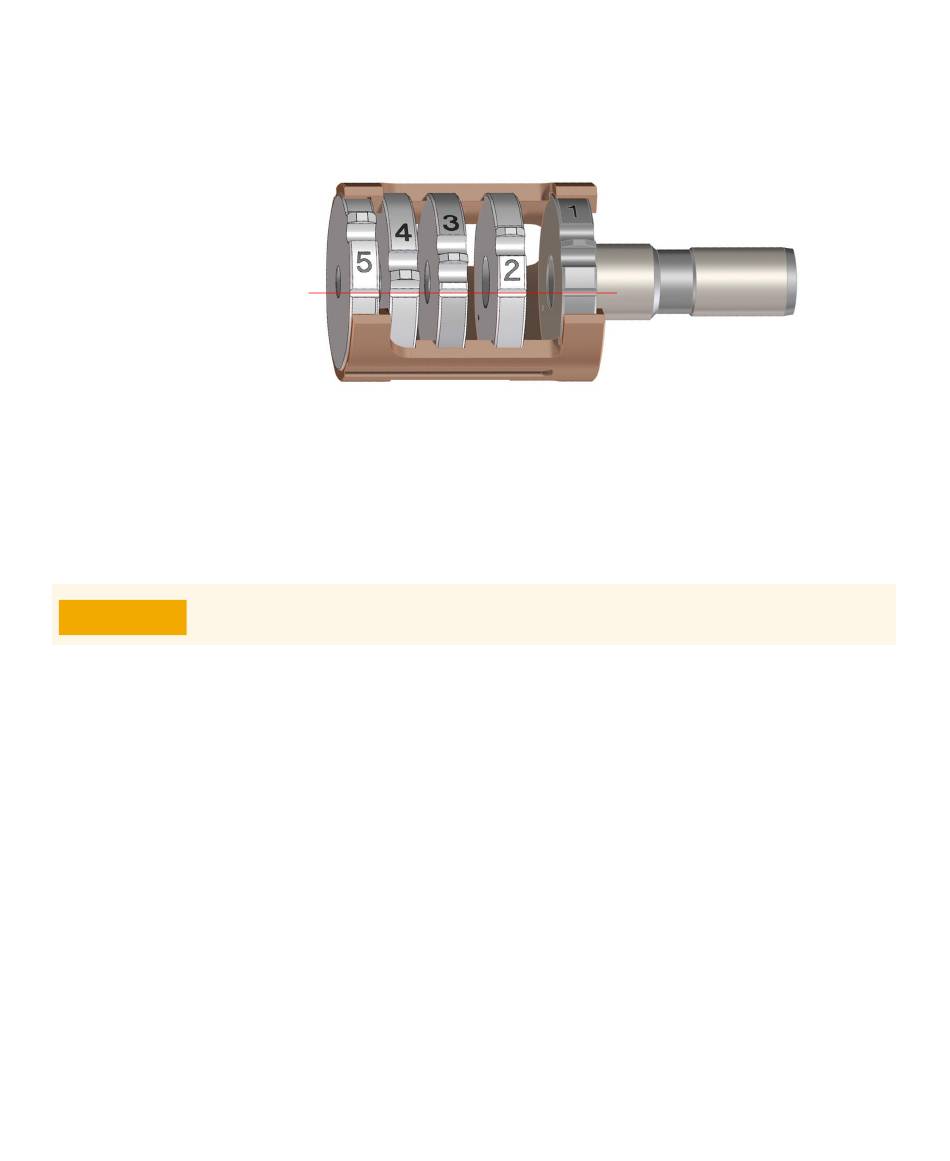

Gorges alignées
Ensemble lentilles de source EI HES assemblé
page 206.) Les numéros gravés font face à l'ouverture s'étendant vers
l'extrémité de la source. Vérifier si la céramique est bien située à l'extrémité
de la source.
or et l'isolant de lentille de l'anneau de verrouillage qui maintient la lentille
en place. (Voir
Figure 60
page 205.)
Manuel d'utilisation du MSD série 5977B
Figure 61
