4
Installation des colonnes GC 7890
Interface GC/MSD pour un GC série 7890B
Interface GC/MSD pour un GC série 7890B
L'interface GC/MSD est un conduit chauffé entre la colonne capillaire et le MSD.
(Voir
un joint torique assure l'étanchéité. Elle est recouverte par une protection qui doit
rester en place.
Une extrémité de l'interface traverse la paroi latérale du GC et pénètre dans le
four. Cette extrémité est filetée pour permettre la connexion de la colonne avec
un écrou et une ferrule. L'autre extrémité de l'interface rentre dans la source.
L'extrémité de la colonne capillaire dépasse légèrement de l'extrémité du tube
de guidage de la colonne et pénètre dans la chambre d'ionisation.
Ensemble cône
d'étanchéité
Chambre
d'ionisation
Source
d'ionisation
Chambre de
l'analyseur
Ensemble
chauffage/
capteur

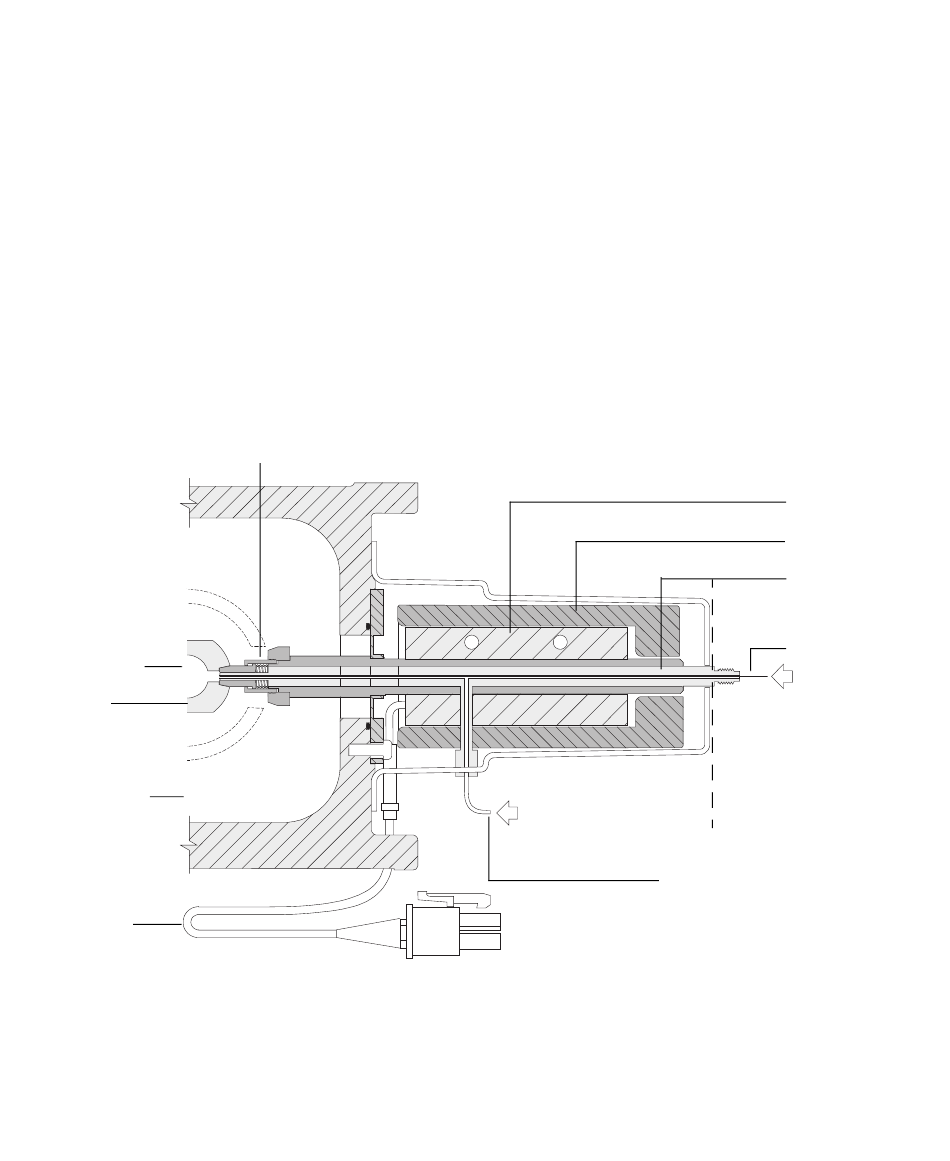

Figure 26.
Interface GC/MSD pour un GC 7890B avec source EI XTR, HES ou CI
Manuel d'utilisation du MSD série 5977B
Figure
26.) Elle est boulonnée sur le côté droit de la chambre de l'analyseur,
Manchon
chauffant
Isolation
Tube de
guidage de
la colonne
Colonne
MSD
Four du
chromatographe
en phase gazeuse
Entrée en option pour le
gaz réactif pour CI ou
l'hydrogène pour le
système JetClean
105
