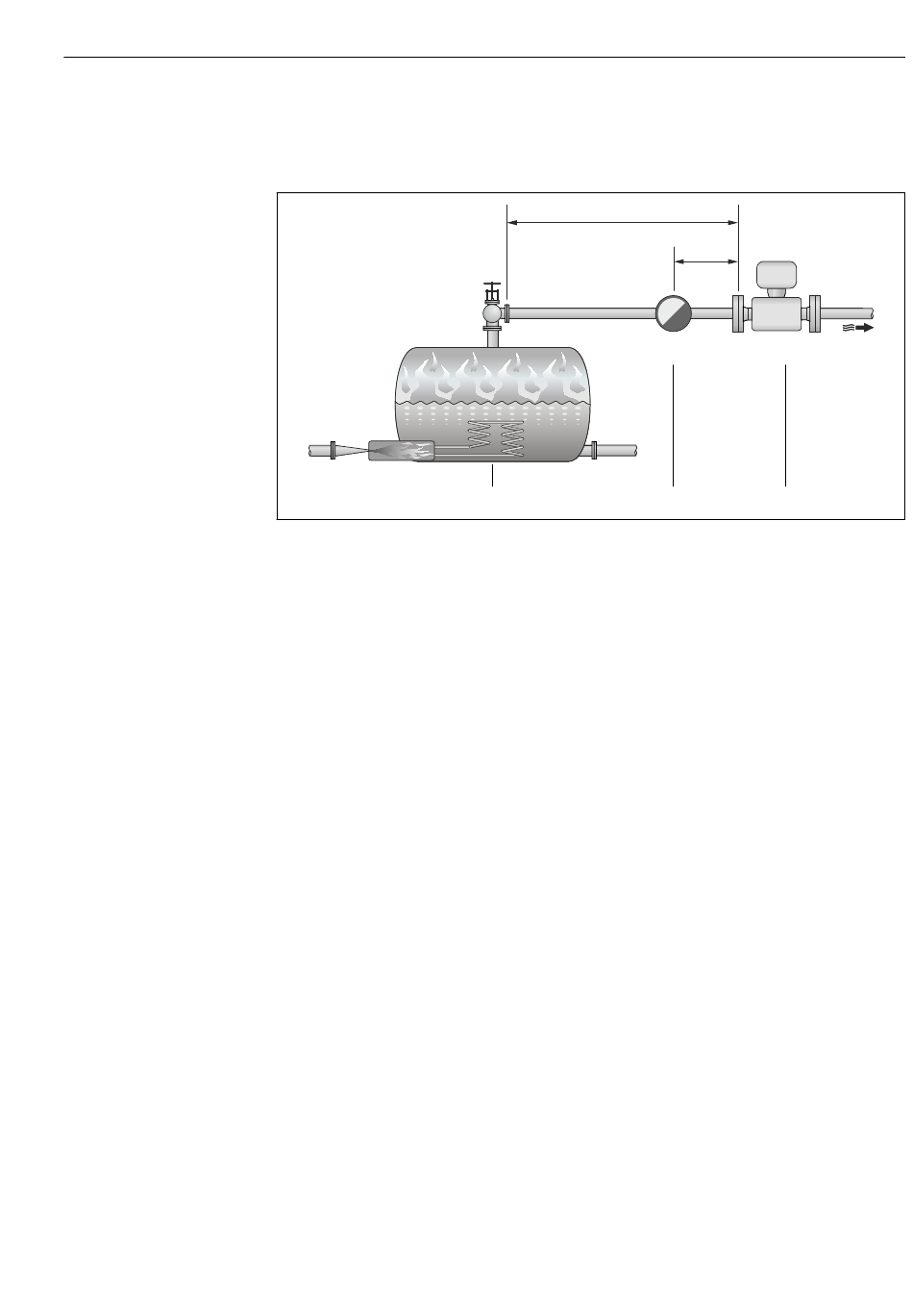

7 Exemple d'application
La section suivante fournit un exemple d' u ne application pratique du pack d' a pplications
Détection de vapeur humide afin d' i llustrer les avantages qu' o ffre ce pack :
 4 Unité de mesure m (ft)
1 Chaudière à vapeur
2 Purgeur de vapeur
3 Prowirl 200 avec le pack d' a pplications Détection de vapeur humide
Sécurité accrue dans l' i ndustrie chimique
• Client : industrie chimique
• Application : distribution de vapeur saturée aux consommateurs pour le chauffage de
process
• Données du process :
• Diamètre nominal : DN 80 (3")
• Pression de process : 5 bar abs. (72,52 psi abs.)
• Température de process : 152 °C (305,6 °F)
• Gamme de débit : 800 ... 1 800 kg/h (29,39 ... 66,14 lb/min)
La chaudière et le consommateur sont reliés par une conduite de 70 mètres (230 ft). Le
consommateur a besoin de vapeur sèche saturée. Ceci est garanti par un purgeur de vapeur
situé 30 × DN en amont du point de mesure. Les purgeurs de vapeur ont un taux de
défaillance typique d' e nviron 10 % par an dans une installation industrielle.
Si le purgeur de vapeur tombe en panne, de grandes quantités de condensat passent dans
la conduite. La formation incontrôlée de condensat présente un risque élevé pour la
sécurité et le process. Le débitmètre Prowirl F 200 avec le pack d' a pplications Détection de
vapeur humide peut détecter cette condition dans une installation. Ainsi, un
avertissement peut être envoyé à temps au système de contrôle, les pannes des purgeurs
de vapeur peuvent être détectées à temps et les dommages peuvent être évités.
Dans cet exemple d' a pplication, la solution innovante et brevetée d' E ndress+Hauser
améliore la sécurité du système grâce au pack d' a pplications Détection de vapeur humide.
Endress+Hauser a vendu la solution suivante dans cette application :
• Prowirl F 200
• Variante de commande "Diamètre nominal", option 80 "DN80 3" "
• Variante de commande "Version capteur", Option 3 "Débit massique (mesure de
température intégrée)"
• Variante de commande "Pack d' a pplications", option ES "Détection de vapeur humide"
70 (230)
1
Exemple d' a pplication
30 × DN
2 3
A0024024
