11 Configuración de E/S e interruptor de fin de ciclo
Durante un ciclo de dispensado, un circuito de colector abierto se cierra y
permanence cerrado mientras la válvula está dispensando. Pins 3 y 4 pueden ser
señales de retroalimentación para sincronizarse con otros dispositivos. Se permite
que voltaje de una fuente externa pase através del circuito para operar una carga en
el rango de 5 a 24 VCD y un máximo de 250 mA.
Nota:
Durante el ciclo de dispensado, el pin 3 será aterrizado. Por favor asegúrese
que el dispositivo externo (su máquina que controla el controlador del
dispensador) tenga la misma tierra que el controlador TS350/355.

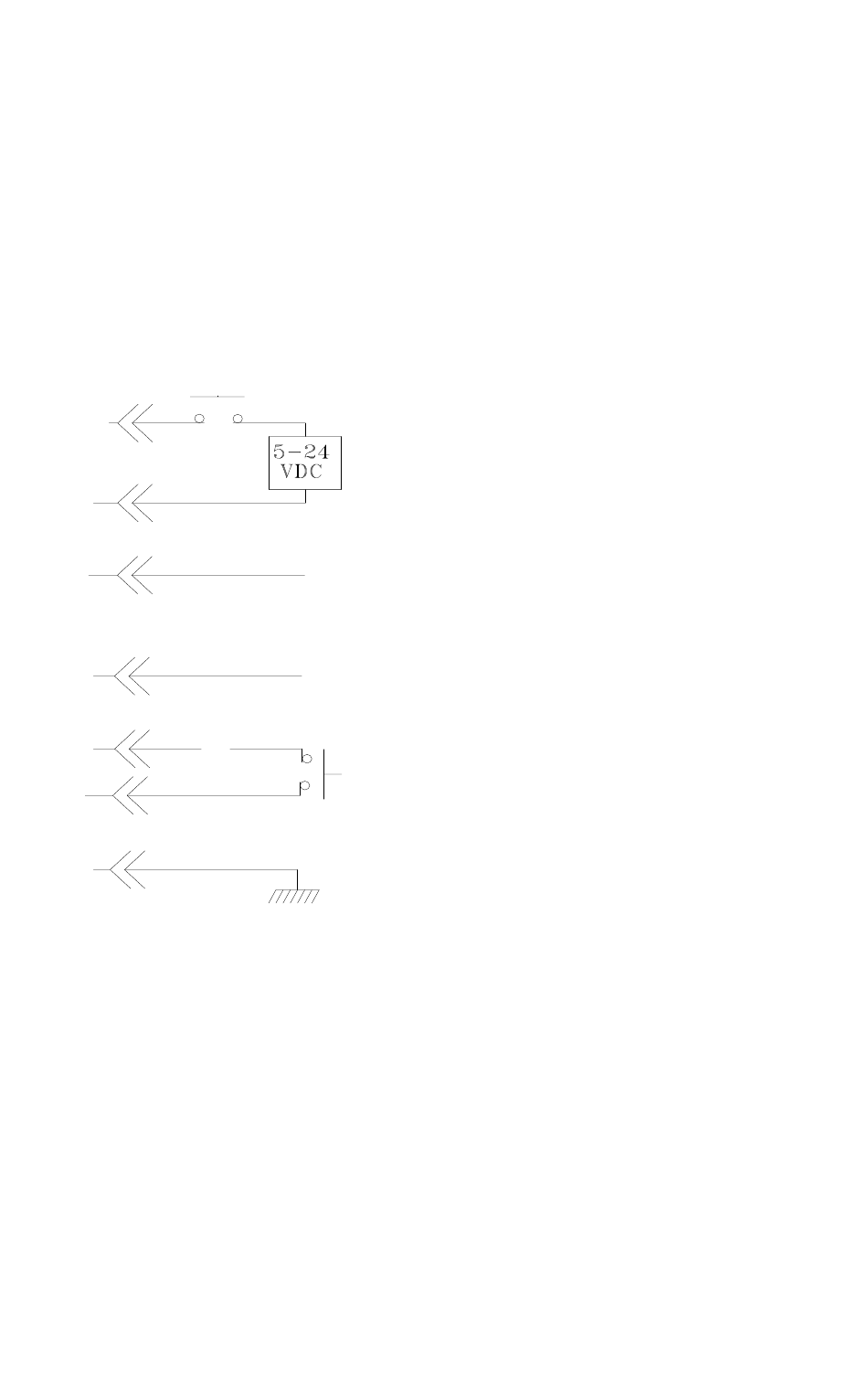

Pin 1 (+)
Pin 2 (-)
Pin 3
Pin 4
Pin 5
Pin 6
Pin 5
Pin 7, 8, and 9 =
sin conexión
Para iniciar el ciclo de dispensado con voltaje
Retroalimentación de Fin de Ciclo
Durante el ciclo de dispensado, el Pin 3 está aterrizado (-)
Al fin del ciclo de dispensado, el Pin 3 no está conectado (abierto)
Durante ciclo = Conexión a tierra
Fin de ciclo = Abierto
Para iniciar un ciclo de dispensado
cerrando un contacto
Tierra de chasís
11
7000-3940_F
