11 Configurazione I/O ed Interruttore di Fine Ciclo
Durante un ciclo di dispensazione, un circuito open collector (a collettore aperto) si
chiude e resta chiuso mentre la valvola sta dispensando. I Pin 3 e 4 possono essere
usati come segnali di feedback (ritorno) per la sincronizzazione con altri dispositivi.
Attraverso il circuito è ammesso il passaggio di corrente proveniente da una
sorgente esterna, per pilotare un carico da 5 a 24 VDC. Il consumo di corrente non
deve superare i 250 mA. Il carico può essere un relè, solenoide, contatore, LED, o
qualsiasi dispositivo che operi entro una gamma da 5 a 24 VDC, con una corrente
massima di 250 mA.
Nota:
Durante il ciclo di dispensazione, il pin 3 sarà messo a massa. Assicuratevi che il
dispositivo esterno (la vostra macchina che controlla il dispensatore /
controller) abbia la stessa terra del controller TS350/355.

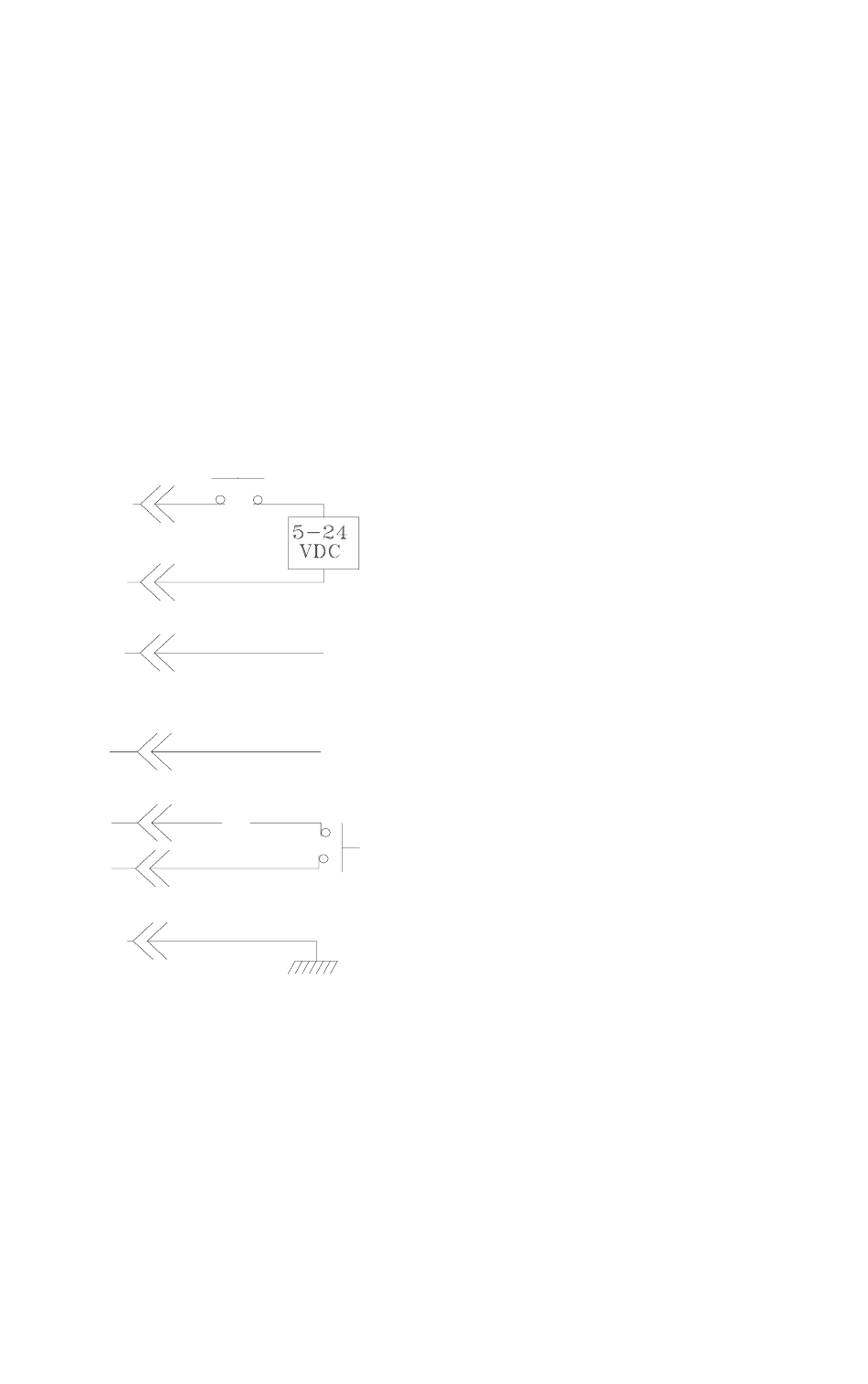

Pin 1 (+)
Pin 2 (-)
Pin 3
Pin 4
Pin 5
Pin 6
Pin 5
Pin 7, 8 e 9 =
Per iniziare un ciclo di dispensazione tramite tensione
Feedback di Fine Ciclo
Durante il ciclo di dispensazione, il Pin 3 è a massa (-)
Alla fine del ciclo di dispensazione, il Pin 3 è volante (aperto)
Operazione in corso = Massa
Fine operazione = Aperto
Per iniziare un ciclo di dispensazione tramite chiusura di
un contatto
Terra dello chassis
Nessuna connessione
