10 EINGESCHRÄNKTE GARANTIE
OK International übernimmt gegenüber dem Originalkäufer für dieses Produkt eine
Garantie für Material und Verarbeitung für die Dauer von einem (1) Jahr ab
Kaufdatum; ausgeschlossen hiervon sind jedoch normaler Verschleiß sowie Schäden
durch Missbrauch und fehlerhafte Installation. Defekte Produkte oder Baugruppen
und Komponenten werden während der Garantiezeit nach Ermessen von OK
International kostenlos repariert oder ersetzt. Bitte kontaktieren Sie das
nächstgelegene Büro oder einen Händler von OK International , um vor Versand des
Gerätes eine Rücksendegenehmigung zu erhalten. Auf unserer Webseite
www.techconsystems.com
nächsten Händler. OK International behält sich das Recht vor, technische
Produktänderungen ohne Vorankündigung vorzunehmen.

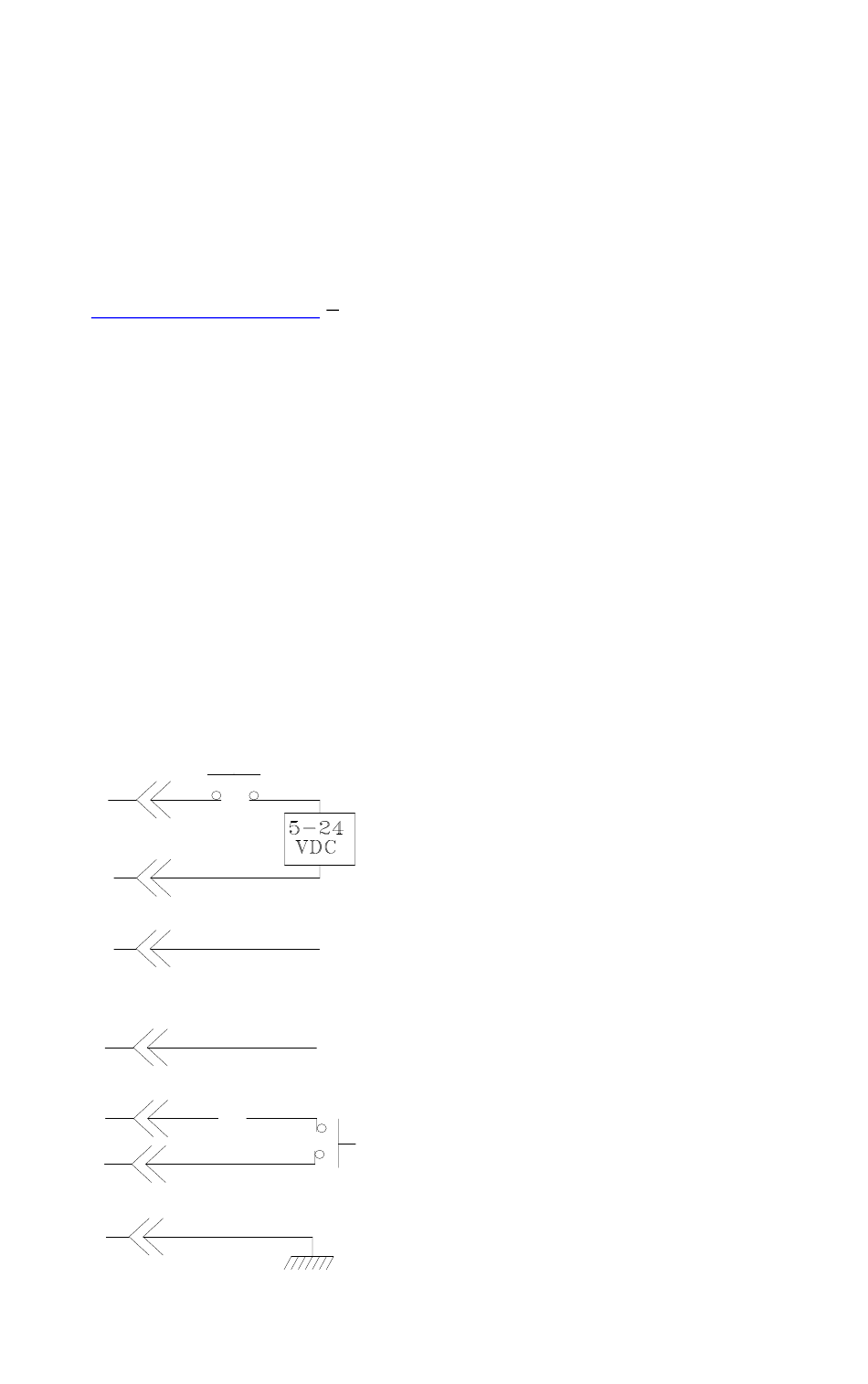

11 I/O Konfiguration und Schalter zum Beenden des Zyklus
Während eines Dosierzyklus schließt ein offener Kollektorkreis und bleibt, während
das Ventil dosiert, geschlossen. Pin 3 und Pin 4 können als Feedback zum
Synchronisieren anderer Geräten verwendet werden. Eine externe Stromquelle kann
durch den Kreis eine 5 bis 24 V Gleichstromlast steuern. Der Stromverbrauch darf
hierbei 250 mA nicht übersteigen. Die Last kann ein Relais, eine Spule, ein Zähler,
eine LED oder irgend ein Gerät sein, dass sich im Spannungsbereich von 5 bis 24
VDC mit bis zu 250 mA betreiben lässt.
Hinweis:
Während des Dosiervorgangs liegt Pin 3 auf Erdpotential. Stellen Sie sicher,
dass das externe Gerät (Ihr Gerät, dass den Dispenser/Kontoller steuert) das
gleiche Erdpotential hat wie der TS350/355 Kontroller.
Pin 1 (+)
Pin 2 (-)
Pin 3
Pin 4
Pin 5
Pin 6
Pin 5
Pin 7, 8, und 9 =
. finden Sie das nächste OK International Büro oder den
Initialisierung eines Dosierzyklus mit Spannung
Zyklusende Feedback
Während des Zyklus liegt Pin 3 auf Erde (-)
Am Zyklusende ist Pin 3 offen
Während Zyklus = GROUND
Ende des Zyklus = OPEN
Initialisierung eines Dosierzyklus durch
Kontaktschluss
Chassis-Erde
Keine verbindung
