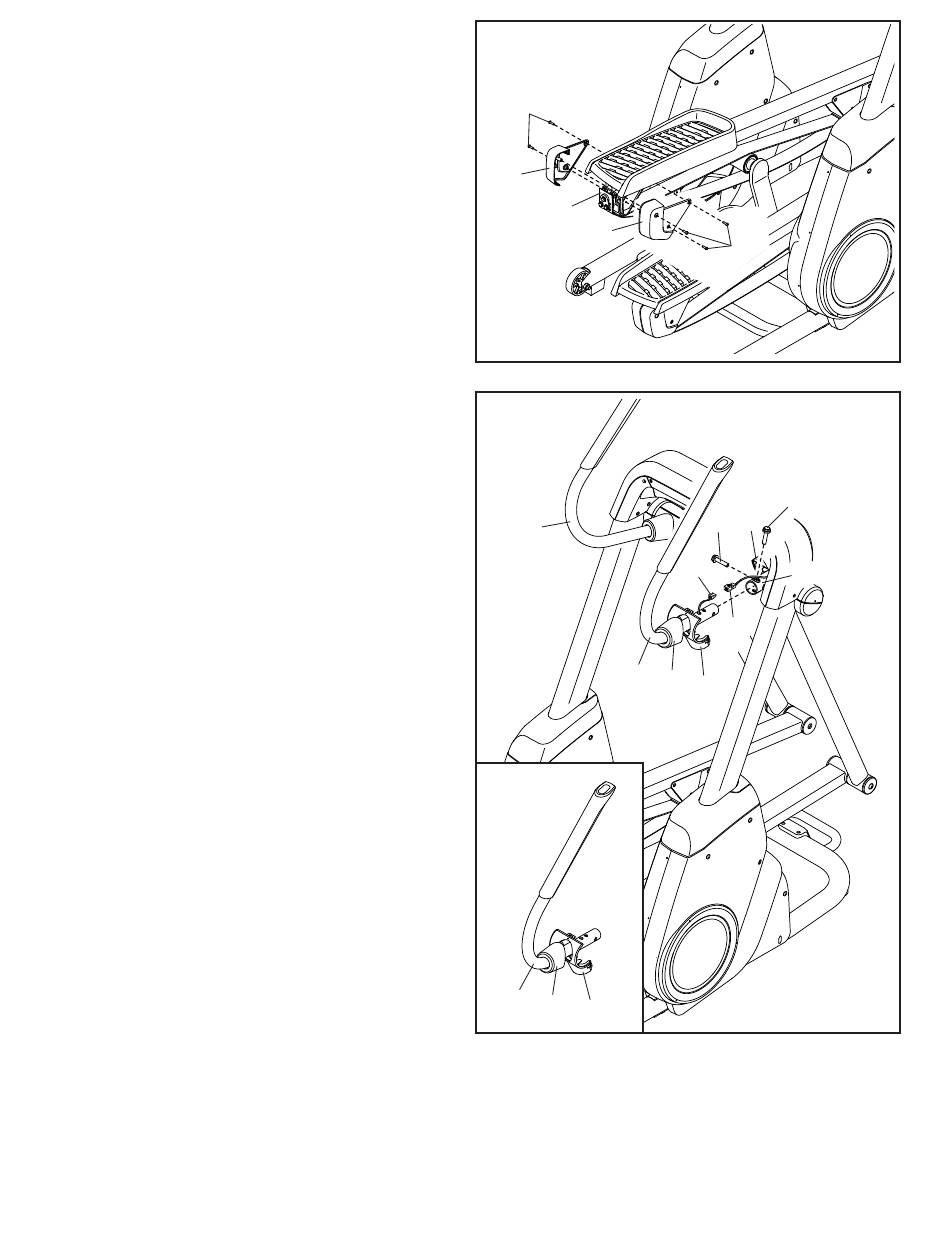

7. Repérez un Boîtier Arrière Gauche de la
Courroie (24) et un Boîtier Arrière Droit de la
Courroie (25). Fixez ces pièces au Bras de
la Pédale Gauche (14) à l'aide de cinq Vis
M4 x 16mm (141) ; vissez chacune des cinq
Vis de quelques tours avant de les serrer
complètement.
Répétez cette étape sur le côté droit du vélo
elliptique.
8. Référez-vous au schéma encadré. Repérez le
Guidon Droit (17), un Boîtier du Guidon (40) et
le Boîtier Arrière de la Jambe Droite (44). Faites
glisser le Boîtier du Guidon et le Boîtier Arrière
de la Jambe Droite sur le Guidon Droit.
Pendant qu'une autre personne tient le Guidon
Droit (17) dans la position indiquée, branchez
le Fil de la Commande Droite (50) au Fil de
Rallonge de la Commande (57). IMPORTANT :
les connecteurs devraient glisser facilement
les uns dans les autres et s'enclencher en
place avec un bruit sec. Vous devez brancher
les fils correctement pour que votre vélo
elliptique fonctionne comme il faut.
Évitez de pincer les fils. Insérez le Guidon
Droit (17) dans la Jambe de Pivot Droite
(13), puis fixez-le à l'aide de deux Boulons
M10 x 42mm (119) ; serrez fermement les
Boulons.
Ensuite, appuyez sur le Boîtier Arrière de la
Jambe Droite (44) sur le Boîtier Avant de la
Jambe Droite (45) et insérez les connecteurs
des Fils (50, 57) dans les Boîtiers. Puis, faites
glisser le Boîtier du Guidon (40) pour le mettre
en place.
Répétez cette étape pour fixer le Guidon
Gauche (16).
7
141
24
14
25
8
16
17
17
40
44
10
141
Évitez de
pincer les
fils.
119
45
119
50
13
57
40
44
