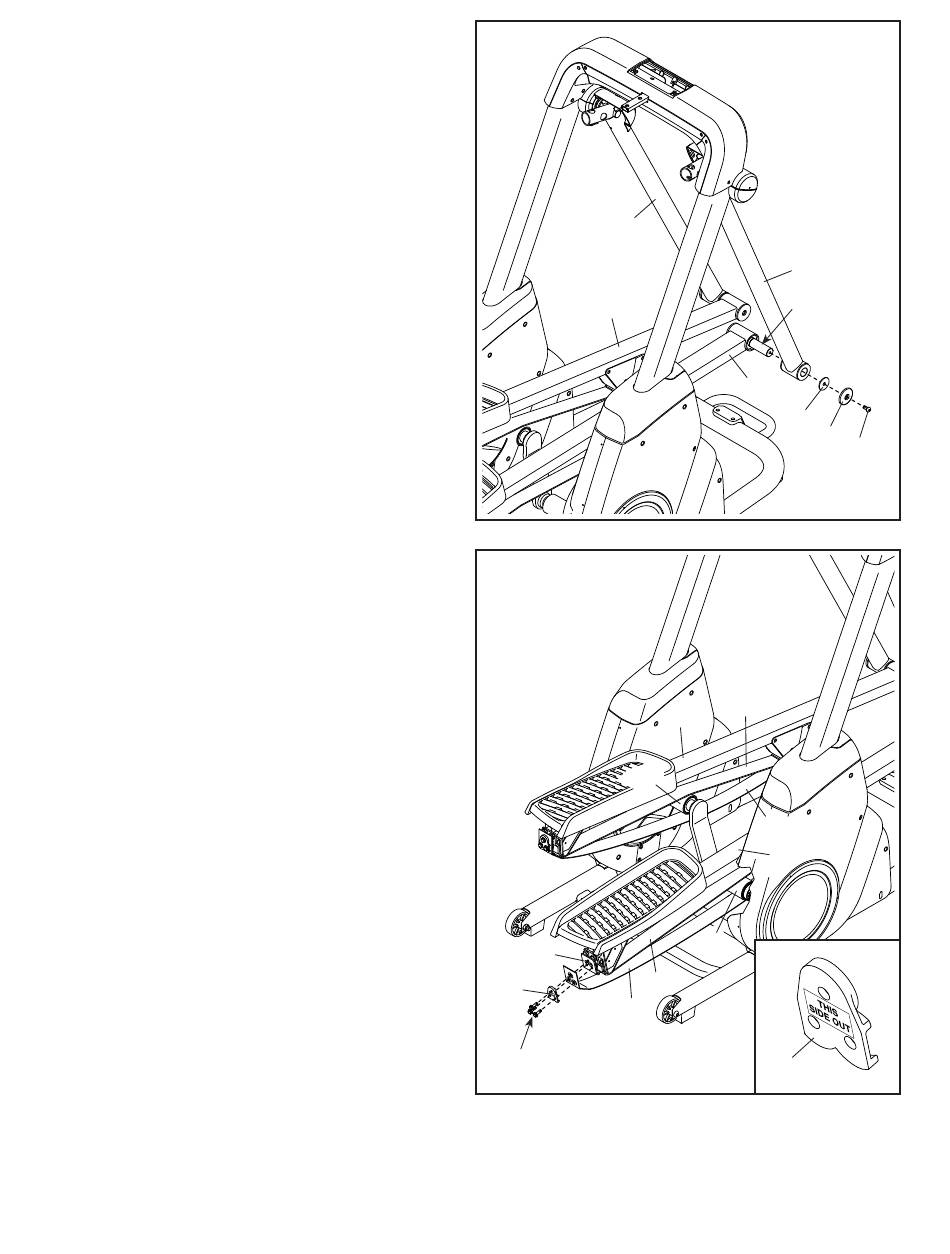

5. Repérez le Bras de la Pédale Droite (15). À
l'aide d'un sac en plastique pour ne pas salir vos
doigts, appliquez une quantité généreuse de
graisse fournie sur l'essieu du Bras de la Pédale
Droite.
Ensuite, insérez l'essieu du Bras de la Pédale
Droite (15) dans la Jambe de Pivot Droite (13)
dans la direction indiquée sur le schéma.
Fixez le Bras de la Pédale Droite (15) à l'aide
d'une Vis à Épaulement M8 x 14mm (122), un
Embout de l'Essieu (30) et une Rondelle de
l'Essieu (31).
Fixez le Bras de la Pédale Gauche (14) sur
la Jambe de Pivot Gauche (12) de la même
manière.
6. Repérez la Sangle (21) du Bras de la Pédale
Droite (15). Faites passer la Sangle sous le
Rouleau (89) ; assurez-vous que la Sangle ne
s'est pas enroulée sur elle-même.
Assurez-vous que la Courroie de Glisse (19)
du Bras de la Pédale Droite (15) repose sur le
dessus du Rouleau (89), et que la Sangle (21)
passe sous le Rouleau.
Remarque : il sera peut-être utile de deman-
der à une autre personne d'appuyer sur le
Bras de la Pédale Droite (15) pendant que
vous effectuez l'opération suivante.
Orientez une Attache de la Sangle (23)
comme indiqué sur le schéma encadré. Fixez
la Sangle (21) sur la Plaque de la Sangle (22)
qui se trouve sur le Bras de la Pédale Droite (15)
à l'aide de trois Vis M6 x 20mm (118) et de l'At-
tache de la Sangle ; vissez chacune des trois
Vis de quelques tours avant de les serrer
complètement.
Répétez cette étape avec le Bras de la Pédale
Gauche (14).
5
12
14
6
89
22
19
23
21
118
9
13
Graisse
15
31
30
122
19
14
21
15
89
23
