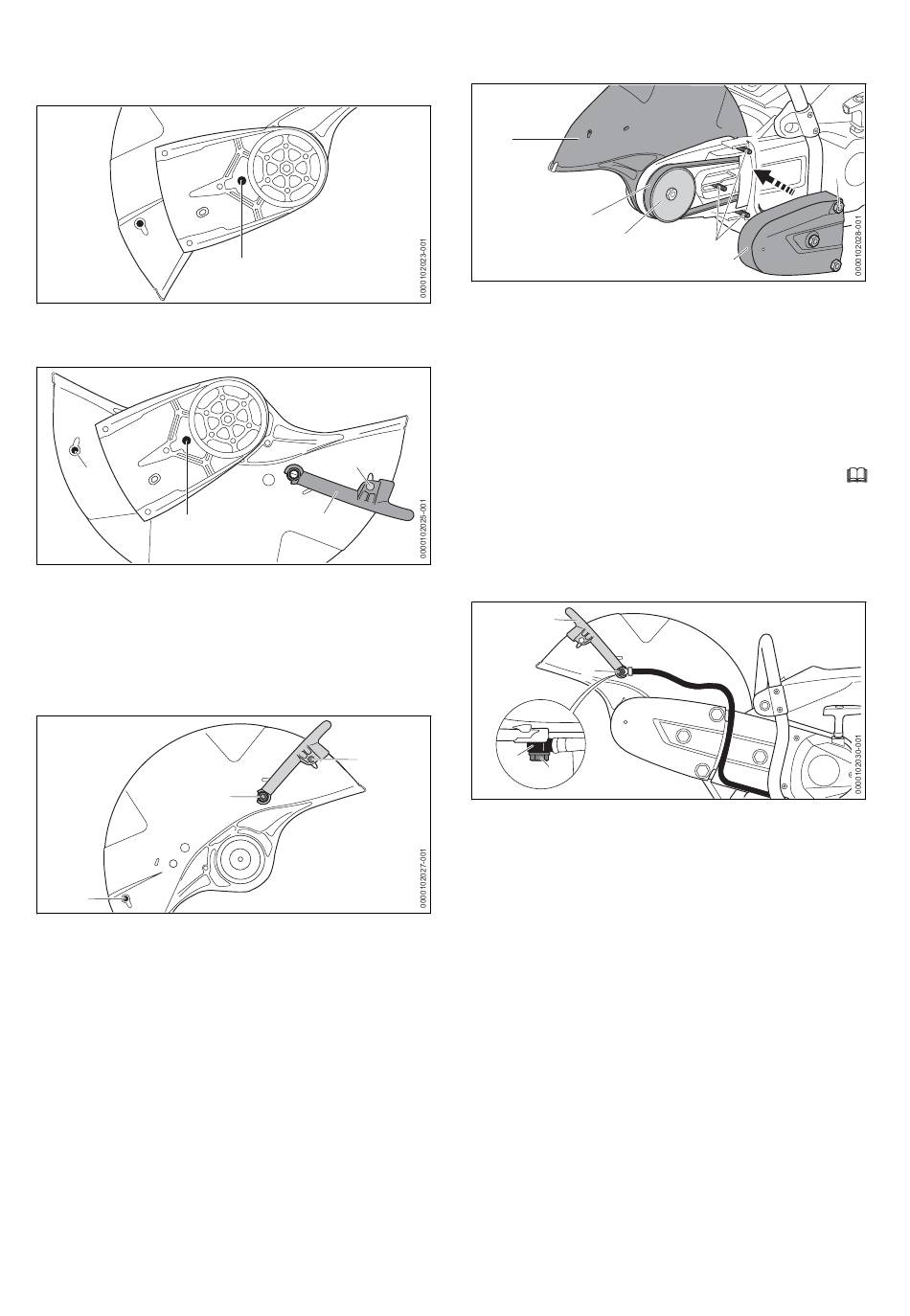

7 Conversione della troncatrice
Preparazione del supporto con riparo per il mon‐
taggio esterno
► Svitare ed estrarre il perno di arresto (1).
► Svitare ed estrarre il tappo di chiusura (2).
2
1
► Ruotare il riparo.
► Avvitare e stringere il perno di arresto (1).
► Inserire il tappo di chiusura (2).
► Spingere la leva di registro (3) nella posi‐
zione A.
► Avvitare e stringere la vite (4).
2
► Ruotare il "supporto con riparo".
► Spingere la vite cava (5) nella guida del riparo
e tenerla ferma.
► Avvitare la vite (5).
► Avvitare e stringere le viti con guarnizione (4)
su entrambi i lati della leva di registro.
► Inserire il tappo di chiusura (2).
► Stringere la vite (5).
0458-042-7501-A
1
4
3
A
4
5
Montaggio esterno del supporto con riparo
1
5
6
► Collocare il "supporto con riparo" (1) sul lato
esterno.
► Disporre la cinghia trapezoidale (5) sopra la
puleggia (6).
► Controllare se la trasmissione della cinghia è
scorrevole.
La cinghia trapezoidale è calzata corretta‐
mente.
► Mettere in tensione la cinghia trapezoidale.
6.1
► Posizionare il riparo cinghia (2).
► Avvitare e stringere i dadi (4) sui perni (3).
Montaggio dell'attacco per acqua
4
3
2
1
► Spingere la vite cava (1) attraverso il mani‐
cotto (2) sull'attacco per acqua.
► Inserire il dado (1) nella guida sul lato interno
del riparo e mantenerlo in posizione.
► Appoggiare il manicotto con la vite cava (1)
sulla leva di registro (3).
► Avvitare e stringere la vite cava (1).
italiano
4
3
2
73
