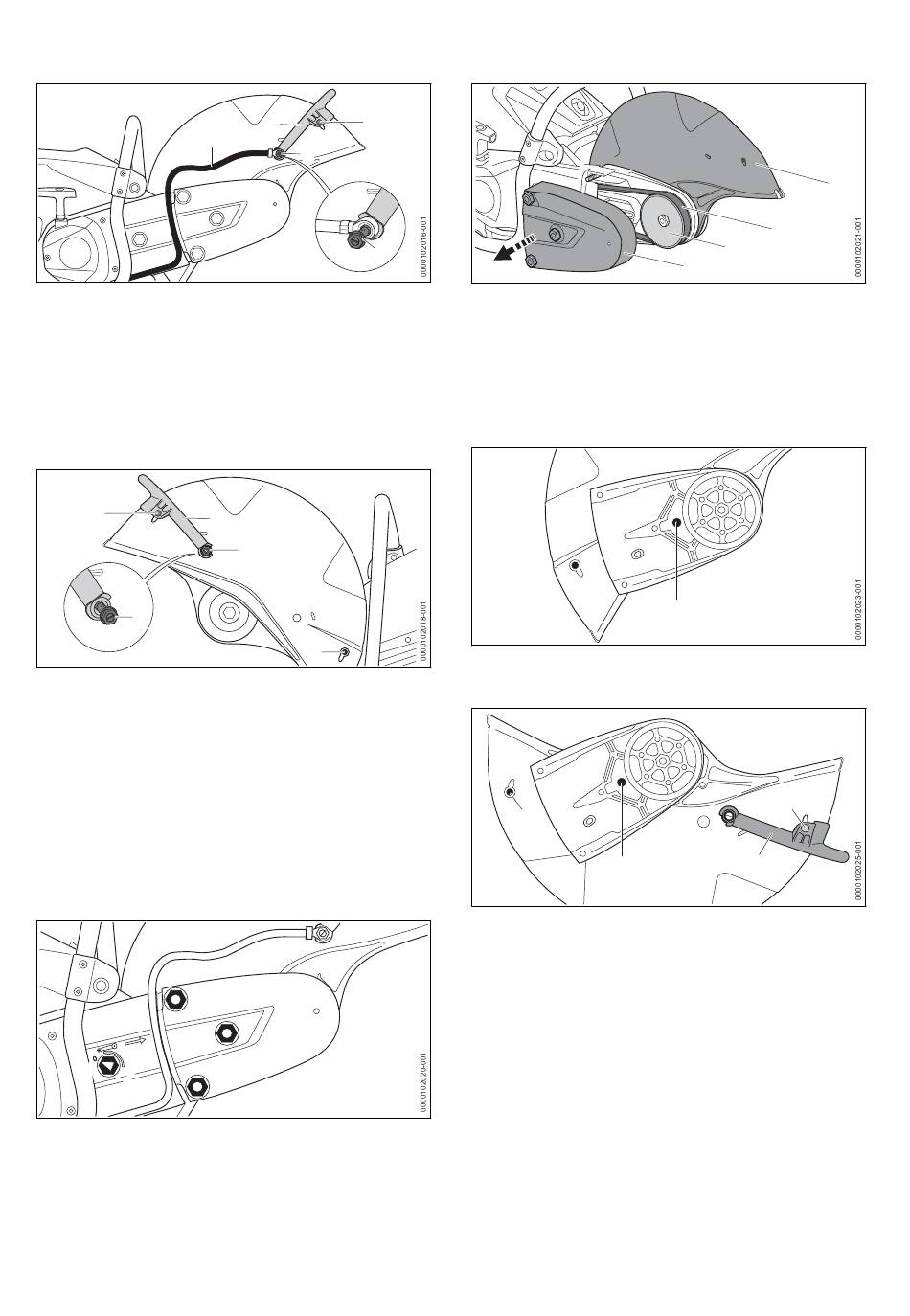

Démontage de la prise d'eau
3
► Dévisser la vis creuse (1).
► Sur la face intérieure du capot protecteur,
enlever les écrous de la pièce de guidage.
► Enlever le tuyau flexible d'amenée d'eau (2)
du levier de réglage (3), avec l'embout.
► Dévisser la vis (4).
Démontage du levier de réglage
3
1
► Dévisser la vis creuse (1) et l'enlever avec le
joint.
► Sur la face intérieure du capot protecteur,
enlever l'écrou (1) de la pièce de guidage.
► Dévisser les vis des deux côtés (2) et les enle‐
ver avec les joints.
► Faire pivoter le levier de réglage (3) vers le
haut et l'enlever.
► Enlever le bouchon (4).
Relâchement de la tension de la courroie poly-V
1
1
2
► Desserrer les écrous (1).
► Tourner l'écrou de tension (2) dans le sens
inverse des aiguilles d'une montre jusqu'à ce
que la flèche marquée sur l'écrou de tension
soit orientée sur « 0 ».
44
5
4
2
1
4
2
5
1
7 Transformation de la découpeuse à disque
Démontage du protecteur de courroie
► Enlever le protecteur de courroie (1).
► Enlever la courroie poly-V (3) de la poulie
avant (2).
► Enlever le capot protecteur (4).
Préparation du palier avec capot protecteur pour
le montage du côté extérieur
► Dévisser le boulon de butée (1).
► Dévisser le bouchon (2).
2
1
► Retourner le capot protecteur.
► Visser et serrer fermement le boulon de
butée (1).
► Monter le bouchon (2).
► Pousser le levier de réglage (3) dans la posi‐
tion A.
► Visser et serrer fermement la vis (4).
4
3
2
1
1
4
3
A
