français
► Effectuer la maintenance ou la réparation
de la découpeuse à disque comme décrit
dans la présente Notice d'emploi.
5
Préparatifs avant l'utilisa‐
tion de la découpeuse à
disque
5.1
Préparatifs avant l'utilisation de
la découpeuse à disque
Avant chaque utilisation, effectuer impérative‐
ment les opérations suivantes :
► S'assurer que les composants suivants sont
dans l'état impeccable requis pour la sécurité :
– Découpeuse à disque,
– Disque à découper,
► Nettoyer la découpeuse à disque,
► Ajuster le capot protecteur,
► S'assurer que le capot protecteur est monté
comme il faut pour la tâche prévue et le trans‐
poser si nécessaire.
► Monter le disque à découper,
► Faire le plein de carburant de la découpeuse à
disque,
9.2.
► Contrôler les éléments de commande,
11.1.
► Brancher le tuyau flexible d'eau,
► Si ces opérations ne peuvent pas être exécu‐
tées : ne pas utiliser la découpeuse à disque,
mais consulter un revendeur spécialisé STIHL.
6
Assemblage de la décou‐
peuse à disque

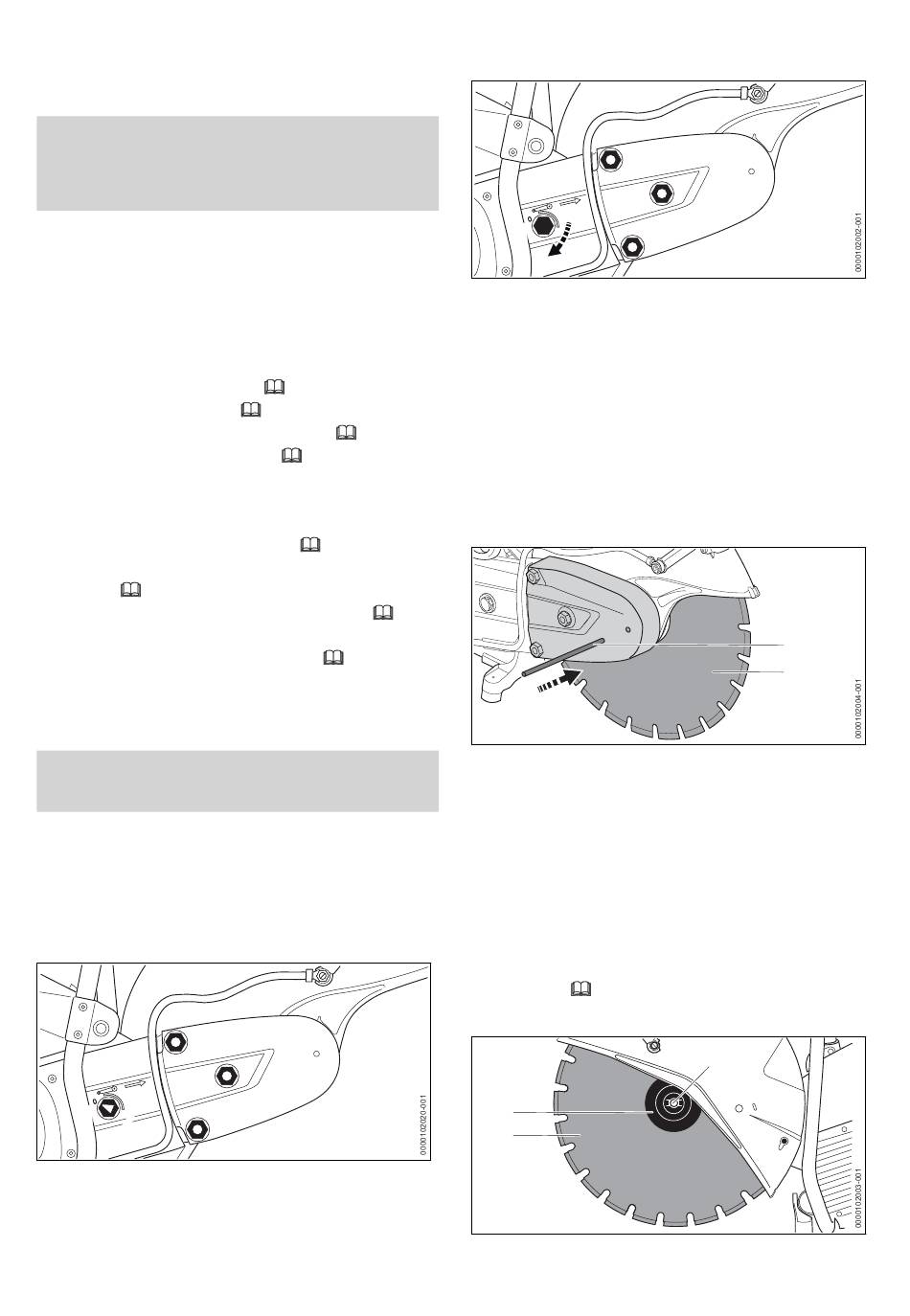

6.1
Tension de la courroie poly-V
Cette découpeuse à disque est équipée d'un ten‐
deur de courroie poly-V automatique agissant
avec la force d'un ressort.
► Arrêter le moteur.
1
1
2
► Desserrer les écrous (1).
► Tourner l'écrou de tension (2) dans le sens
inverse des aiguilles d'une montre jusqu'à ce
que la flèche marquée sur l'écrou de tension
soit orientée sur 0.
40
4.6.1.
4.6.2.
16.1.
8.1.
6.3.
12.8.
1
5 Préparatifs avant l'utilisation de la découpeuse à disque
L'écrou de tension (2) est desserré.
2
► Tourner l'écrou de tension (2) de 1/8 de tour
dans le sens des aiguilles d'une montre, jus‐
qu'à ce qu'une légère résistance devienne
perceptible.
La courroie poly-V est tendue.
► Serrer fermement les écrous (1).
6.2
Blocage de l'arbre
Avant le montage et le démontage du disque à
découper, il faut bloquer l'arbre.
► Arrêter le moteur.
► Introduire le mandrin de calage (1) à travers le
trou du protecteur de la courroie.
► Faire tourner le disque à découper (2) jusqu'à
ce que le mandrin de calage se prenne dans
l'un des trous.
L'arbre est bloqué.
6.3
Montage du disque à découper
Les disques à découper dont le montage est
autorisé sont indiqués dans les Caractéristiques
techniques,
► Arrêter le moteur.
1
3
► Monter le disque à découper (3).
1
1
1
21.
2
0458-042-7501-A
1
2
