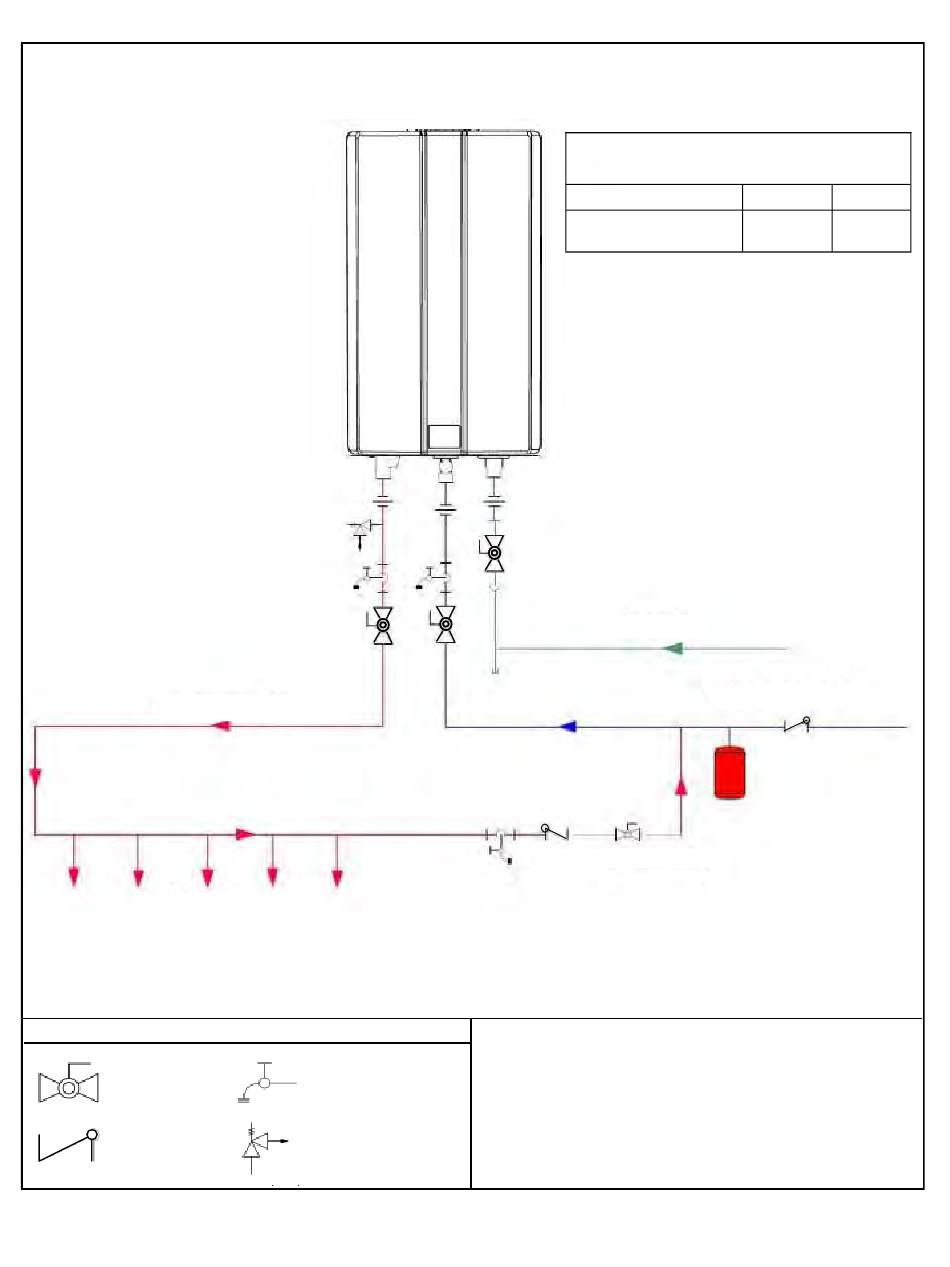

Schéma de tuyauterie pour installa on à conduite de retour dédiée
Schéma de plomberie en mode dédié
Conduite de distribu on d'eau chaude
Appareils consommant de l'eau chaude
Le tuyau de drainage de condensats (sur toute sa longueur) doit être au moins du même diamètre que la conduite de
drainage (1/2 pouce, NPT). Référez-vous à la sec on sur les condensats pour les instruc ons de venti ati n dans ce manuel.
Vanne à boisseau
3/4"
Clapet an -retour
d'écoulement
LÉGENDES
Vanne de drainage
Soupape de décharge
Ceci n'est pas un dessin technique. Son seul but est de guider, et non de rem-
placer des dessins techniques professionnels de projet. Ce schéma n'a pas voca-
ti n à décrire un système complet. Il est de la responsabilité du sous-traitant ou
de l'ingénieur en charge de déterminer les composants nécessaires pour le
système spéci que à installer. Le schéma ne sous-entend pas une conformité
avec les exigences des normes locales de constructi n. Il est de la responsabilité
du sous-traitant ou de l'ingénieur en charge de s'assurer que l'installa on est en
conformité avec toutes les normes locales de constructi n. Consultez les autori-
tés locales de constructi n avant l'installa on.
Manuel de Série KBP
Longueur maximale de tuyau* (conduite de fourni-
ture d'eau chaude et conduite de retour)
Diamètre de tuyau
Total
(* Prenez longueurs de coude équivalentes en
considérati n lors du calcul de la longueur du
tuyau.)
Arrivée du gaz
Alimenta on en eau froide
Réservoir à expansion thermique
Conduite de retour dédiée
3/4"
1/2"
400 pieds
100 pieds
(122 m)
(30,5 m)
123
