FR
VISSAGE PICOTS
MODÈLE CONCERNÉ : TRAIL ROC

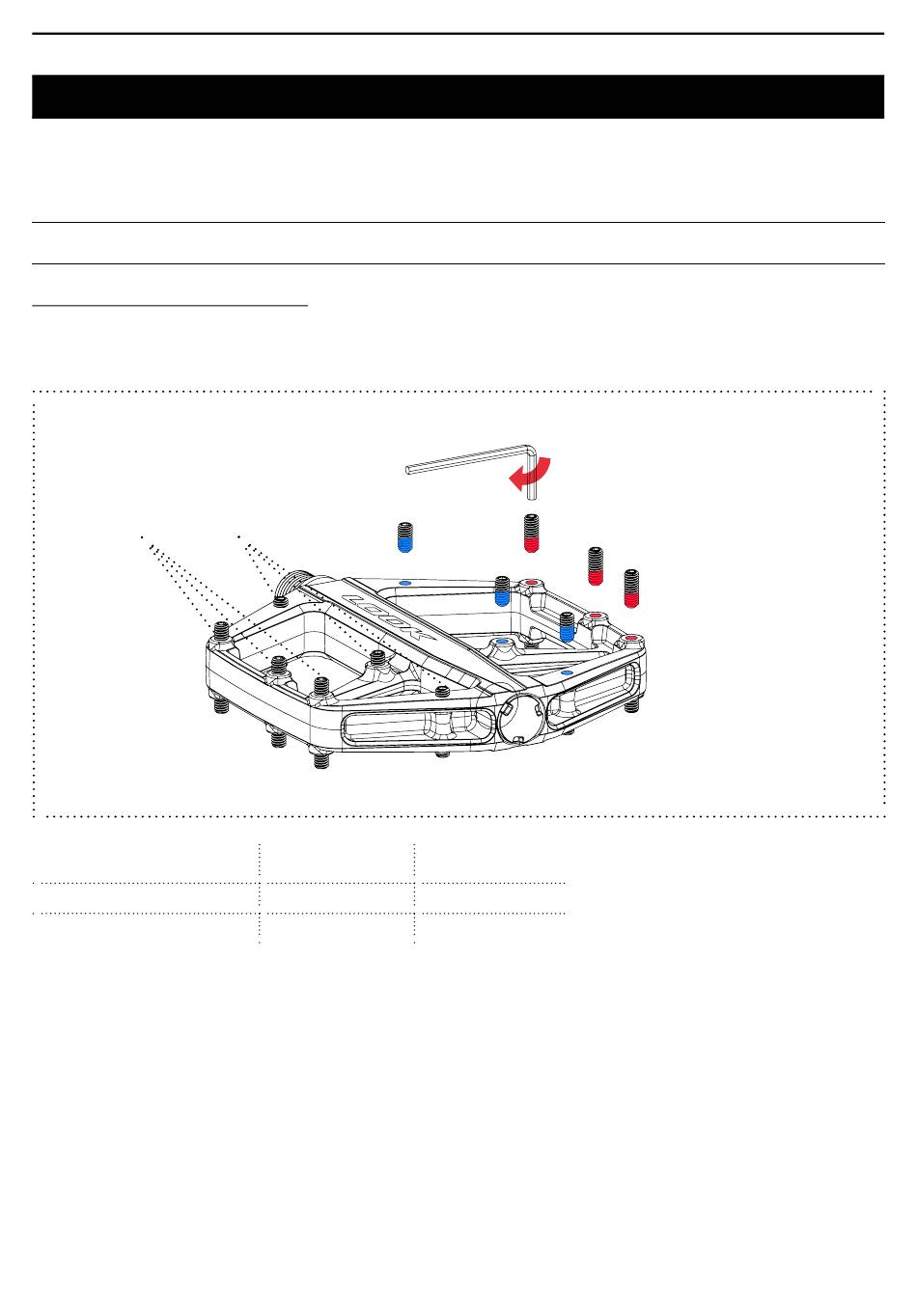

Afin de respecter la courbure du pied, les TRAIL ROC sont équipées de picots de différentes longueurs.
Voir ci-dessous :
2 Nm
10 mm 8 mm
Longueur de picots Position Frein filet
8 mm centre bleu
10 mm extrémité rouge
Si vous êtes amenés à démontés vos picots, utiliser une clé Allen de 2 mm et respecter un couple de
serrage de 2 Nm maximum. Avant le serrage/desserrage, veillez à ce que les empreintes soient propres.
7
