PRODOTTO INTERESSATO : GEO CITY GRIP VISION / GEO CITY GRIP / TRAIL GRIP
Prima di installare i pedali, assicurarsi che le filettature delle viti sulle pedivelle siano BSA standard
(9/16x20). Pulire e ingrassare le filettature delle pedivelle prima di inserire il pedale. Individuare il pedale
sinistro, contrassegnato con un cerchio sull'asse (vedi schema A). Il pedale si avvita in senso antiorario.
Con una chiave a brugola da 8 mm, serrare con una forza di torsione di 25Nm (vedi schema B).

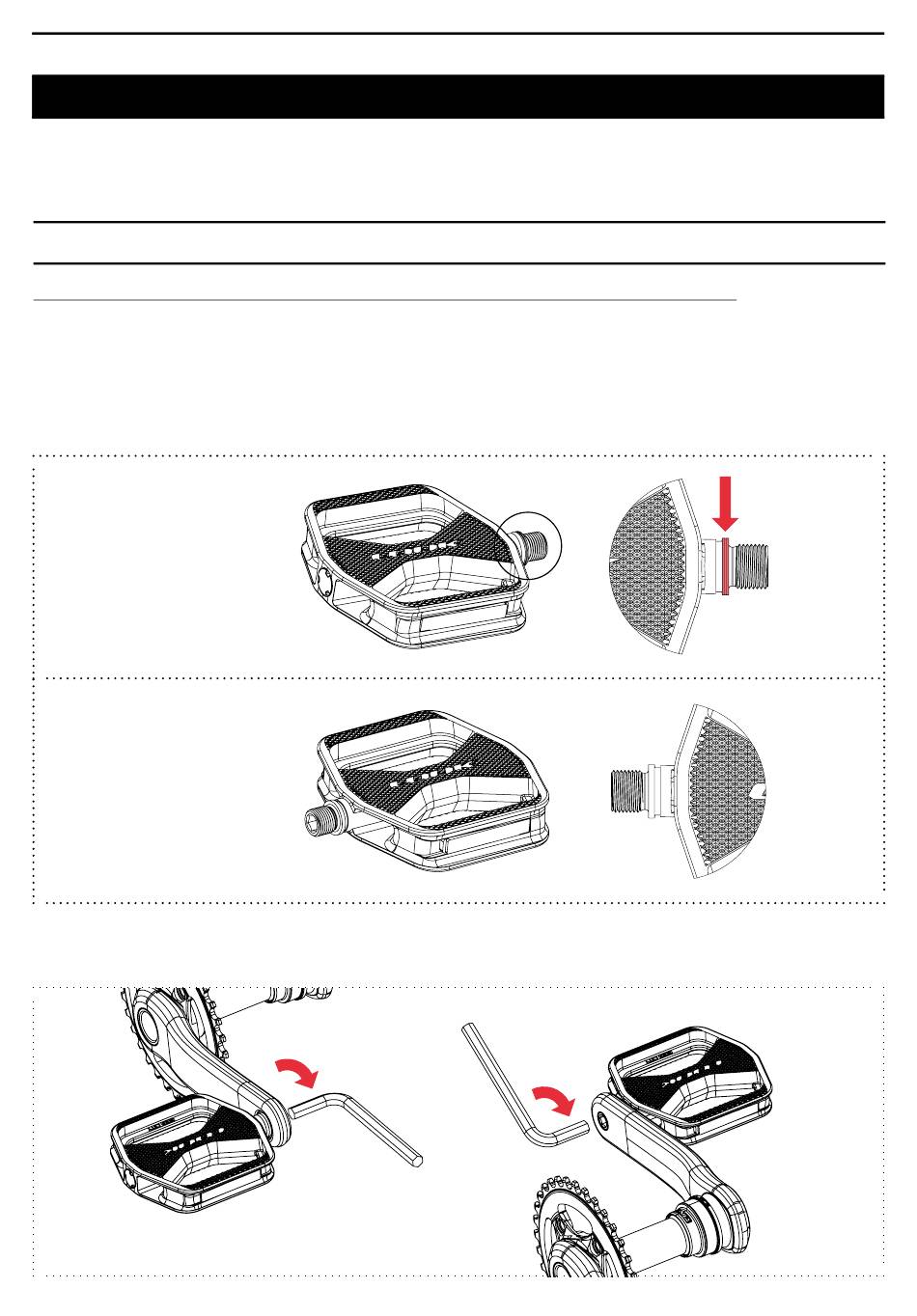

A / INDIVIDURARE IL PEDALE SINISTRO E IL PEDALE DESTRO
PEDALE SINISTRO
B
PEDALE DESTRO
B/ SERRAGE DE LA PEDALE SUR MANIVELLE
B / AVVITARE IL PEDALE SINISTRO SULLA PEDIVELLA
B/ SERRAGE DE LA PEDALE SUR MANIVELLE
All manuals and user guides at all-guides.com
INSTALLARE I PEDALI SULLE PEDIVELLE
B
A
B
A
A
25 Nm
IT
B
DÉTAIL
B
ECHELLE 2 : 1
25 Nm
22
A
DÉTAIL
B
ECHELLE 2 : 1
DÉTAIL
B
ECHELLE 2 : 1
DÉTAIL
ECHELLE 2 : 1
DÉTAIL
A
ECHELLE 2 : 1
DÉT
A
ECHEL
