S+S Regeltechnik THERMASGARD ALTM 2-Modbus -T3 Notice D'instruction page 16

r
®
THERMASGARD

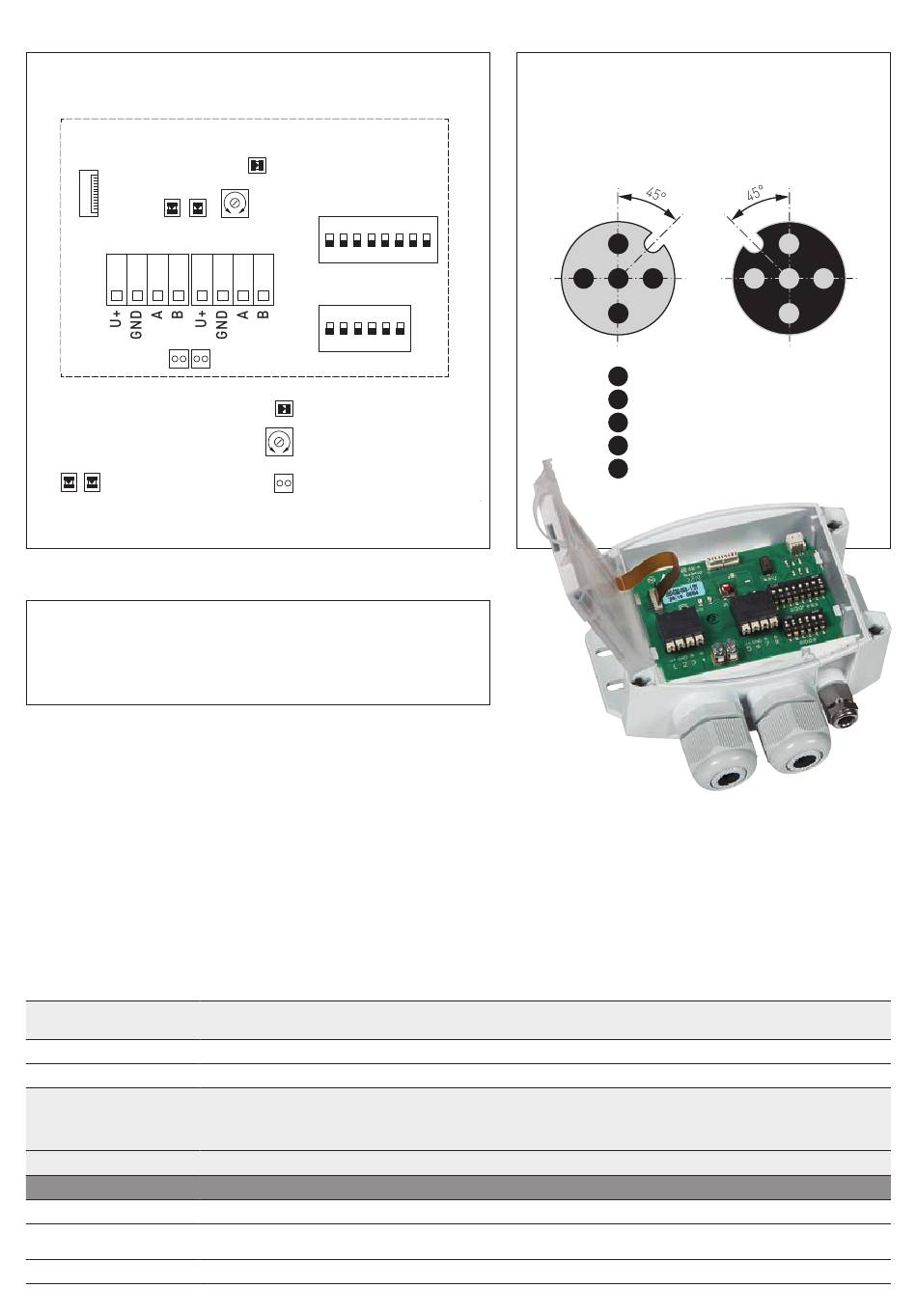

Схема подключения
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Ручная установка смещения
Датчики настроены и откалиброваны на заводе.
Для дополнительной калибровки измеренного значения
имеется потенциометр смещения (A).
Диапазон настройки составляет прим. ± 10 °C
Тип ⁄ WG01
A LT M 2 - M o d b u s -T 3
A LT M 2 - M o d b u s -T 3 LCD
Дополнительная плата:
Примечание:
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus
LA -Modbus
WLP-1
ALTM 2-Modbus-T3
THERMASGARD
ON
A offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
Диапазон измерения Выход
Температура
–50...+150 °C Modbus
–50...+150 °C Modbus
Степень защиты IP 68 (гильза датчика в литой водонепроницаемой оболочке)
погонный метр двухпроводного соединительного кабеля (силикон / PTFE / стеклонить)
Присоединение кабеля с разъемом M12 согласно DIN EN 61076-2-101
Система единиц SI (default) или английская система мер (можно переключать посредством шины Modbus)
Коммуникационный адаптер (USB/RS485) для подключения к системе
Оконечное устройство (с согласующим резистором)
как активная оконечная нагрузка шины
Теплопроводящая паста, без силикона
® Разводка контактов
xx - Modbus - T3
(M12)
DIP A
Конструктивное
исполнение
вынесенный чувств. элемент
вынесенный чувств. элемент
16
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Дисплей Арт. №
1101- 62B 6-0210- 000
■ 1101- 62B6- 4210- 000
1906-1200 -0000- 100
190 6-1300- 0000- 100
7100- 0060- 1000- 000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
по запросу
по запросу
