Instructions de montage et d'installation
4
Installation de la carte option DFE32B dans le MOVITRAC® B
4.2.2

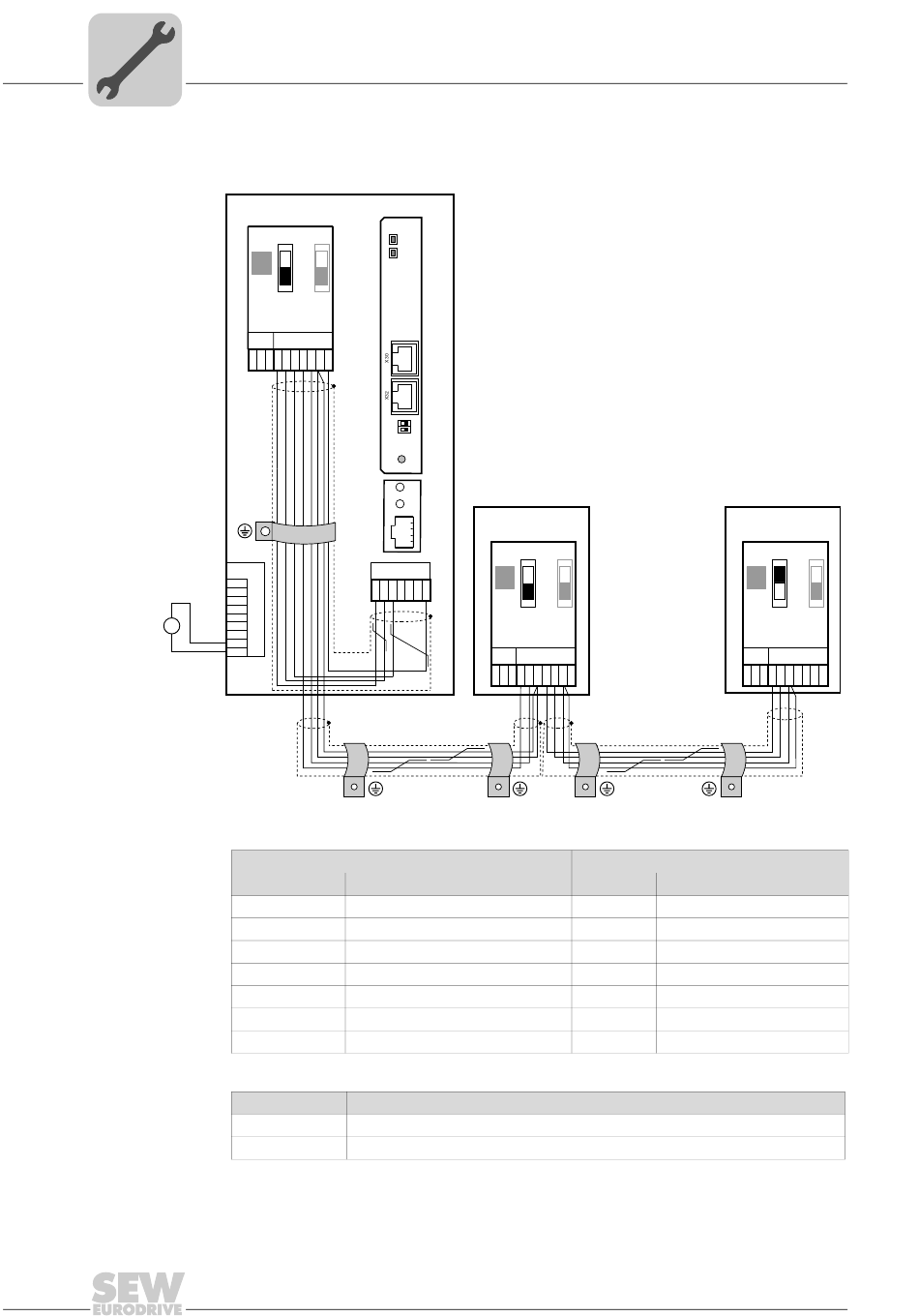

Raccordement du bus système (SBus 1) entre plusieurs convertisseurs MOVITRAC
+
DC 24 V
=
-
24V IO
GND
16
®
MOVITRAC
B
DFE 32B
S1
S2
RUN
BUS
FAULT
ON
OFF
X44
FSC11B
X46
X45
H L ⊥
1 2 3 4 5 6
7
Def IP
AS
0
1
PROFINET IO
H1
H2
X24
X12
X26
1
2
1 2 3 4 5 6 7
3
4
5
6
7
8
9
®
MOVITRAC
B
X46
Programmation des bornes
X46:1
SC11 (bus système entrant High)
X46:2
SC12 (bus système entrant Low)
X46:3
GND (référence bus système)
X46:4
SC21 (bus système sortant High)
X46:5
SC22 (bus système sortant Low)
X46:6
GND (référence bus système)
X46:7
DC 24 V
X12
Programmation des bornes
X12:8
Entrée DC+24 V
X12:9
GND Potentiel de référence entrées binaires
®
MOVITRAC
B
S1
S2
ON
OFF
X44
FSC11B
X45
X46
H L ⊥
1 2 3 4 5 6
7
DFE32B via le boîtier-passerelle UOH11B
X26
X26:1
X26:2
X26:3
X26:7
Manuel Interface bus de terrain DFE32B pour PROFINET IO
®
B
®
MOVITRAC
B
S1
S2
ON
OFF
X44
FSC11B
X45
X46
H L ⊥
1 2 3 4 5 6
7
61635AXX
Programmation des bornes
SC11 SBus +, CAN High
SC12 SBus -, CAN Low
GND, CAN GND
DC 24 V
