Activer la tolérance (norme ISO 2768)

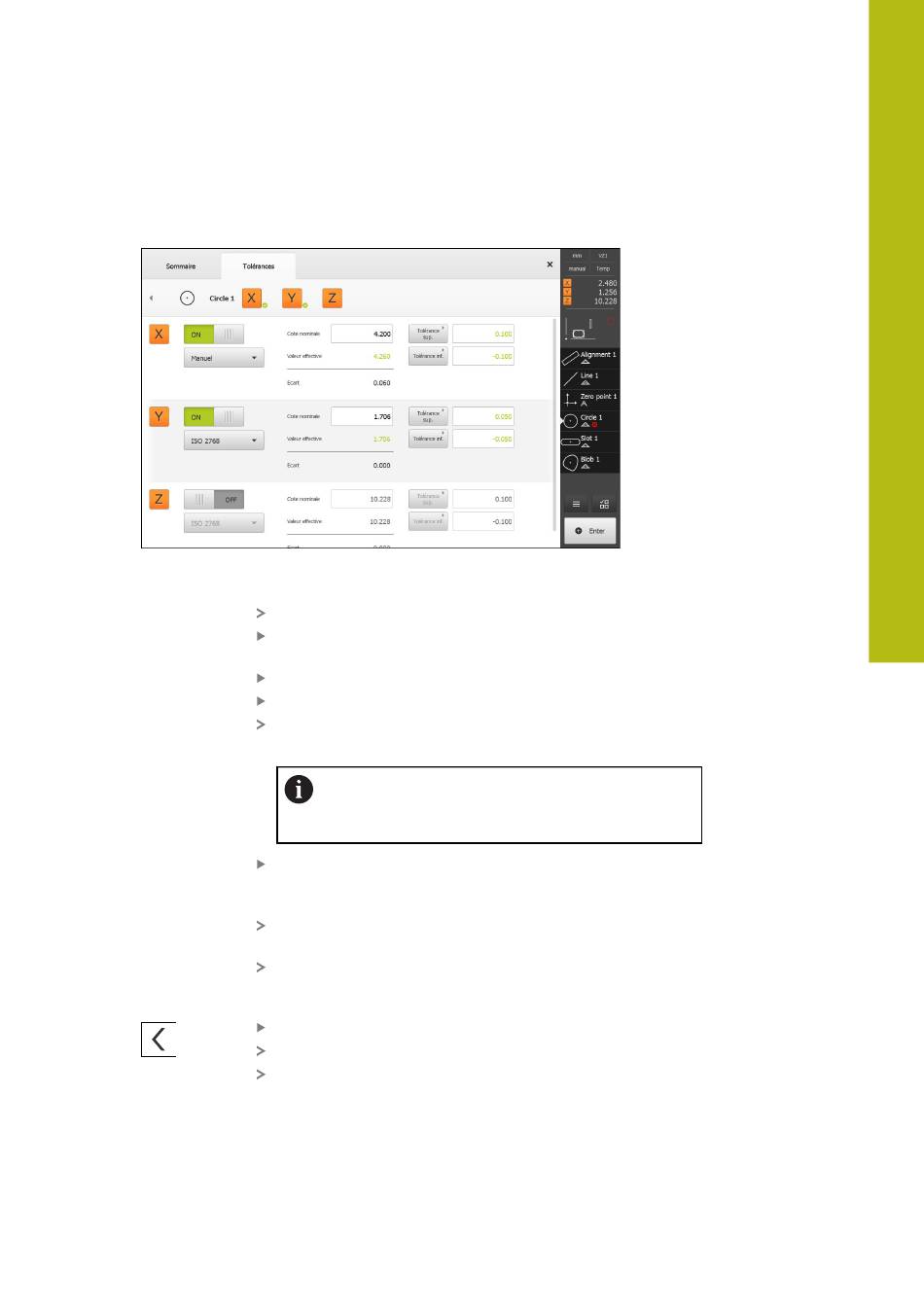

Ilustration 103 : Vue d'ensemble des Tolérances de cotes avec la tolérance ISO 2768
activée pour X
HEIDENHAIN | QUADRA-CHEK 3000 | Manuel d'utilisation | 02/2020
Les cotes réelle et nominale s'affichent.
Pour pouvoir renseigner la cote nominale, appuyer dans le
champ de saisie Cote nominale
Saisir la valeur souhaitée
Valider la saisie avec RET
La tolérance inférieure et la tolérance supérieure, ou la
tolérance maximale et la tolérance minimale s'affichent.
Les limites de tolérance sont automatiquement
enregistrées à l'aide de la cote nominale et de la
tolérance générale sélectionnée.
Pour commuter entre le champ de saisie Tolérance sup.
et Cote maximum, appuyer sur Tolérance sup. ou Cote
maximum
Lorsque la cote réelle se trouve dans la limite de tolérance, la
cote réelle et les valeurs de tolérance apparaissent en vert.
Lorsque la cote réelle se trouve en dehors de la tolérance,
la cote réelle et les valeurs de tolérance dépassées
apparaissent en rouge.
Appuyer sur Retour
L'onglet Tolérances s'affiche.
Le résultat du contrôle de tolérance s'affiche dans l'onglet
Tolérances et dans la liste des éléments après la fermeture
du dialogue.
