Evaluation de la mesure | Evaluation de la mesure
Le centre du cercle inscrit ne coïncide pas avec le centre du cercle
circonscrit.
Récapitulatif
La vue d'ensemble suivante indique les algorithmes de compensation possibles
pour les éléments.
Géométrie
Point zéro
Orientation
Plan de référence
Point
Droite
Cercle
Arc de cercle
Ellipse
Rainure
Rectangle
Ecart
Angle
Barycentre
Plan
Bille
Cône
Cylindre
HEIDENHAIN | QUADRA-CHEK 3000 | Manuel d'utilisation | 02/2020

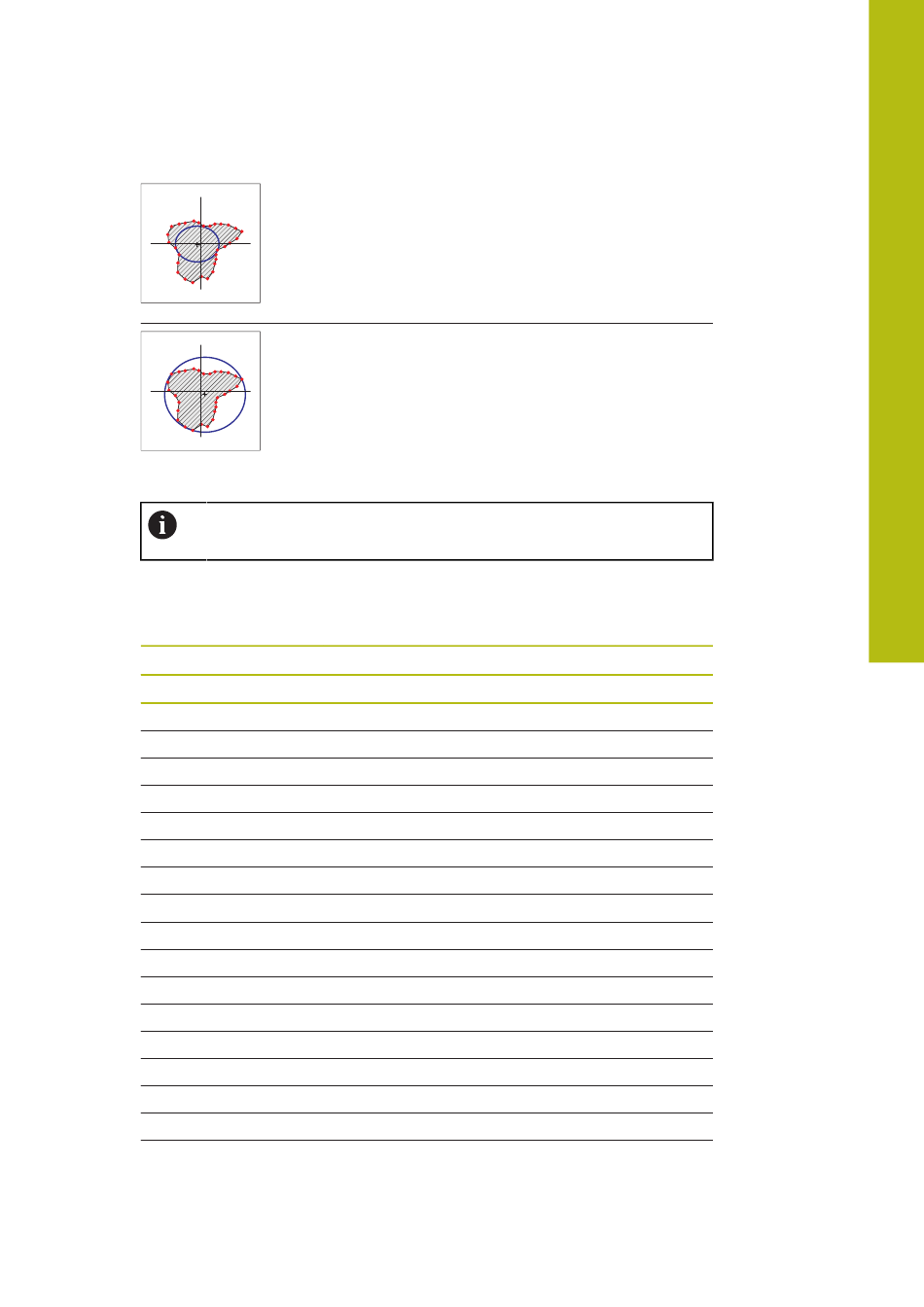

Compensation du cercle circonscrit
Algorithme de compensation permettant de calculer un
élément de substitution qui se trouve à l'intérieur de tous
les points de mesure et qui est, en même temps, le plus
grand possible.
Cet algorithme convient par exemple pour mesurer des
perçages lors du contrôle des cotes de couplage.
Compensation du cercle inscrit
Algorithme de compensation permettant de calculer un
élément de substitution qui se trouve à l'extérieur de tous
les points de mesure et qui est, en même temps, le plus
petit possible.
Cet algorithme convient bien pour la mesure des tiges
ou des arbres, dans le cadre d'un contrôle des cotes de
couplage, par exemple.
Algorithme de compensation
Gauss
Minimum
X
-
X
X
X
-
X
-
X
X
X
X
X
X
X
-
X
-
X
-
X
-
X
-
X
-
X
X
X
-
X
-
X
-
Circonscrit
Inscrit
-
-
-
-
-
-
-
-
-
-
X
X
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
11
