Evaluation de la mesure | Détermination des tolérances

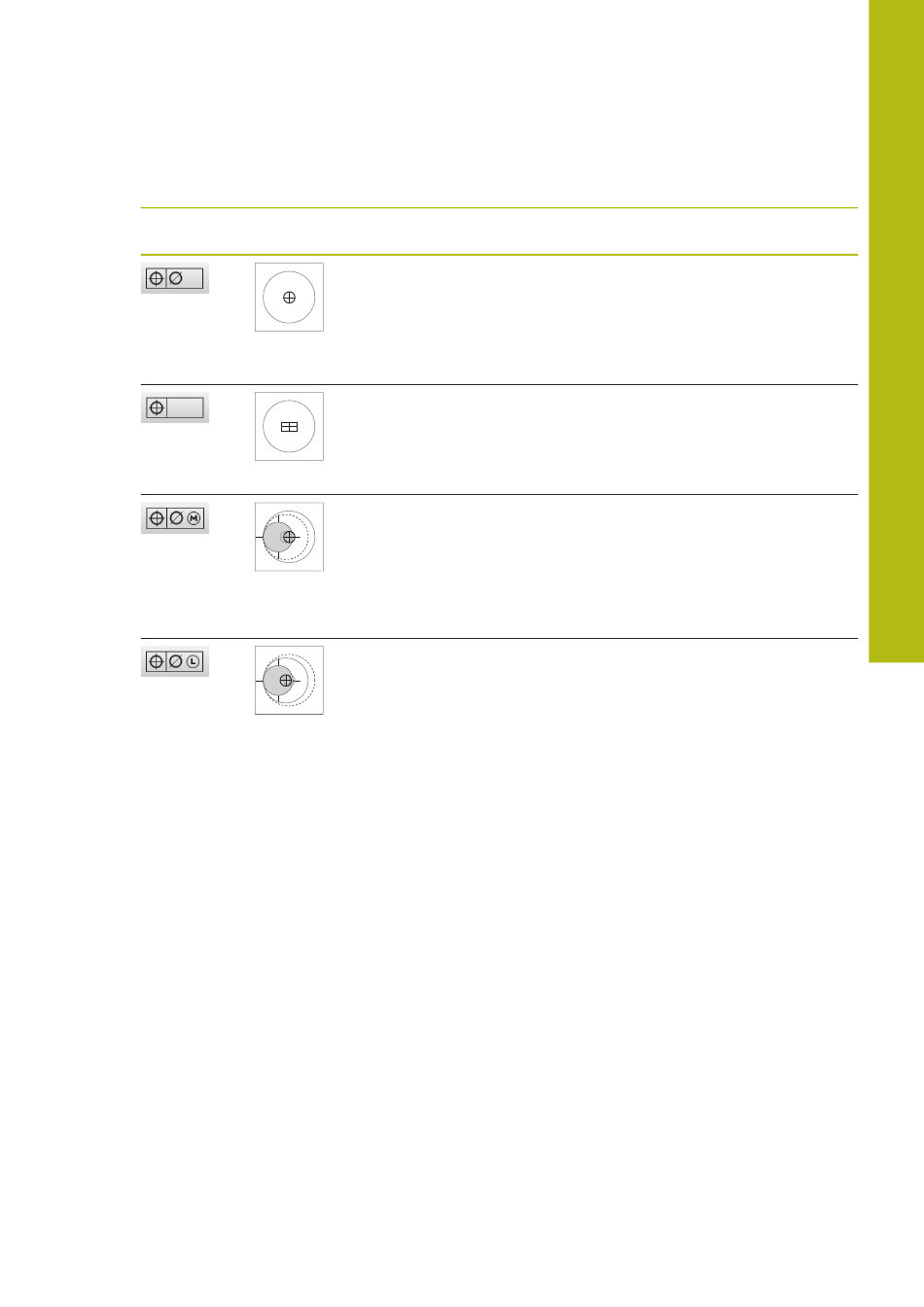

Vue d'ensemble des types de tolérance pour les positions
Symbole
HEIDENHAIN | QUADRA-CHEK 3000 | Manuel d'utilisation | 02/2020
Représenta-
Type de tolérance
tion
Zone de tolérance circulaire
Une zone de tolérance de forme circulaire est définie autour de la cote
nominale de la position de l'élément. La position du centre définit la
position de l'élément.
Le centre de l'élément doit se trouver dans la limite de la zone de
tolérance.
Zone de tolérance rectangulaire
Une zone de tolérance de forme rectangulaire est définie autour de la
cote nominale de la position de l'élément.
Le centre de l'élément doit se trouver dans la limite de la zone de
tolérance.
Maximum Material Requirements (MMR)
Les MMR autorisent une correction de la tolérance entre la tolérance
positionnelle et la tolérance dimensionnelle. Les MMR sont appliqués
à des éléments de type Cercle et Arc de cercle. Les MMR définissent
une tolérance pour l'élément, en tenant compte de sa contrepartie
idéale d'un point de vue géométrique, dans le but de s'assurer du bon
raccordement de la pièce.
Minimum Material Requirements (LMR)
Les LMR définissent les exigences minimales requises en termes
d'épaisseur minimale de matière d'un élément. Les LMR définissent
une tolérance pour l'élément, en tenant compte de sa contrepartie
idéale d'un point de vue géométrique, dans le but que celle-ci soit
totalement incluse dans l'élément.
11
407
