Mise en service | Etapes individuelles de mise en service
Configurer la Compensation d'erreur 3D (VEC)

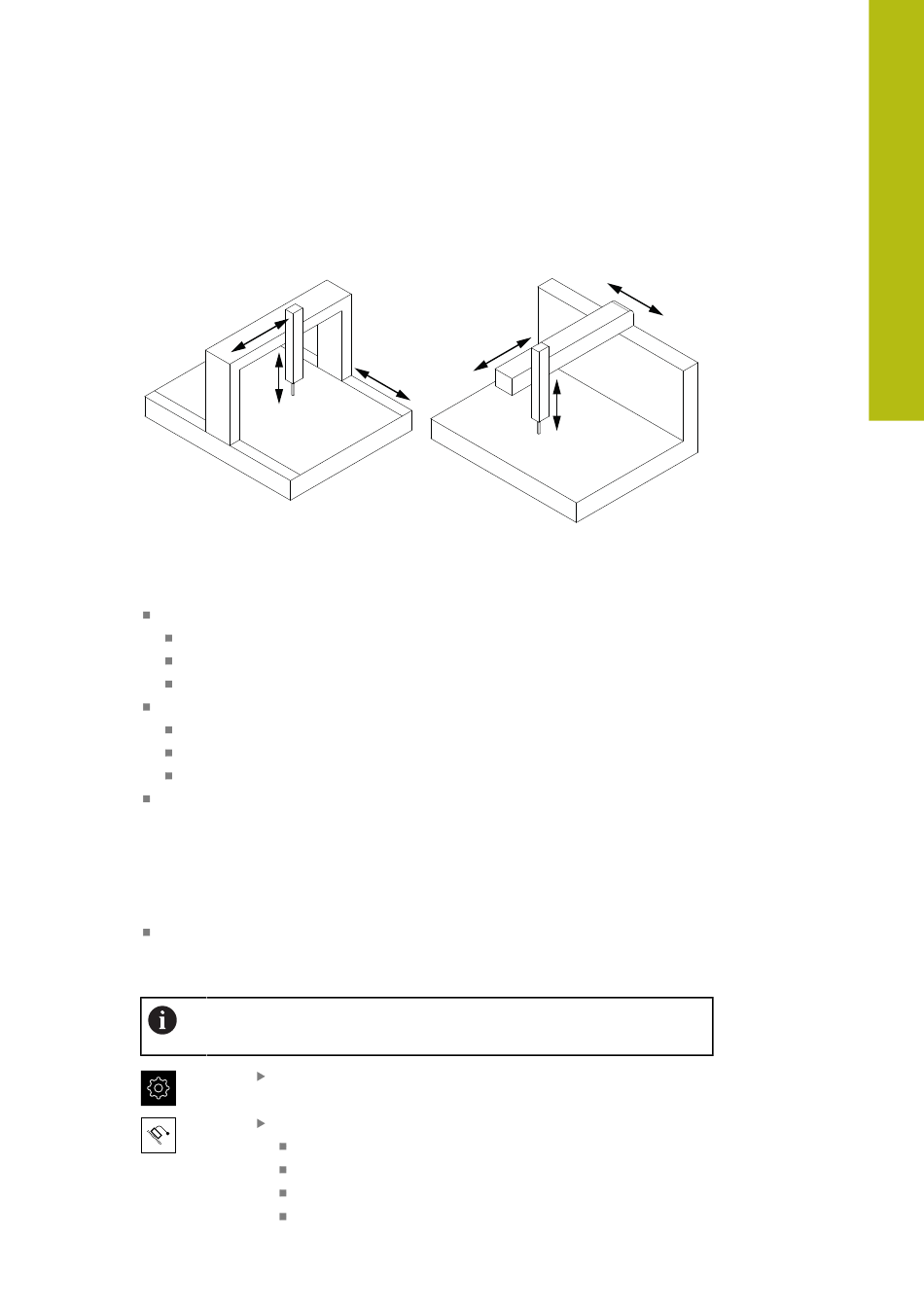

La compensation d'erreurs 3D a été conçue pour des machines de mesure de
coordonnées qui ont une structure en portique ou en porte-à-faux.
Structure en portique
La compensation d'erreurs 3D tient compte de 21 sources d'erreurs inhérente
à des machines à trois axes. Les erreurs suivantes sont compensées lors de
l'enregistrement des points de mesure :
Erreurs linéaires des axes X, Y et Z
Erreur de linéarité de positionnement
Erreur de linéarité horizontale
Erreur de linéarité verticale
Erreur rotative des axes X, Y et Z
Tangage
Lacet
Roulis
Erreurs de perpendicularité des plans de projection XY, YZ, ZX
Chaque valeur de compensation se compose d'un ensemble de paramètres
différents. Dans le cas des erreurs de rotation, le calcul des valeurs de correction
dépend de la structure de la machine.
La compensation d'erreur 3D est appliquée sur une plage de correction donnée.
Condition requise
Le tableau de valeurs de compensations est disponible sous forme de fichier
TXT, correspondant au format d'importation de l'appareil.
Informations complémentaires :
Il n'est pas possible de générer ni d'éditer un tableau de valeurs de
compensation sur l'appareil.
HEIDENHAIN | QUADRA-CHEK 3000 | Manuel d'utilisation | 02/2020
:
Structure en porte-à-faux
Y
X
Z
:
"Créer un fichier d'importation TXT", Page 176
Dans le menu principal, appuyer sur Réglages
Ouvrir dans l'ordre :
Axes
Configurations générales
Compensation d'erreurs
Compensation d'erreur 3D (VEC)
:
X
Y
Z
7
175
