Mesure | Enregistrement des points de mesure

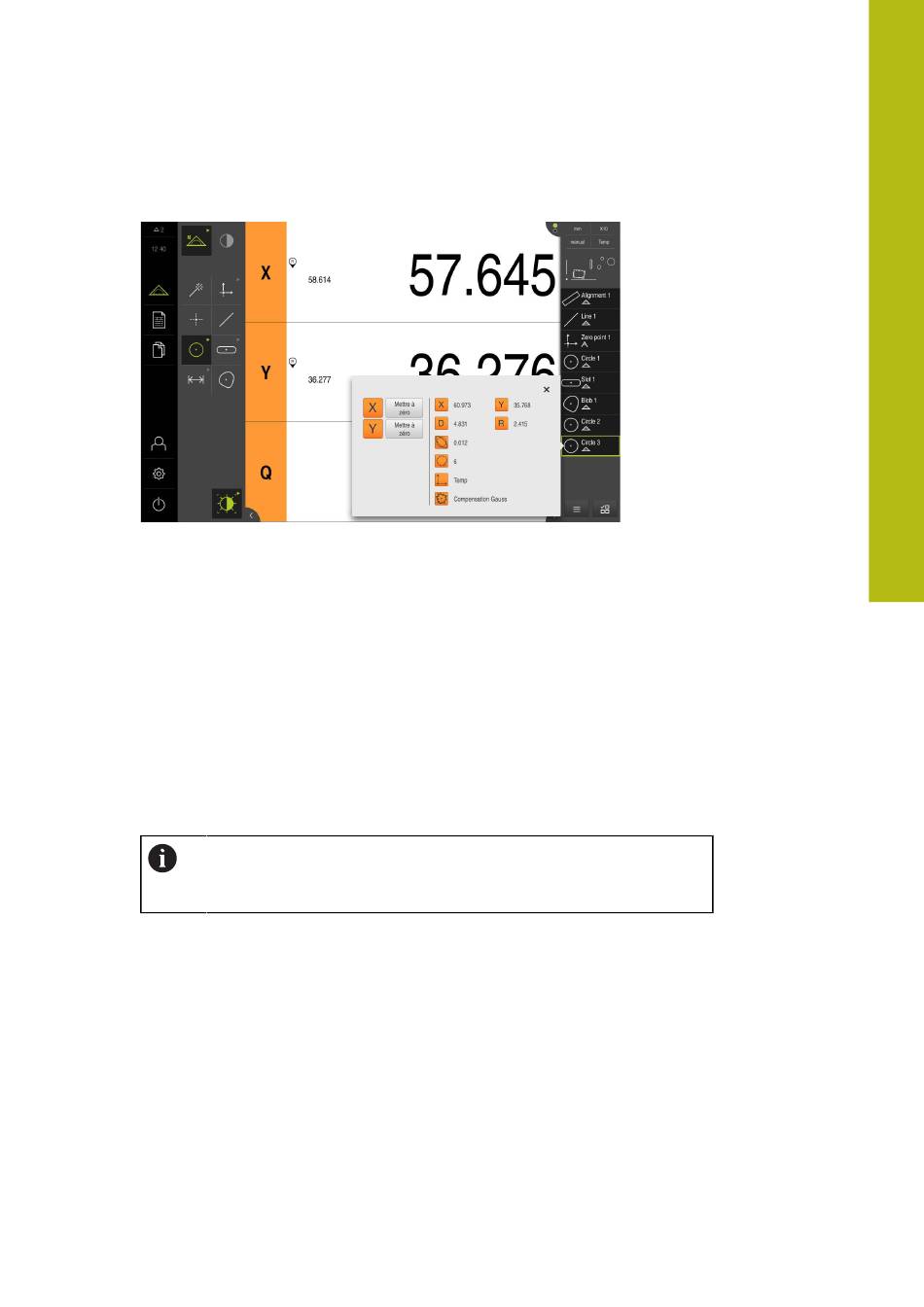

Ilustration 87 : Elément Cercle avec l'Aperçu des fonctionnalités, après un enregistrement
des points de mesure avec l'outil de mesure OED

Enregistrer des points de mesure avec un capteur TP (option logicielle)

Si l'Option logicielle QUADRA-CHEK 3000 3D est activée sur l'appareil alors
ce dernier supporte l'utilisation d'un capteur TP . Un capteur TP est un palpeur
raccordé à l'appareil qui émet un signal à la déviation de la tige de palpage,
déclenchant alors un enregistrement du point de mesure.
Si des points de mesure sont enregistrés avec un capteur TP , les positions seront
affichées dans la zone de travail.
L'opérateur positionne le capteur TP sur l'arête ou la surface de son choix en le
déplaçant. L'appareil acquiert un point de mesure lors de la déviation de la tige de
palpage.
Informations complémentaires :
Page 314
L'enregistrement des points de mesure avec un capteur TP s'effectue
de la même manière quelle que soit la géométrie. La procédure est
ensuite décrite avec l'exemple de la géométrie Cercle
HEIDENHAIN | QUADRA-CHEK 3000 | Manuel d'utilisation | 02/2020
"Vue d'ensemble des types de géométries",
