KPC R-103-2 Ruedas Manuel D'instructions page 16

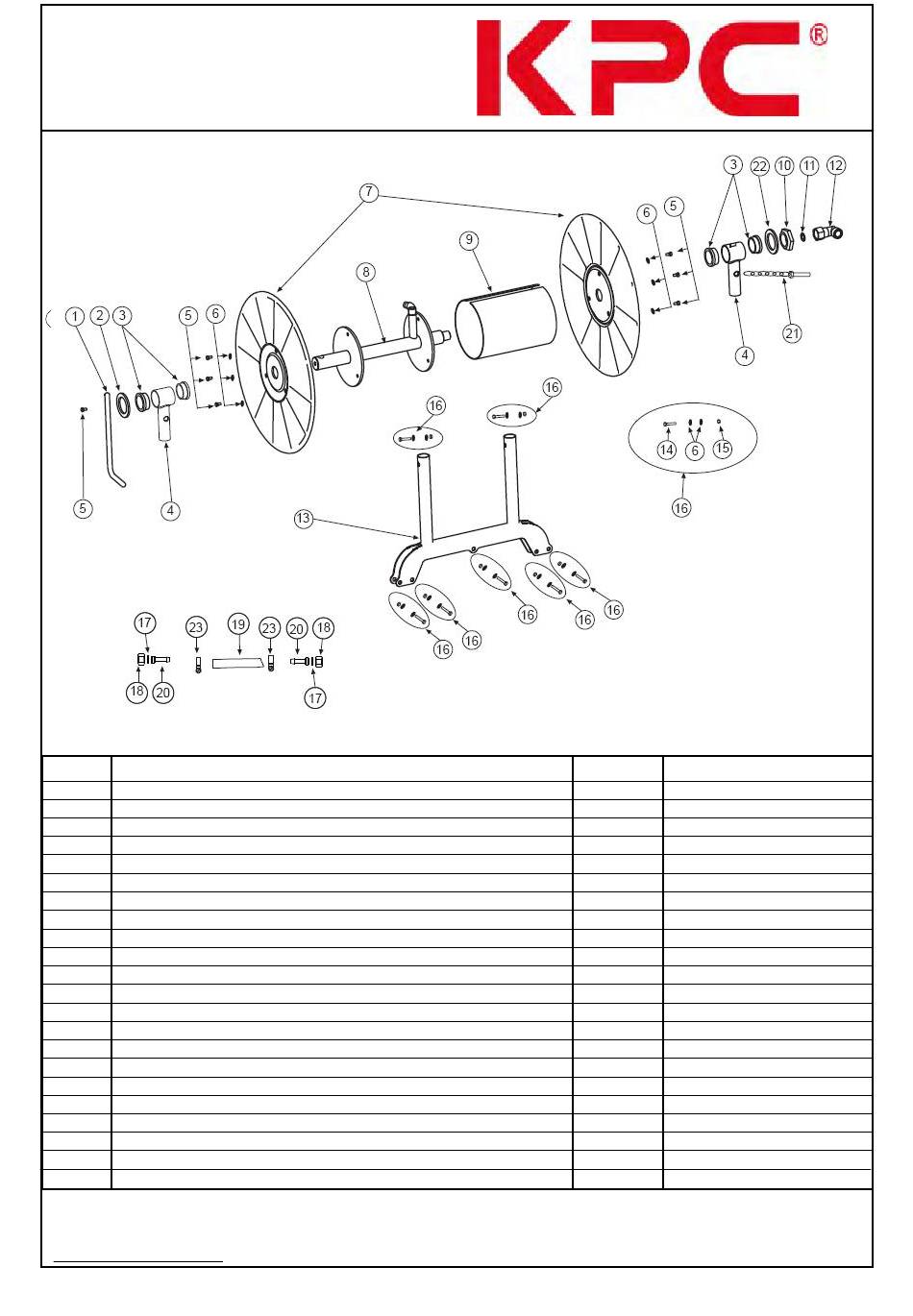

ENROULEUR
AVEC
SUPPORT
2 1 3 5 6
5
4
17
23
18 20
POS. DÉNOMINATION
1 LEVIER
2 RONDELLE D.45x31x3
3 DOMILLE
4 SUPPORT
5 VIS M 8x16
6 RONDELLE
7 PLAQUE LATÉRALE
8 CORPS
9 PROTECTION
10 ÉCROU 1/2"
1 1 JOINT
12 RACCOR GIRATOIRE
13 SUPPORT ENROULEUR
14 VIS M8x40
15 ÉCROU M8
17 JOINT
18 ÉCROU G.1/2
19 TUYAU D.8 40 BAR
20 RACCOR D.8
21 BOULON DE BLOCAGE
22 RONDELLE 44x25x4
23 BRIDE 13/15
