Alimentation réseau des pompes
ATTENTION ! Le produit risque d'être endom-
magé.
Tenir compte de la notice de montage et de mise
en service des pompes.
Raccordement de puissance
Le raccordement des pompes est prévu au niveau
des réglettes à bornes conformément au schéma
électrique, PE doit être branché au niveau de la
barre de terre. Utiliser un câble de moteur blindé.

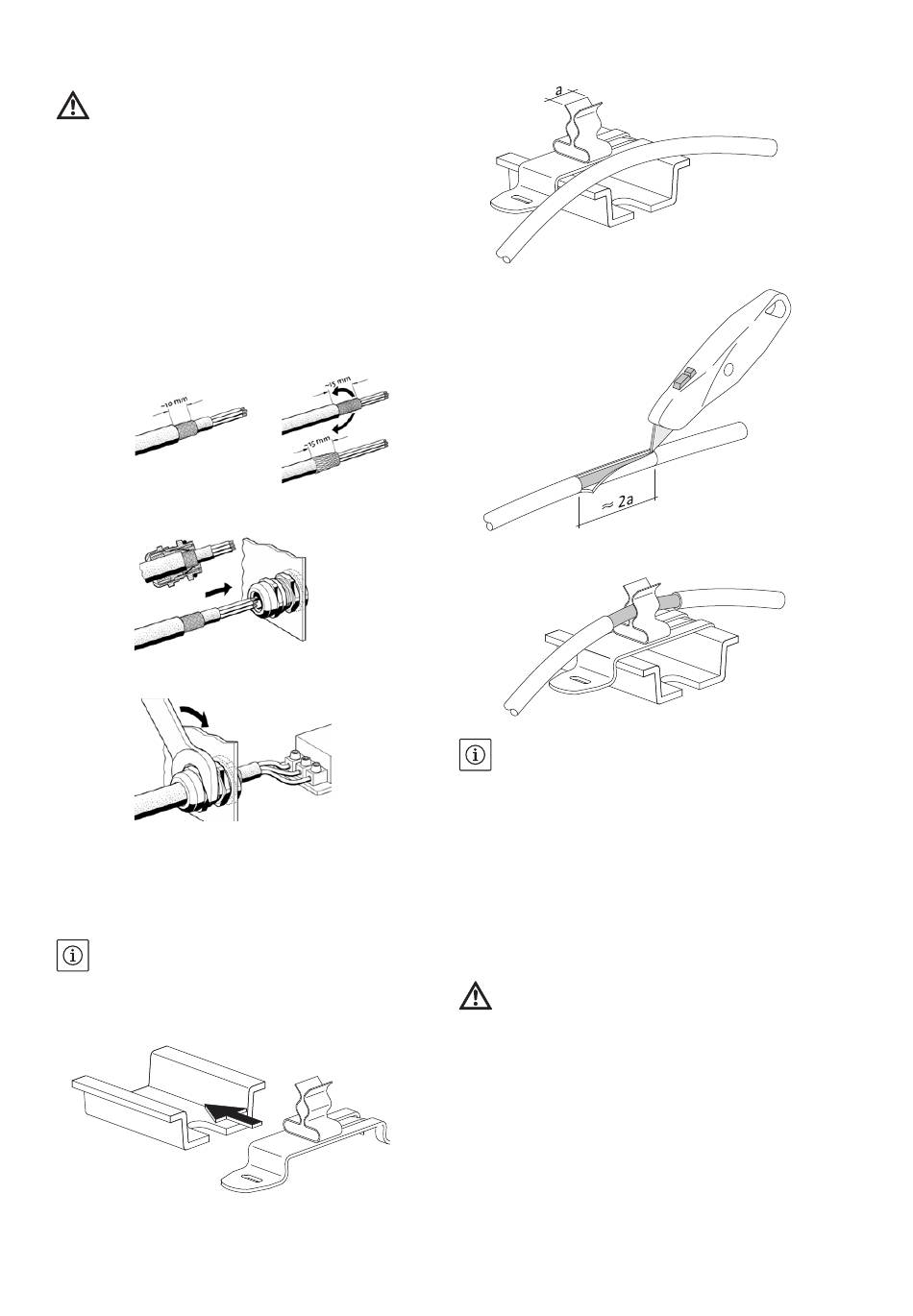

Pose de blindages de câbles sur les passe-câbles
à vis CEM
(CC ... WM)
(1)
(2)
(3)
Pose de blindages de câbles sur les raccords de
blindage
(CC ... BM)
AVIS :
La longueur de la coupe (étape 3) doit être ajustée
précisément à la largeur des brides de fixation uti-
lisées.
(1)
Notice de montage et de mise en service Wilo-Control CC-Booster
ou
(2)
(3)
(4)
AVIS
Respecter les remarques CEM indiquées dans le
manuel d'utilisation du convertisseur de fré-
quence (version CC-FC uniquement) si la longueur
des câbles de raccordement de la pompe fournis
par l'usine est rallongée.
Raccordement de la protection contre la tempé-
rature excessive/panne de la pompe
Les protections par thermistance (WSK) ou les
contacts de signalisation de pannes (version CCe)
des pompes peuvent être raccordés au niveau des
bornes conformément au schéma électrique.
ATTENTION ! Le produit risque d'être endom-
magé.
Ne pas appliquer de tension externe sur les
bornes !
