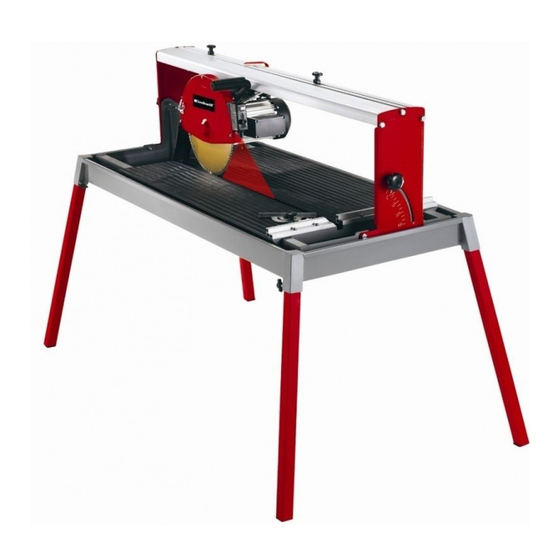

EINHELL TE-SC 920 L Mode D'emploi D'origine
  1. Manuels
  2. Marques
  3. EINHELL Manuels
  4. Cisailles
  5. TE-SC 920 L
  6. Mode d'emploi d'origine
EINHELL TE-SC 920 L Mode D'emploi D'origine

EINHELL TE-SC 920 L Mode D'emploi D'origine

Masquer les pouces Voir aussi pour TE-SC 920 L:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 17

Liens rapides

Télécharger ce manuel
D
Originalbetriebsanleitung
Steintrennmaschine
F
Mode d'emploi d'origine
Coupe-carrelage
I
Istruzioni per l'uso originali
Tagliapietre
NL
Originele handleiding
Steensnijmachine
E
Manual de instrucciones original
Cortadora profesional para piedras
P
Manual de instruções original
Cortador de pedra
2
Art.-Nr.: 43.014.32
Anl_TE_SC_920_L_SPK2.indb 1
Anl_TE_SC_920_L_SPK2.indb 1
TE-SC 920 L
I.-Nr.: 11046
11.05.16 12:21
11.05.16 12:21
