Informations relatives au fonctionnement
Installation des adaptateurs pour extrémité de sonde
Il existe deux adaptateurs Tektronix pour extrémité de sonde permettant de connecter les extrémités de sonde MMCX aux broches du
circuit imprimé : l'adaptateur MMCX vers un pas de 2,54 mm (0,1 pouce) et l'adaptateur MMCX vers un pas de 1,57 mm (0,062 pouce).
Chaque adaptateur est équipé d'une prise MMCX afin d'y connecter un câble d'extrémité IsoVu MMCX. L'autre extrémité de l'adaptateur
est constituée d'une broche centrale et de quatre broches de masse (blindage) situées à l'extérieur de l'adaptateur. Les encoches des
adaptateurs peuvent être utilisées pour localiser les broches de blindage. La procédure d'installation de ces adaptateurs est identique. La
seule différence réside dans l'espacement des broches sur le circuit imprimé.
Pour installer les adaptateurs sur les broches carrées, alignez le centre de l'adaptateur avec la broche de source du signal sur le circuit
imprimé. Utilisez l'encoche de l'adaptateur pour aligner une des broches de blindage sur la broche de masse du circuit imprimé. Les

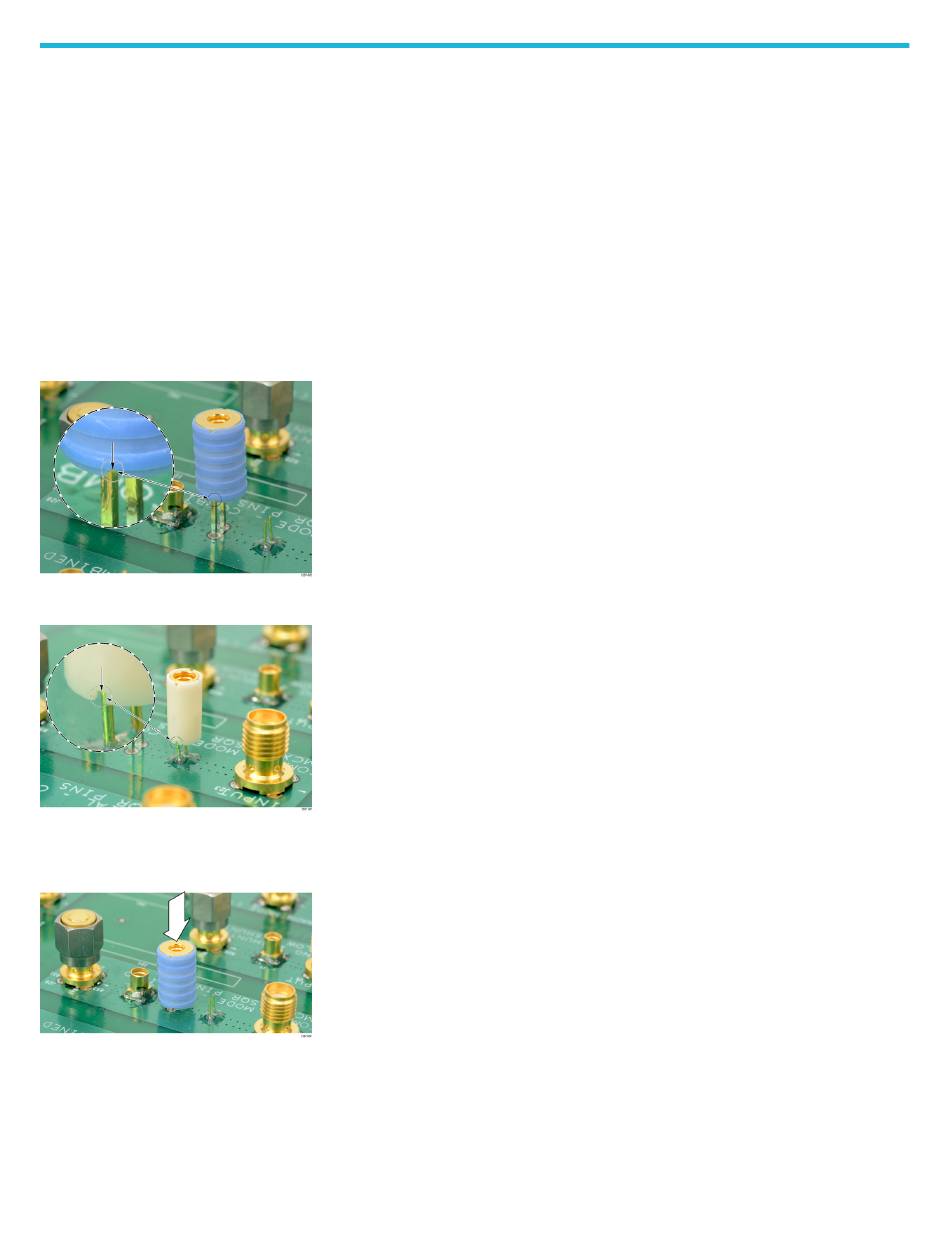

figures suivantes montrent des exemples d'alignement des adaptateurs sur le circuit imprimé.
Pour obtenir les meilleures performances électriques, notamment en matière de taux de réjection en mode commun et de susceptibilité
électromagnétique, placez l'adaptateur pour extrémité de sonde le plus proche possible du circuit imprimé.
Illustration 3 : Alignement de l'adaptateur MMCX vers 0,1 pouce (2,54 mm) sur le circuit imprimé
Illustration 4 : Alignement de l'adaptateur MMCX vers 0,062 pouce (1,57 mm) sur le circuit imprimé
Une fois que les adaptateurs sont alignés, appuyez doucement sur l'adaptateur pour le mettre en place sur le circuit imprimé.
Illustration 5 : Appuisur l'adaptateur MMCX vers 0,1 pouce (2,54 mm) en place
