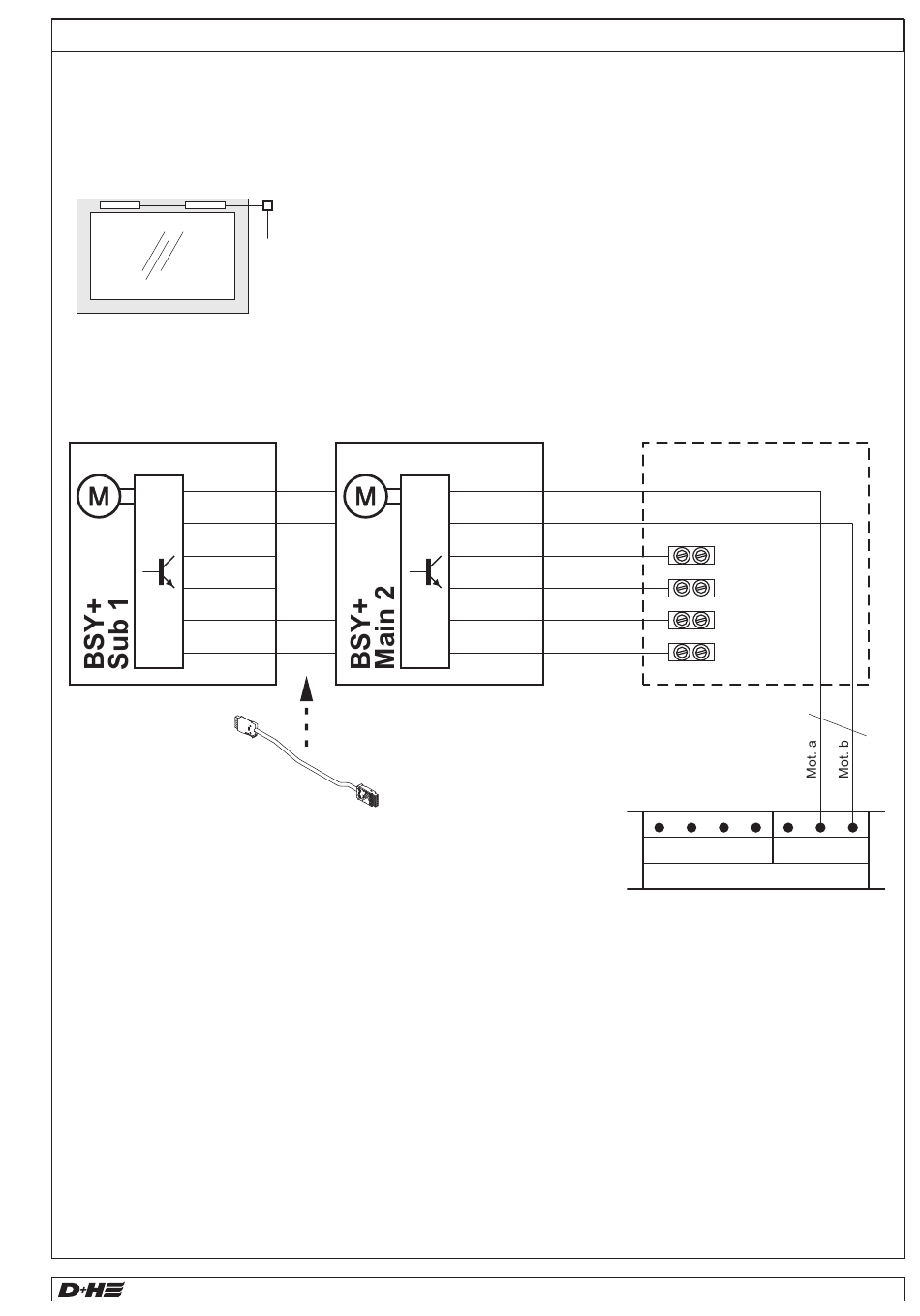

Connection / Connexion / Conexión
Control panel / Centrale / Central: RZN... / GVL...
2 up to max. 3 drives looped through /
2 jusqu'au plus 3 moteurs par bouclage /
2 hasta un máximo de 3 accionamientos en bucle
VCD-0204-1-ACB
Mot. a
Mot. b
ACB.a
ACB.b
BSY+.a
BSY+.b
*
Termination / Terminaison / Terminación:
The ACB segment must be terminated with 2 resistors (110 Ω).
The resistors must in each case be connected at the end of the cable. /
Le segment ACB doit être terminé par 2 résistances (110 Ω).
Les résistances doivent être raccordées à l'extrémité de la ligne. /
El segmento ACB se debe terminar con 2 resistencias (110 Ω).
Las resistencias deben conectarse siempre al final del cable.
** Integrated resistor / Résistance intégrée / Resistencia integrada
*** Protect wire against short circuit / Protéger contre les courts-circuits / Proteger contra cortacircuitos
**** Cable according to D+H table for layout of cables (See instructions for use of control panel) /
Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) /
Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
99.828.69 1.2/10/24
VCD-0204-1-ACB
(WH)
Mot. a
(BN)
Mot. b
ACB.a
ACB.b
(YE)
BSY+.a
BSY+.b
(GN)
DE / EN / FR / ES
Junction box / Boîte de dérivation /
Caja de conexión
(WH)
(BN)
(OG)
***
(GY)
***
(YE)
***
(GN)
***
L
N–
Z
1
2
3
LT
Group / Groupe / Grupo
VCD 204-1-ACB-M
****
A E/X
a
b
4
5
6
7
MOT
