Instructions spéciales
Lecture de l'état du masque
en cours (CC=002)
Renouvellement de la SV
du compteur (CC=003)
Toutes les interruptions
sont masquées
(CC=100/200)
Drapeaux
5-26-9 SET PULSES – PARAMETRES D'IMPULSION – PULS(––)
PULS(––)
P
C
N
278
Sélectionnez le bit correspondant dans D en position 1 pour effacer une entrée
d'interruption d'E/S. Les bits 00 à 03 correspondent à 00000 à 00003. Les bits
04 à 15 doivent être à 0.

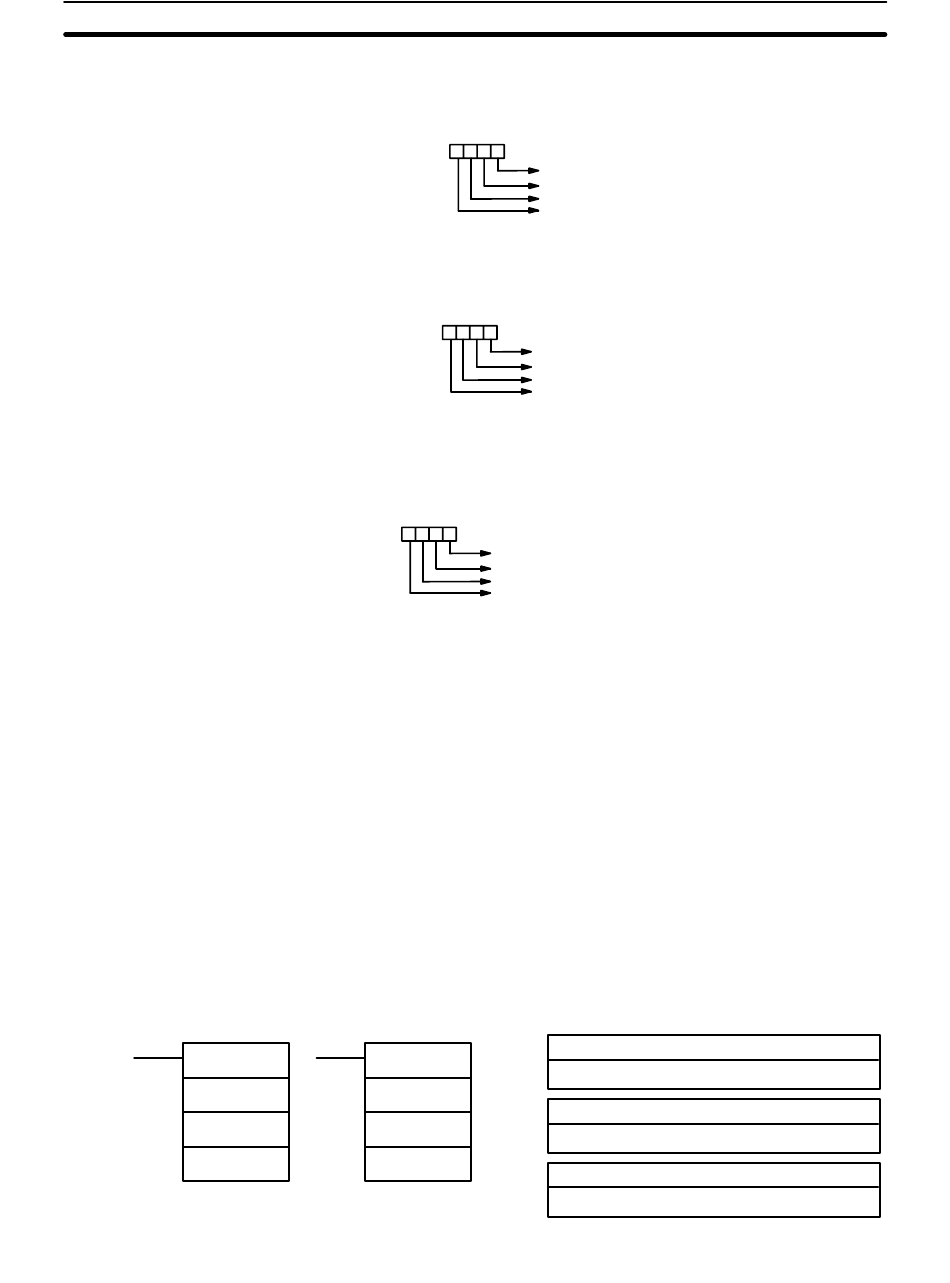

Bits du canal D: 3 2 1 0
Cette fonction est utilisée pour écrire l'état du masque en cours pour les entrées
d'interruption 00000 à 00003 dans le canal D. Le bit correspondant est à ON si
l'entrée est masquée (les bits 00 à 03 correspondent à 00000 à 00003.)
Bits du canal D: 3 2 1 0
Cette fonction est utilisée pour renouveler la SV (valeur sélectionnée) du comp-
teur des entrées d'interruption 00000 à 00003 pour le canal D. Sélectionnez le
bit correspondant dans D en position 1 pour renouveler la SV du compteur d'en-
trée (les bits 00 à 03 correspondent à 00000 à 00003).
Bits du canal D: 3 2 1 0
Cette fonction est utilisée pour appliquer ou ôter un masque sur tous les traite-
ments d'interruption. Les entrées masquées sont enregistrées mais ignorées.
La donnée de contrôle D n'est pas utilisée pour cette fonction. Sélectionnez D en
position #0000.
ER:
SV de compteur incorrecte (CC=003 uniquement)
Le canal DM indirectement adressé n'existe pas (le contenu du canal
*DM n'est pas en BCD ou la limite de la zone DM a été dépassée).
CC=100 ou 200 pendant l'exécution d'un programme d'interruption
CC=100 alors que toutes les entrées étaient déjà masquées.
CC=200 alors que tous les masques d'entrée avaient déjà été
enlevés.
CC et/ou D ne sont pas comprises dans les gammes de valeurs
spécifiées.
Symboles
@PULS(––)
P
C
N
Inter. 00000 (0: pas d'effacement/1: effacement)
Inter. 00001 (0: pas d'effacement/1: effacement)
Inter. 00002 (0: pas d'effacement/1: effacement)
Inter. 00003 (0: pas d'effacement/1: effacement)
Inter. 00000 (0: pas de masque/1: masque)
Inter. 00001 (0: pas de masque/1: masque)
Inter. 00002 (0: pas de masque/1: masque)
Inter. 00003 (0: pas de masque/1: masque)
Inter. 00000 SV compt. (0: changement/1: pas de changement)
Inter. 00001 SV compt. (0: changement/1: pas de changement)
Inter. 00002 SV compt. (0: changement/1: pas de changement)
Inter. 00003 SV compt. (0: changement/1: pas de changement)
Zones de données d'opérande
P: spécification du port
000, 001, ou 002
C: donnée de contrôle
N:nombre d'impulsions
IR, SR, AR, DM, HR, LR
Chapitre 5-26
000 à 005
