Registre à décalage
Drapeaux

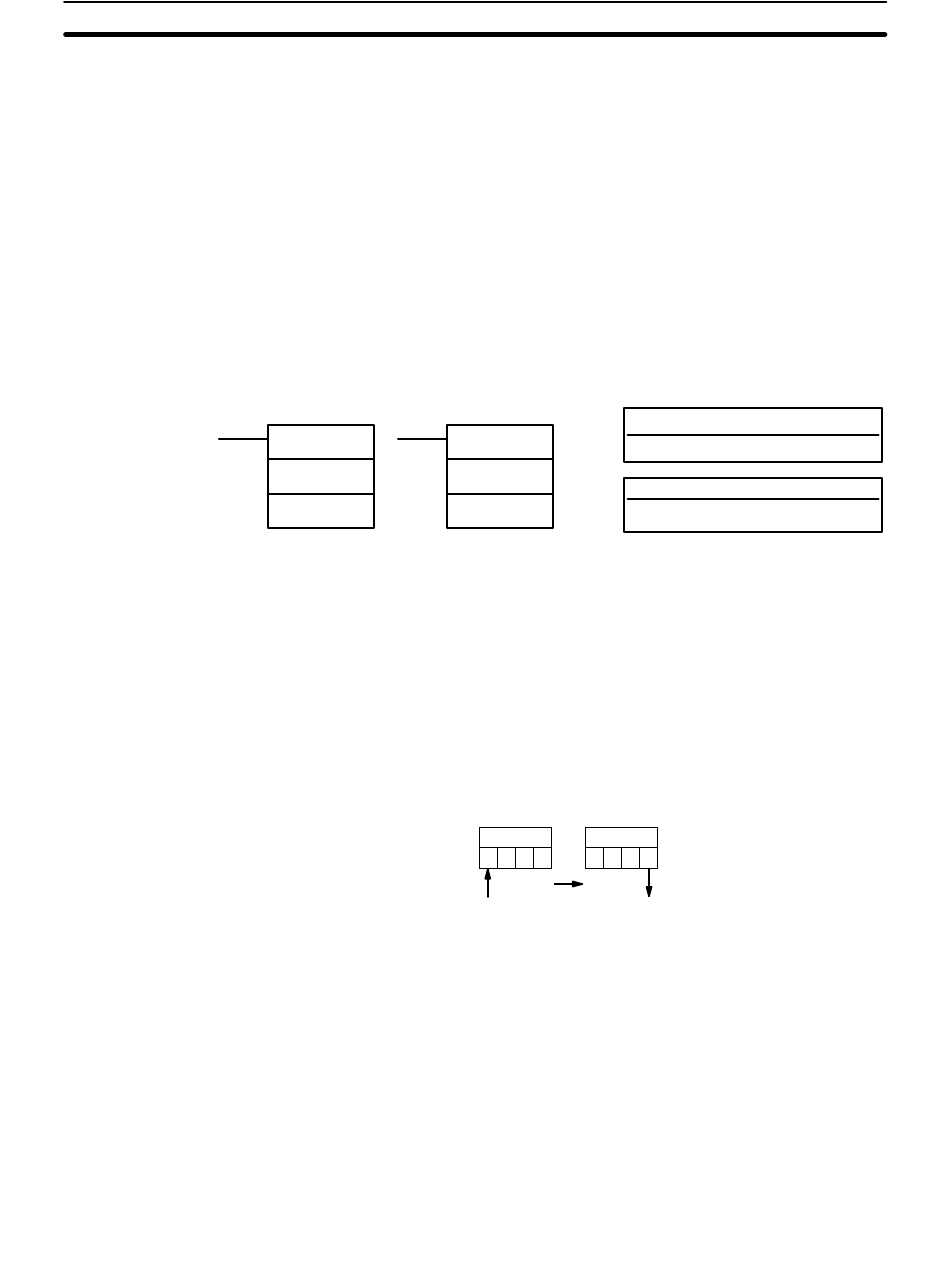

5-16-8 ONE DIGIT SHIFT RIGHT – DECALAGE D'UN DIGIT VERS LA
DROITE – SRD(75)
Limites
Description
Précautions
Drapeaux
174
d'état (@SLD(74)) ou combinez SLD(74) et DIFU(13) ou DIFD(14) pour effec-
tuer un seul décalage.
ER:
Les canaux St et E appartiennent à des zones différentes ou St est
supérieur à E.
Le canal DM indirectement adressé n'existe pas (le contenu du canal
*DM n'est pas en BCD ou la limite de la zone DM a été dépassée).
Symboles
SRD(75)
@SRD(75)
E
St
Décale d'un bit vers la droite les données comprises entre les canaux de début
et de fin. St et E doivent appartenir à la même zone de données et E doit être
supérieur ou égal à St.
Les DM 6144 à 6655 ne peuvent être utilisés pour St ni pour E.
Lorsque la condition d'exécution est à OFF, SRD(75) n'est pas exécutée. Lors-
que la condition est à ON, SRD(75) décale les données entre St et E (E compris)
d'un digit (4 bits) vers la droite. 0 est inscrit dans le digit d'extrême gauche de St
et le digit d'extrême droite de E est perdu.
Si une coupure de courant se produit pendant un décalage de plus de 50
canaux, il se peut que le décalage ne soit effectué que partiellement.
Un 0 est décalé dans le bit de poids le plus fort de St à chaque tour de scrutation
si la forme simple de SRD(75) est utilisée. Utilisez la forme sur changement d'é-
tat (@SRD(75)) ou combinez SRD(75) et DIFU(13) ou DIFD(14) pour effectuer
un seul décalage.
ER:
Les canaux St et E appartiennent à des zones différentes ou St est infé-
rieur à E.
Le canal DM indirectement adressé n'existe pas (le contenu du canal
*DM n'est pas en BCD ou la limite de la zone DM a été dépassée).
Zones de données d'opérande
E
St
St
E
...
3
4 5
2
F
8
C
1
0
Donnée perdue
Chapitre 5-16
E: canal de fin
IR, SR, AR, DM, HR, LR
St: canal de départ
IR, SR, AR, DM, HR, LR
