Montage
16
iTHERM MultiSens Bundle TMS31 Capteur de température multipoint
Procédure de câblage (raccordement côté client)
Pour un déroulement correct du câblage, se référer à →  15.
Boîte de jonction fournie mais pas raccordée au capteur multipoint. Procédure de
montage
Avant toute opération de montage et de câblage, veiller à fixer la boîte de jonction sur un
support métallique stable adapté aux besoins et situé à un endroit facilement accessible.
Pour un déroulement correct du montage, se référer à →  14.
Raccordement du conduit de câble
Pour un déroulement correct du montage, se référer à →  15.
Procédure de câblage (raccordement côté client)
Pour un déroulement correct du câblage, se référer à →  15 et →  22.
Boîte de jonction fournie et raccordée au capteur multipoint.
Procédure de montage
Avant toute opération de montage et de câblage, veiller à fixer la boîte de jonction sur un
support métallique stable adapté aux besoins et situé à un endroit facilement accessible.
Pour un déroulement correct du montage, se référer au paragraphe 5.2.1.1.
Procédure de câblage (raccordement côté client)
Pour un déroulement correct du montage, se référer au paragraphe 5.2.1.1.
AVIS
Après le montage, effectuer quelques contrôles simples sur le système
thermométrique installé.
‣
Vérifier que les raccords filetés soient bien serrés. Si une pièce s' e st desserrée, la
resserrer en appliquant le couple approprié.
‣
Vérifier que le faisceau soit correctement tendu et droit afin d' é viter toute flexion,
susceptible d' e ntraîner un positionnement incorrect des thermocouples dans le système
de stockage.
‣
Vérifier que le poids sur le câble soit correctement positionné.
‣
Vérifier que l' œ illet de traction soit correctement raccordé au point d' a ncrage choisi
dans la cuve (version sans poids).
‣
Vérifier que le câblage soit correct, soumettre les capteurs à un contrôle de continuité
électrique (en chauffant l' e xtrémité si possible) puis s' a ssurer de l' a bsence de courts-
circuits.

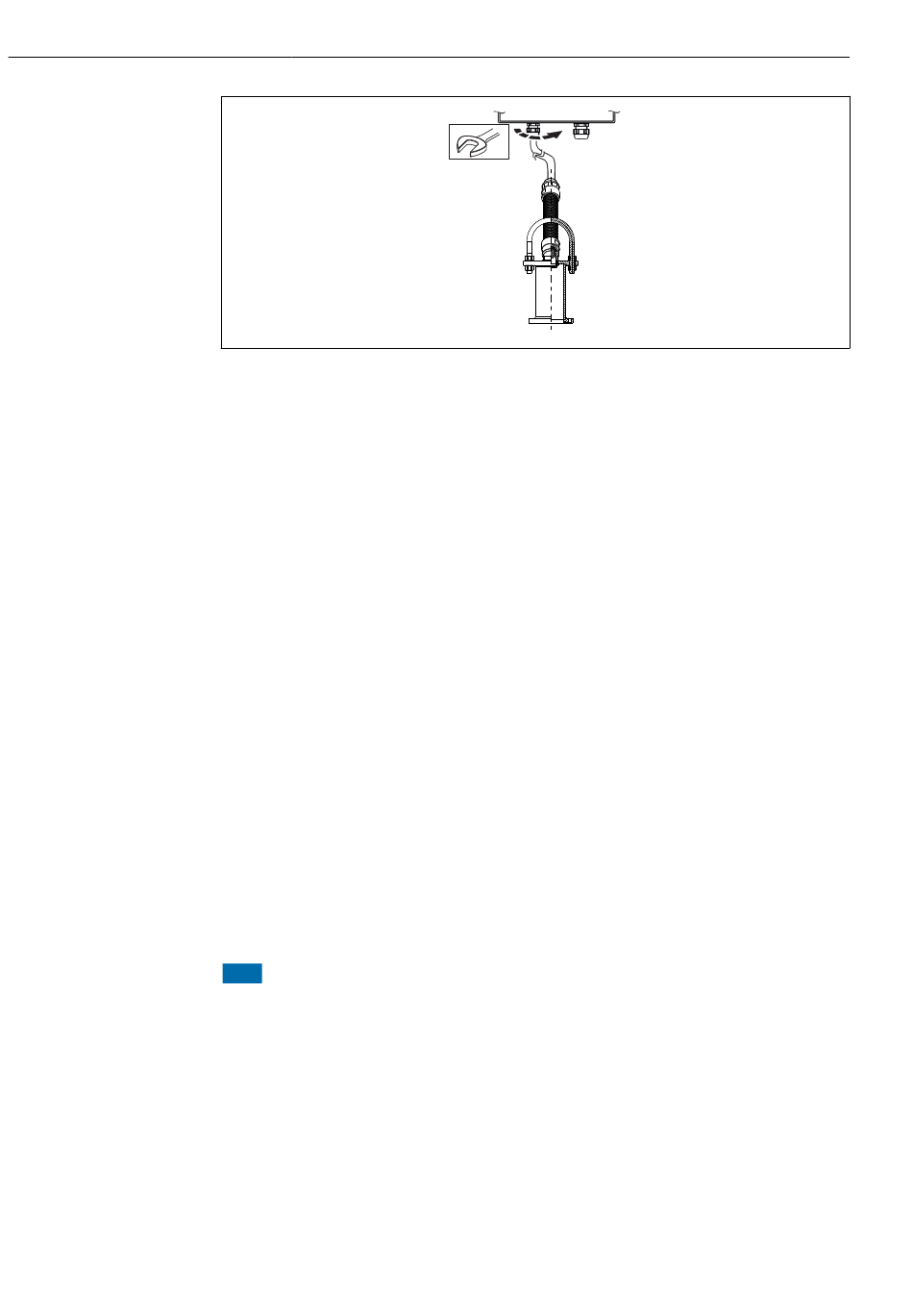

A0038312
