Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
i
:
nstallation Du panneau surrounD
Le Q1 est livré prêt à être installé en tant qu'unité à face propre. Pour installer un panneau d'enceinte, quelques
pièces devront être retirées.
1. Retirez l'écran de sécurité en le soulevant et en le sortant.
2. Utilisez un tournevis T20 pour retirer les deux (2) vis de chaque côté du couvercle de commande comme
indiqué sur la Figure 34.
3. Utilisez le même tournevis pour retirer les huit (8) vis T20 qui maintiennent le volet au sommet de l'armoire.
4. Reportez-vous à la fiche d'installation du panneau surround pour plus d'instructions.
Persienne
Écran de
sécurité
Couvercle
de contrôle

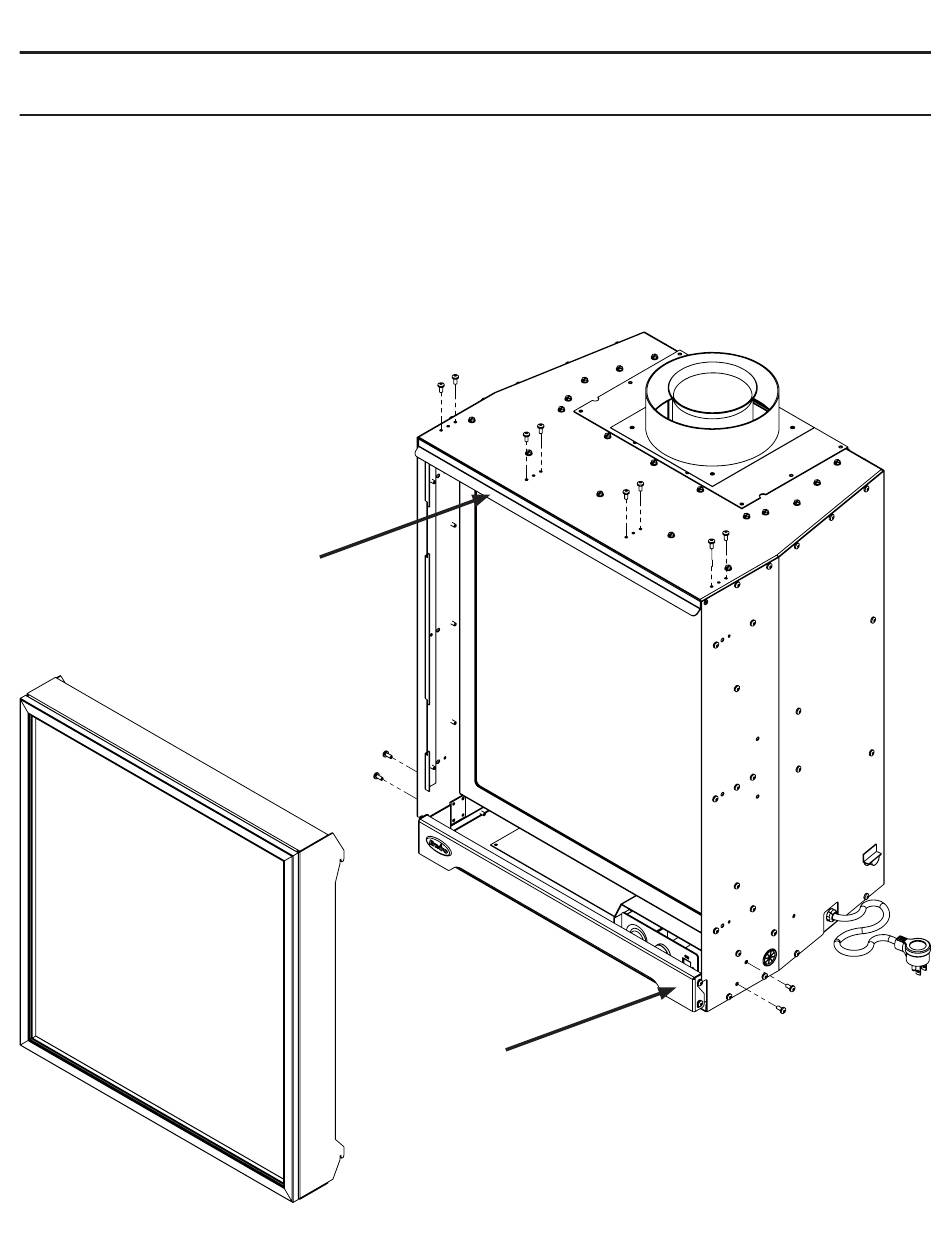

Figure 34: Installation du panneau surround
25
