4. Installation
4.1. Gehen Sie wie folgt vor, um den Systemwiderstand in ihrem Luftleitungssystem zu senken und dadurch die
Lüftergeschwindigkeit, den Stromverbrauch und die Lüftergeräusche zu verringern:
4.1.1. Halten Sie die Luftleitungsstrecken so kurz wie möglich, insbesondere die Abluftleitung.
4.1.2. Verwenden Sie lieber Luftleitungen mit größerem Durchmesser als mit kleinerem.
4.1.3. Müssen Luftschläuche verwendet werden, dann ist darauf zu achten, dass sie ganz gestreckt sind. Sie
dürfen nicht eingedrückt sein, nicht durchhängen und keine Risse aufweisen.
4.1.4. Wenn die Luftleitungsstrecken zu den Einlässen ziemlich gleich lang sind, lässt sich der Einsatz von
Dämpfern minimal halten.
4.1.5. Der Biegeradius (zur Innenseite der Biegung gemessen) muss mindestens so lang wie der
Leitungsdurchmesser sein; je größer er ist, desto besser.
4.1.6. Die Leitungen dürfen innerhalb von 250 mm von den Lüftereinlässen und dem Lüfterauslass keine
Biegungen, Filter oder sonstigen Hindernisse aufweisen.
4.2. Markieren Sie die Befestigungspositionen und bohren Sie die Löcher. Verwenden Sie ggf. Dübel. Schrauben
Sie das Lüftergehäuse an.
4.3. Luftleitungen, die durch ungeheizte Räume verlaufen, sind zu isolieren. Der Sentinel Multivent kann an
Luftrohrleitungen mit 125 mm oder mit 100 mm Durchmesser angeschlossen werden. Zum Anschließen an eine
Luftleitung mit 125 mm Durchmesser entfernen Sie die Verschlusskappe. Zum Anschließen an eine Luftleitung mit
100 mm Durchmesser entfernen Sie die Mitte der Kappe mit einem Schraubenzieher, wie auf der Kappe
dargestellt. Der Kappenrand muss in seiner Lage bleiben. Zum Anschließen einer Luftleitung am bodenseitigen
Anschluss entfernen Sie die runden Schaumstoffstücke und bringen die beiliegende Kappe im Loch an. Befestigen
Sie die Luftleitungen mit Schneckengewindeschellen, Kabelbindern oder Sanitärklebeband sicher an den Stutzen.

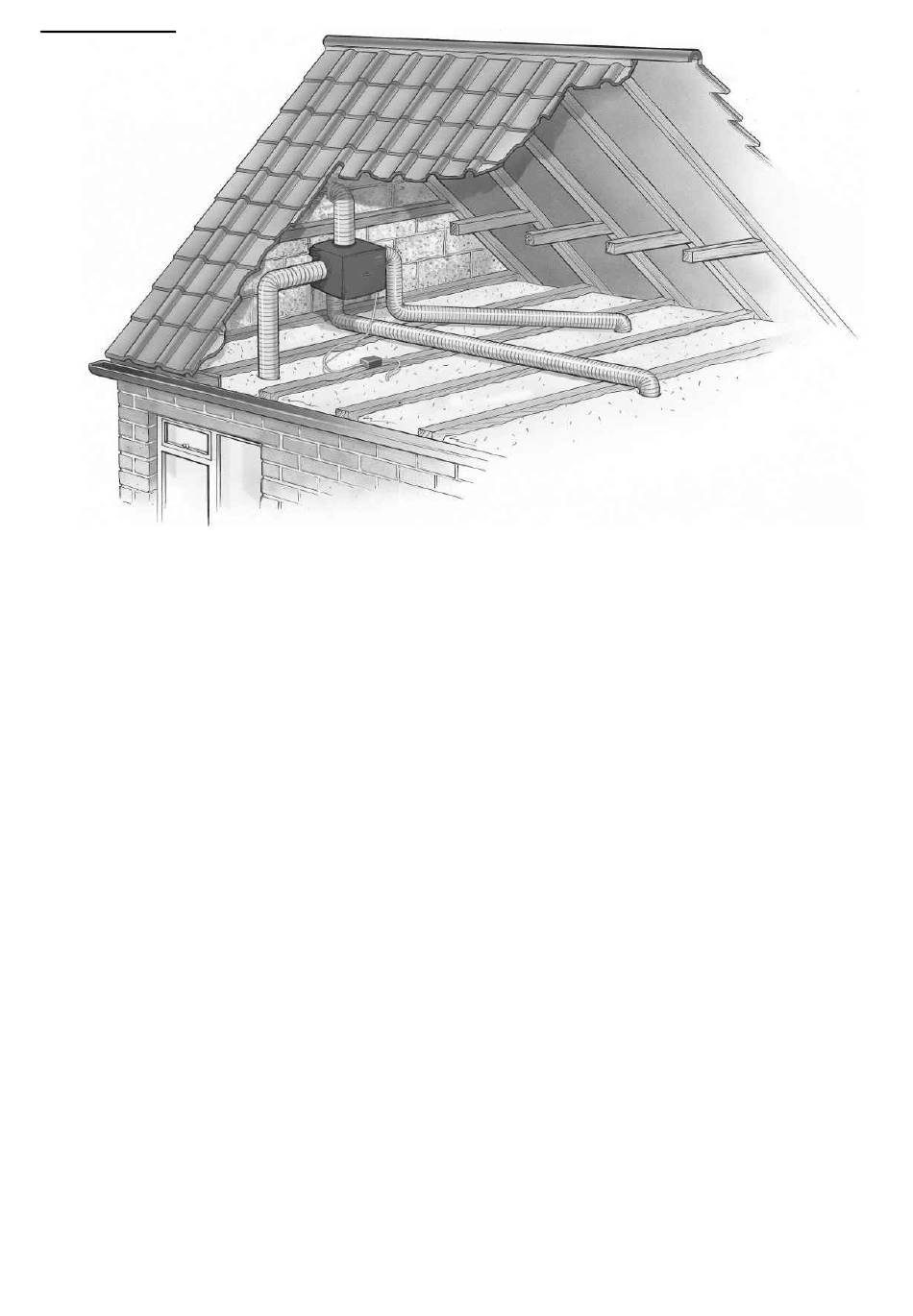

Typische Montage
