ECOFOREST VAP 5-20 CW Manuel D'installation Et Maintenance page 89

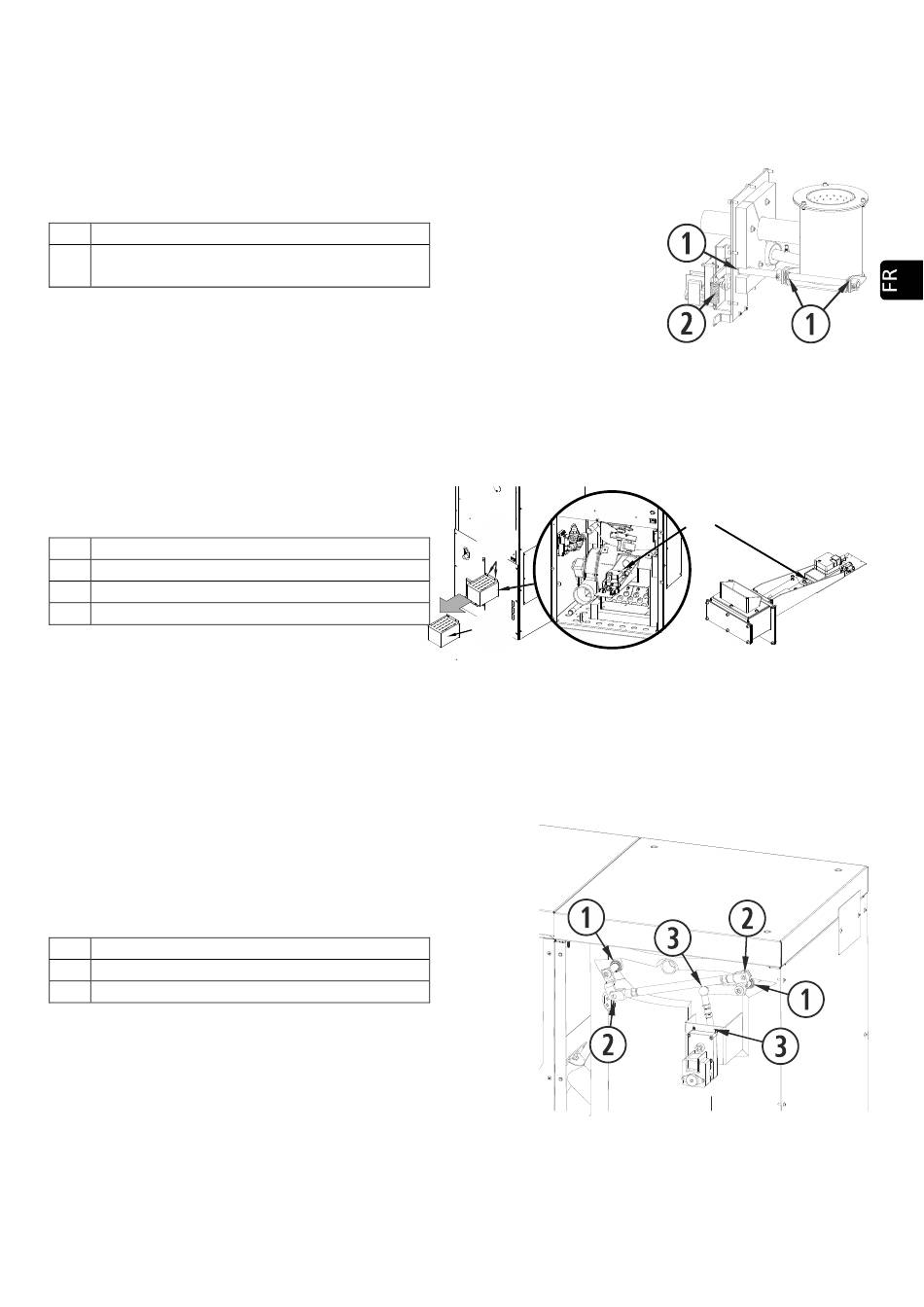

6.14. Nettoyage du panier VAP30. (Pâte antigrippante base cuivre pour utilisation à haute température). (3 points
de graissage).
Après avoir retiré le revêtement frontal de la trémie, extraire l'ensemble panier avec système de nettoyage
et tube d'admission d'air de combustion. Graisser entre culots et axe.
En outre, ion doit remplacer le ressort de compression chaque 2 ans (68731 code ECOFOREST).

Culots en bronze.
Ressort de compression (remplacer tous les 2

ans).
6.15. Nettoyage du panier VAP 5-20 et VAP24. (Lubrifiant à usage multiple base lithium, NLGI : 2).
Retirer la protection arrière, tel qu'indiqué sur le schéma, et avec une broche appliquer le lubrifiant tout au
long de la crémaillère du système de nettoyage. Il est conseillé d'activer et de désactiver le système
d'ouverture du panier pour que le lubrifiant pénètre dans toute la crémaillère.

Fixation à vis

Capot de protection crémaillère.

Crémaillère

Jeu complet.
6.16. Nettoyage échangeur sur le schéma le VAP30 puisque pour le VAP 5-20 et VAP24 c'est la même procédure.
(Graisse à usage multiple base lithium, NLGI : 2, 3 pour fourches). (8 points de graissage).
Pour accéder aux points de graissage du système de l'échangeur, il faut retirer les revêtements frontal et
postérieur supérieur de l'échangeur. Graisser entre : culots et axe, axe de raccordement des fourches, rotules
et axe. En plus des points montrés sur le schéma 34, dans la partie frontale de la machine il y a 2 autres
culots à graisser.

Culot en bronze.

Fourche.

Rotule.
6.17. Extraction cendres. (Graisse à usage multiple base lithium, NLGI : 2. Pistolet à graisse nécessaire). (5 points
de graissage).
Démonter le revêtement du côté droit et arrière inférieur. Graisser avec le pistolet entre : axes et roulements
(voir schémas 35 et 36), chaînes et pignons (schéma 37). VAP24 (schéma 38). VAP 5-20 (schéma 39).


88
Schéma 32


Schéma 33
Schéma 34
