Régler le transporteur
Déplacer le transporteur

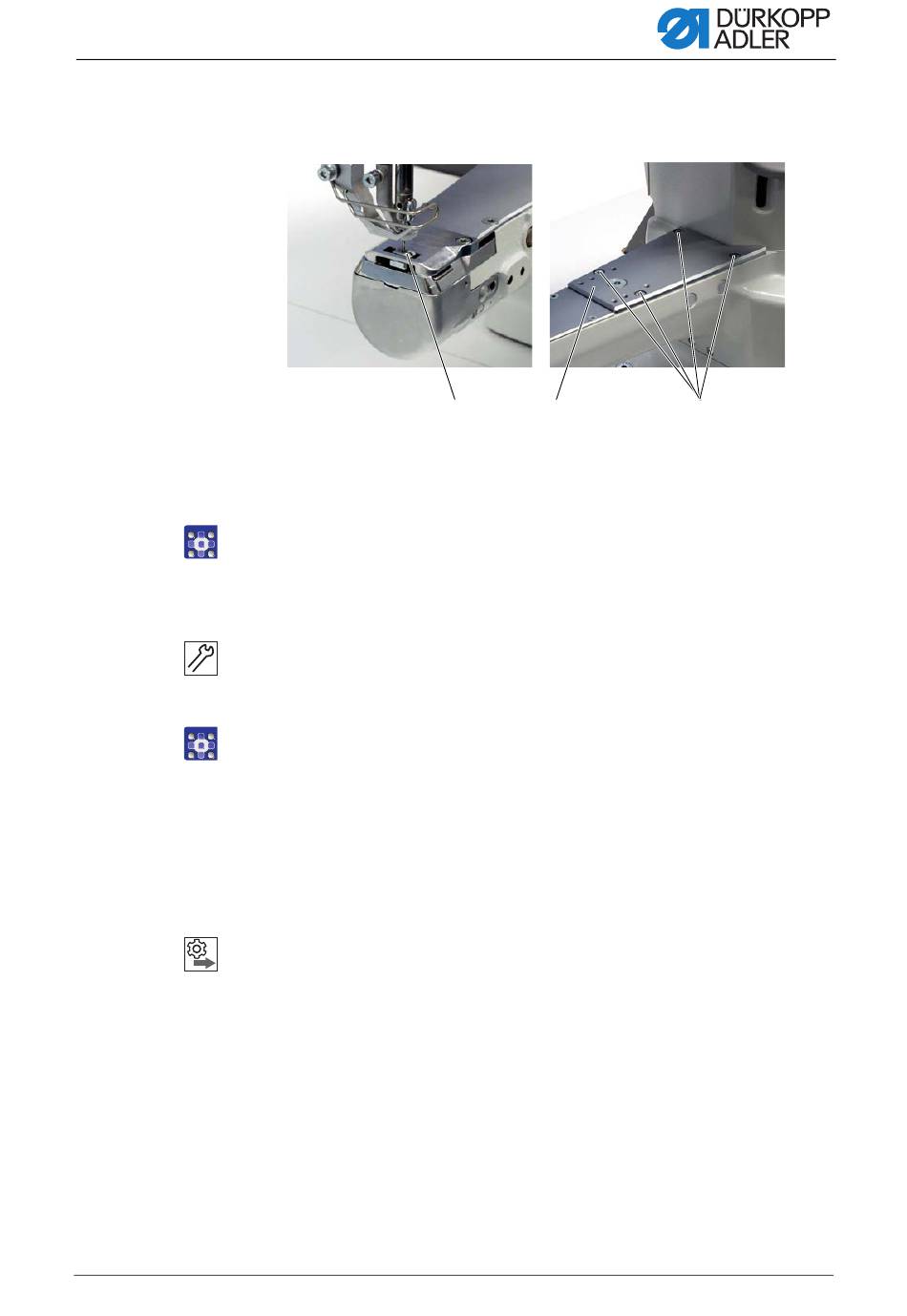

Image 20: Déplacer le transporteur
(1) - Transporteur
(2) - Plaque
Pour déplacer le transporteur, procéder comme suit :
1. Exécuter la routine de service Griffe > Pos / Aiguille ( p. 14).
 Le logiciel permet d'exécuter les préréglages nécessaires sur la
2. Desserrer les vis (3).
3. Déplacer la plaque (2).
4. Serrer les vis (3) à fond.
5. Quitter la routine de service.
7.2 Régler le déplacement du transporteur
Le transporteur se déplace selon une trajectoire elliptique. Pour l'orienter
correctement, le mouvement d'avance, de même que la hauteur et la
course de levage du transporteur doivent être réglés.
Ordre des actions
Vérifier d'abord le réglage suivant :
Instructions de service 669 PREMIUM - 03.0 - 01/2018
①
machine.
• Position du transporteur ( p. 34)
② ③
(3) - Vis
